ОСЗЗ-730 - Трансформатор розжига горелки

Голосов: 10
Документация:
5160 руб.
6200 руб.
В наличии
Количество на складе:
62 шт.
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Трансформатор ОС33-730 – это устройство, которое используется для розжига жидкого и газообразного топлива в технологических установках (обжиговые печи, теплогенераторы) путем дугового искрообразования. Питание трансформатора обеспечивается от сети переменного тока с напряжением 220 вольт и частоте 50-60 Герц.

Запрещается использовать трансформатор в среде, содержащей токопроводящую пыль, агрессивные пары и газы.

Нормальный температурный диапазон для использования трансформатора составляет от минус 60 до плюс 40 градусов по шкале Цельсия и влажности воздуха не более 80 процентов. Прибор может устанавливаться в любом положение. Степень защиты – IP54.

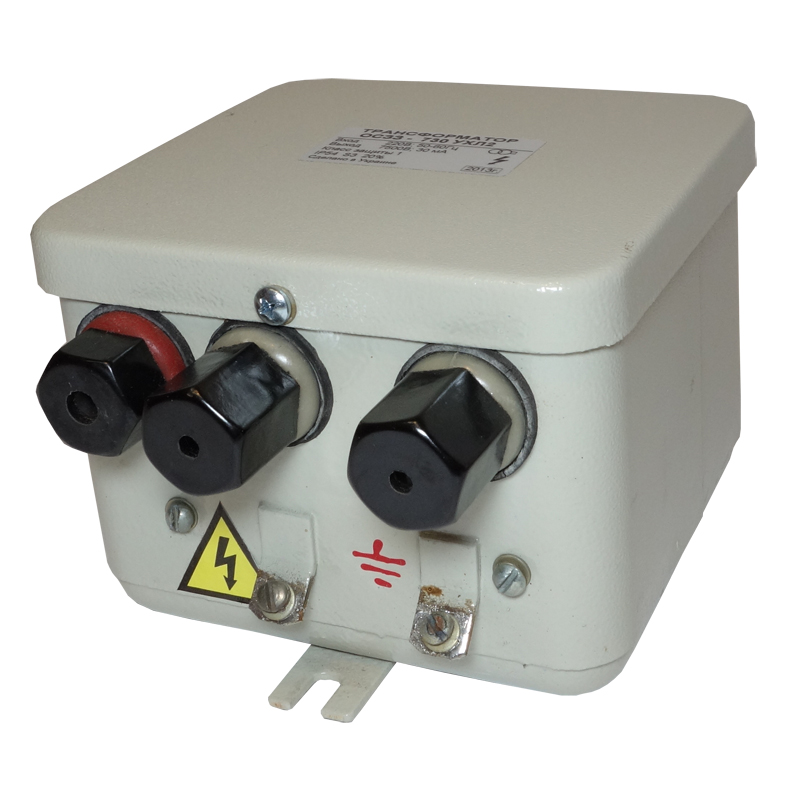

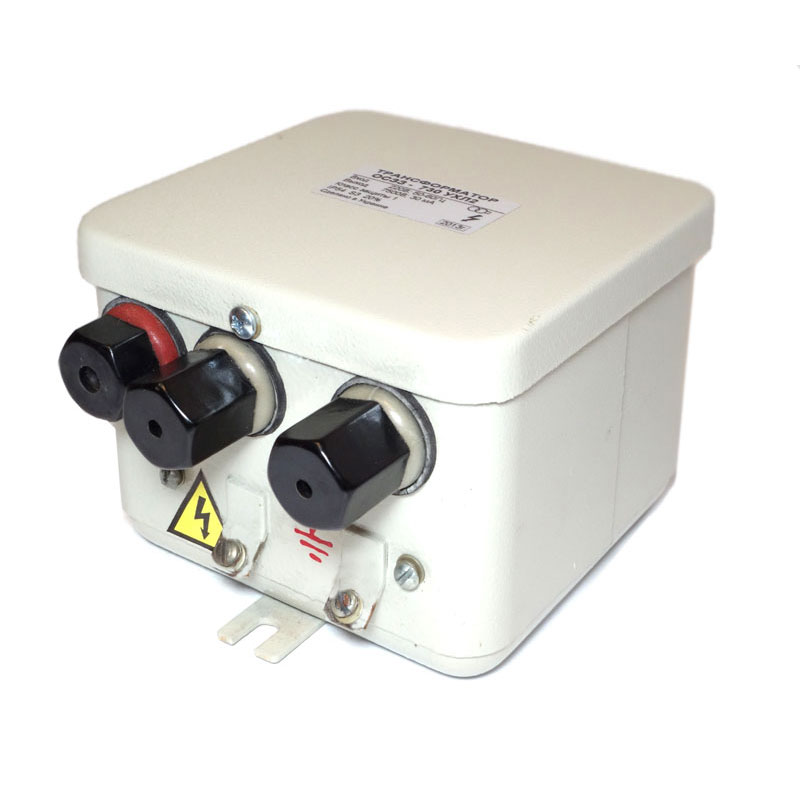

Трансформатор ОСЗЗ-730

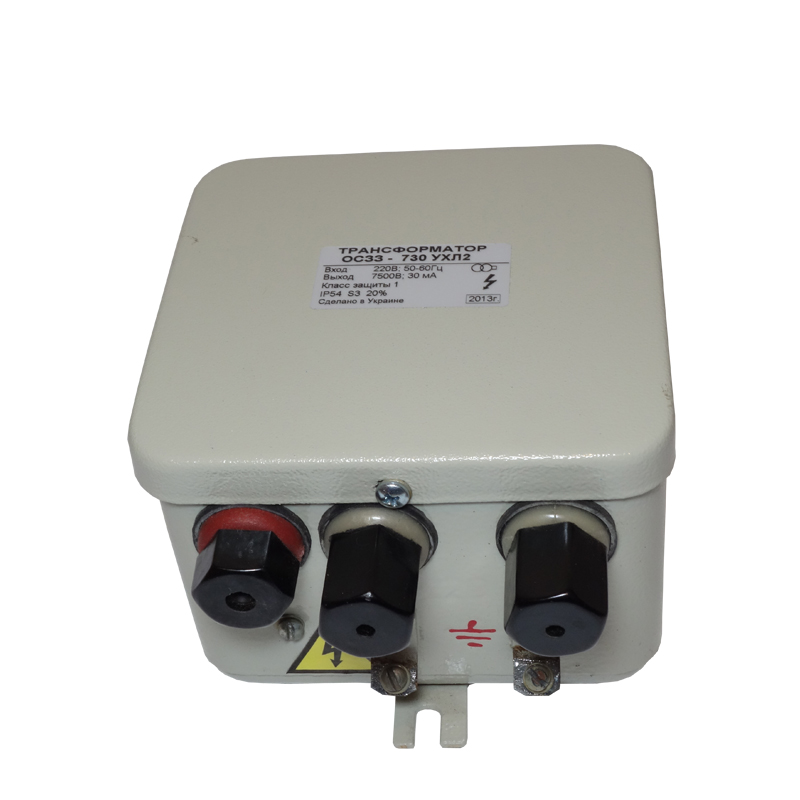

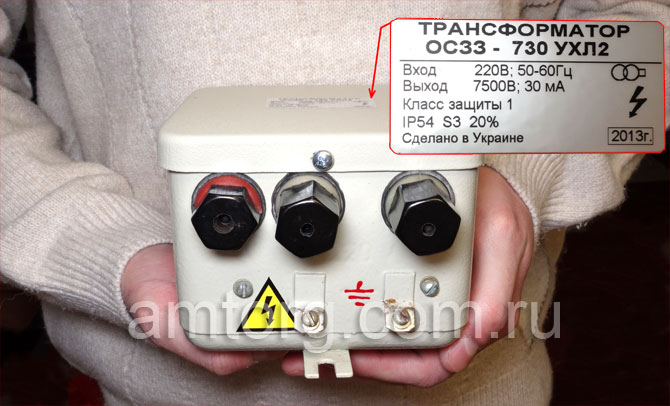

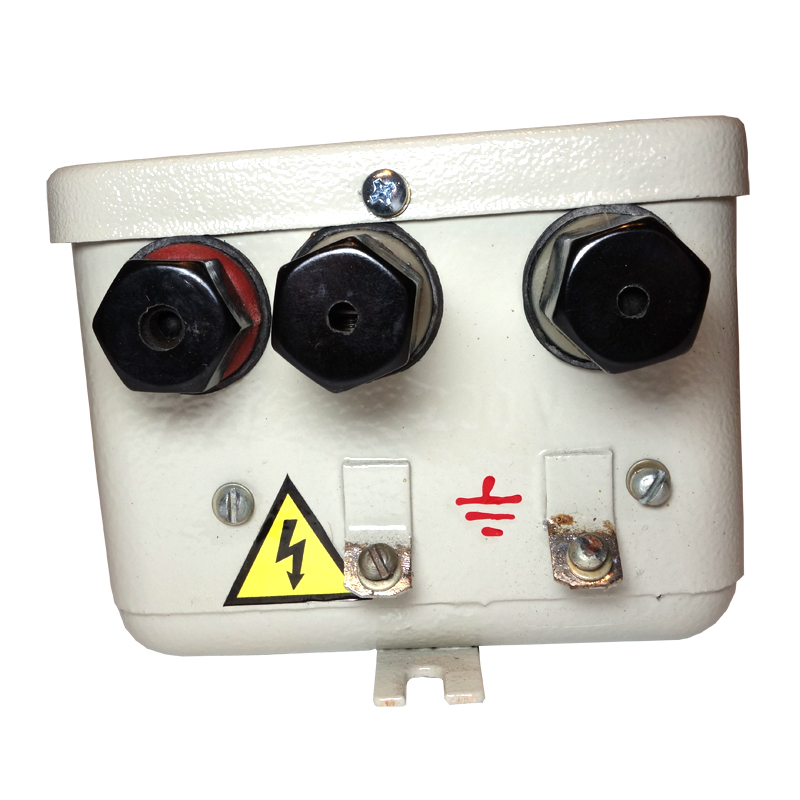

Фото: трансформатор розжига ОС33-730

Подготовка к работе

  • Распаковать трансформатор;
  • Тщательным образом убедиться в отсутствие каких-либо повреждений корпуса, трещин и прочих видимых сколов;
  • Проверить сопротивление изоляции между трансформатором и вводами НН;

Порядок установки трансформатора ОСЗЗ-730

  1. Установить прибор на место его непосредственного использования;
  2. Заземлить трансформатор;
  3. Подключить свечу зажигания кабелем к высоковольтному вводу трансформатора;
  4. Второй электрод свечи присоединить к заземлению;
  5. Подключить прибор к питающей сети;

Техническое обслуживание

Техосмотр трансформатора необходимо производить не реже одного раза в год. При этом следует сделать следующие шаги:

  • Протереть все вводы трансформатора от грязи и пыли;
  • Проверить, надежно ли закреплено заземление;
  • Подтянуть все контактные зажимы и гайки;
  • Проверить плотность изолятора.

Характеристики

Наименование параметра Значение
Первичное напряжение 220В
Отклонения первичного напряжения
- верхнее +10%
- нижнее -7,53%
Вторичное напряжение 7500(+750)В
Ток первичной обмотки 1,25А
Вторичный ток 30мА
Продолжительность работы 180с
Продолжительность циклов следующих друг за другом 1ч (20 циклов)
Длительность работы в режиме непрерывного горения дуги Не более 7 минут

Комплектация

  1. Трансформатор розжига – 1 шт;
  2. Паспорт – 1 шт.
