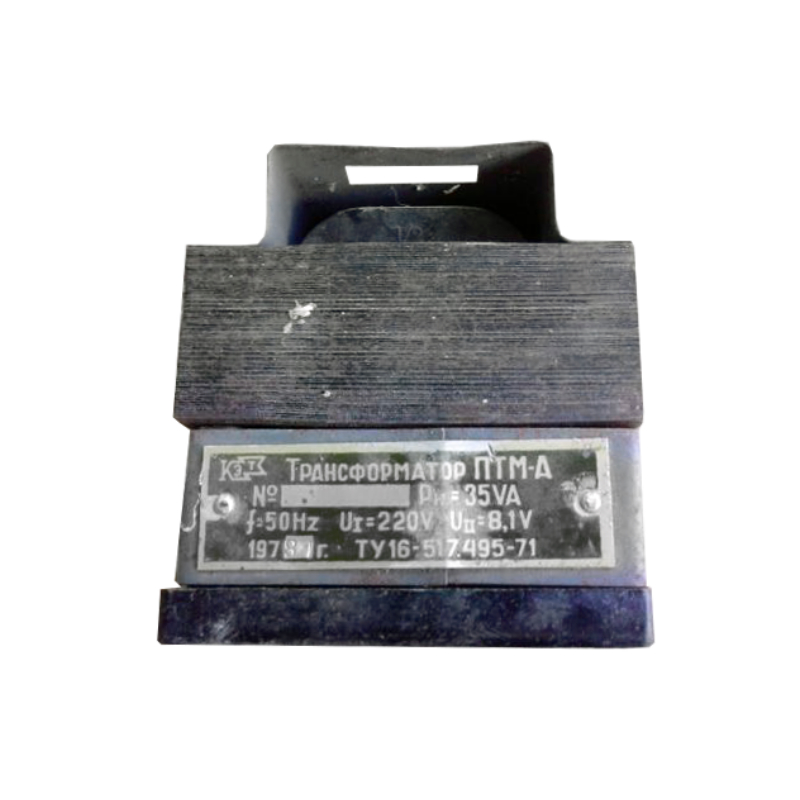

Трансформатор автоблокировочный ПТМ-А-1
Описание
Трансформатор автоблокировочный ПТМ-А-1 предназначен для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частоты 50 Гц на железных дорогах.
Характеристики
| Параметры | Значения |
| Номинальная частота, Гц | 50 |
| Номинальная мощность, ВА | 35 |
| Номинальное напряжение первичной обмотки, В | 220 |
| Ток первичной обмотки при номинальном напряжении, не более, А | 0,2 |
| Номинальное напряжение вторичных обмоток при холостом ходе, В | 8,09 |
| Ток вторичных обмоток, А | 5,0 |
| Ток холостого хода, не более,А | 0,012 |
| Номинальное напряжение вторичных обмоток при нагрузке, В | 7,2 |
| Напряжение короткого замыкания, % | 29 |
| К.П.Д., не менее, % | 85 |
| Габаритные размеры, мм | 129,5х97х92 |
| Масса, кг, не более | 2,91 |
