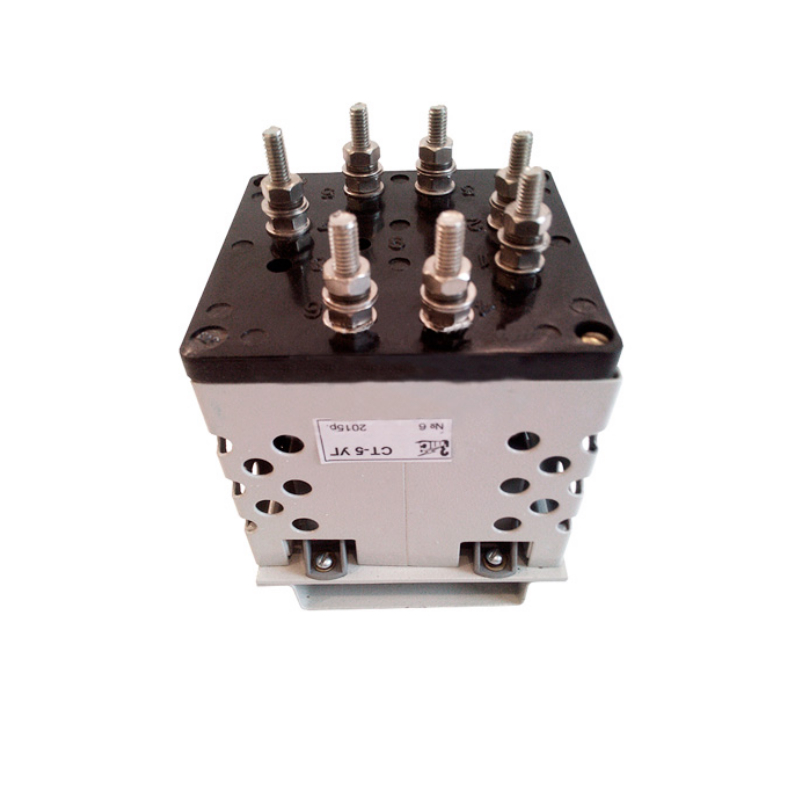

Трансформатор автоблокировочный СТ-5
Описание
Трансформатор автоблокировочный СТ-5 предназначен для питания цепей автоблокировки и сигнализации в электрических сетях переменного тока частоты 50 Гц на железных дорогах.
Характеристики
| Параметры | Значения |
| Номинальная частота, Гц | 50 |
| Номинальная мощность, ВА | 25 |
| Номинальное напряжение первичной обмотки, В | 220 185 110 |
| Ток первичной обмотки при номинальном напряжении, не более, А | 0,16 |
| Номинальное напряжение вторичных обмоток при холостом ходе, В | 16,0 |
| Ток вторичных обмоток, А | 1,7 |
| Ток холостого хода, не более,А | 0,025 |
| Номинальное напряжение вторичных обмоток при нагрузке, В | 14,6 |
| Напряжение короткого замыкания, % | 17,6 |
| К.П.Д., не менее, % | 76 |
| Габаритные размеры, мм | 121х115х82 |
| Масса, кг, не более | 1,3 |
