Тормоз вспомогательный 260-3570010-10

Average: 10 (1 vote)

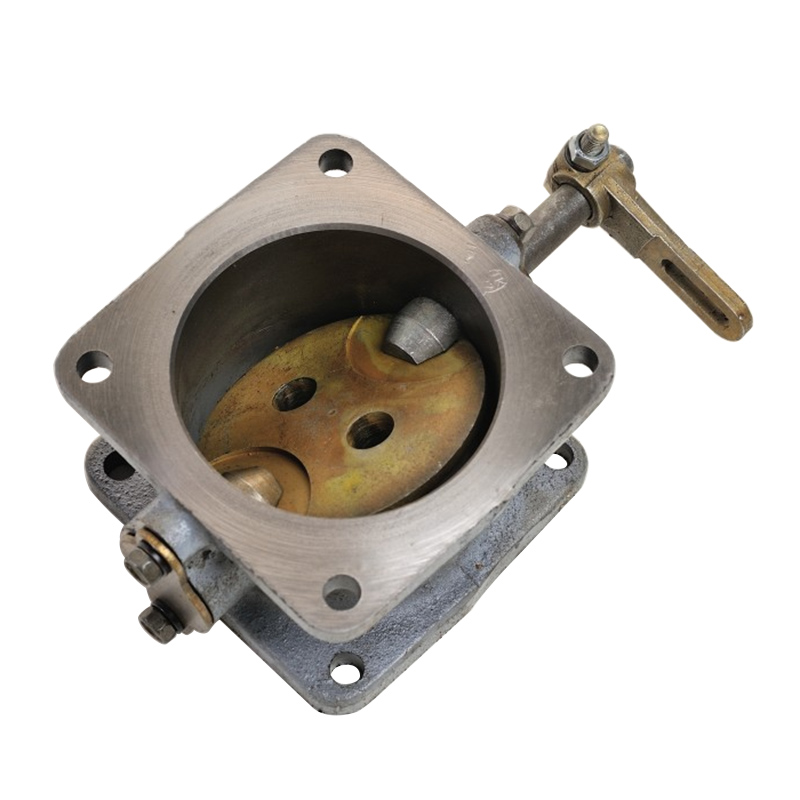

Тормоз вспомогательный 260-3570010-10 (Код УКТ ЗЕД 8708 30 10) устанавливается на автомобилях семейства КрАЗ и предназначен для торможения неработающим двигателем, когда подача топлива выключена.

Технические характеристики

Тип тормоза

дроссельный с пневматическим приводом

Масса

3,3 кг

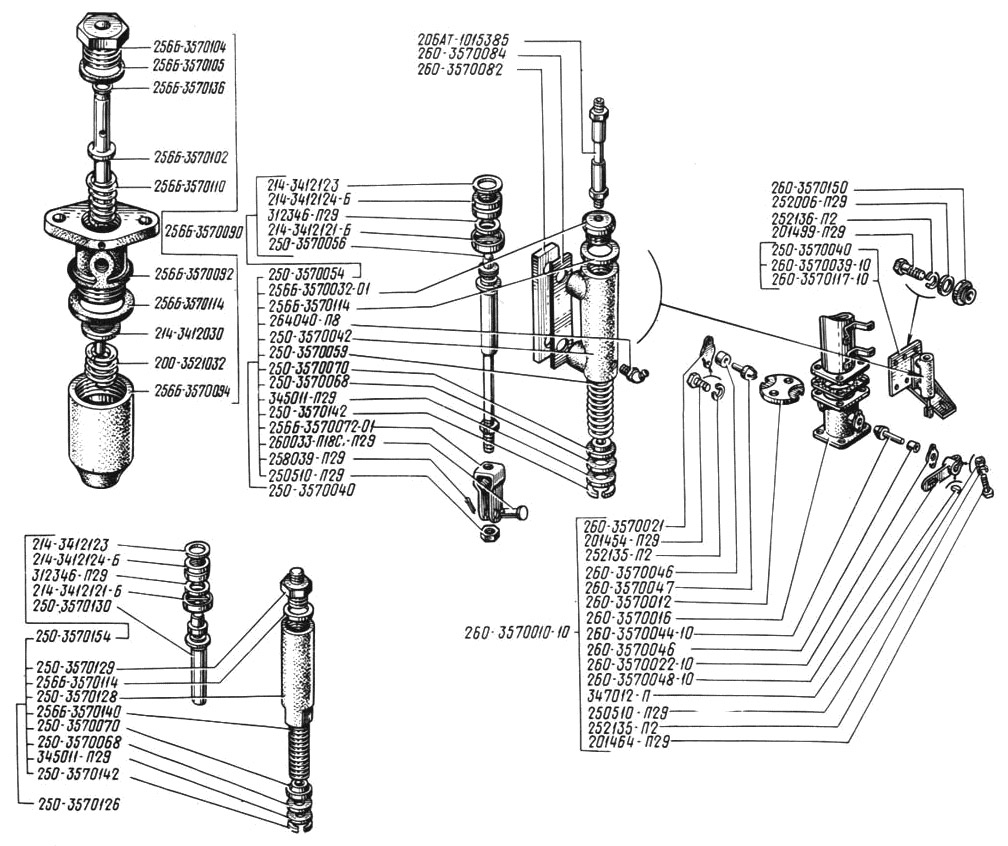

Чертеж тормоза 250-3570010-10 и привода

Чертеж тормоза 250-3570010-10 и привода

№ детали

Наименование детали

Количество деталей в моделях

200-3521032

Пружина клапана

1

201454-П29

Болт М8х1,25х16

4

201464-П29

Болт М8х1,25х40

1

201499-П29

Болт М10х1,5х30

2

206АТ-1015385

Шланг соединительный

1

214-3412030

Клапан впускной

1

214-3412121-Б

Манжета штока

2

214-3412123

Пружина манжеты

2

214-3412124-Б

Гайка манжеты

2

250-3570040

Включатель вспомогательного тормоза в сборе

1

250-3570042

Корпус выключателя

1

250-3570056

Шток выключателя

1

250-3570059

Пружина включателя

1

250-3570068

Сальник

2

250-3570070

Гнездо пружины

2

250-3570126

Цилиндр силовой в сборе

1

250-3570128

Цилиндр силовой

1

250-3570129

Гайка силового цилиндра

1

250-3570130

Шток силового цилиндра

1

250-3570142

Кольцо

2

250-3570154

Шток силового цилиндра с манжетой

1

250510-П29

Гайка М8

2

252006-П29

Шайба 10

2

252135-П2

Шайба 8 пружинная

5

252136-П2

Шайба 10 пружинная

2

256Б-3570032-01

Гайка

1

256Б-3570072-01

Вилка тяги

1

256Б-3570090

Клапан пневматический в сборе

1

256Б-3570092

Корпус пневмоклапана

1

256Б-3570094

Колпак корпуса пневмоклапана

1

256Б-3570102

Шток пневмоклапана

1

256Б-3570104

Пробка

1

256Б-3570105

Прокладка пробки

1

256Б-3570110

Пружина штока

1

256Б-3570114

Прокладка корпуса

3

256Б-3570136

Кольцо 010-014-25-2-2

1

256Б-3570140

Пружина штока

1

258039-П29

Шплинт разводной 3х20

1

260-3570010-10

Тормоз вспомогательный в сборе

1

260-3570012

Заслонка тормозная

1

260-3570016

Корпус вспомогательной тормозной системы

1

260-3570021

Крышка корпуса вспомогательного тормоза

1

260-3570022-10

Крышка корпуса вспомогательного тормоза верхняя

1

260-3570039-10

Включатель вспомогательного тормоза с кронштейном

1

260-3570044-10

Ось заслонки

1

260-3570046

Подшипник оси заслонки

2

260-3570047

Палец заслонки

1

260-3570048-10

Рычаг оси заслонки

1

260-3570082

Прокладка изоляционная

1

260-3570084

Крышка отражателя

1

260-3570117-10

Кронштейн включателя вспомогательного тормоза

1

260-3570150

Втулка изоляционная

2

260033-П18С

Палец

1

260033-П29

Палец 8х22

1

262040-П8

Масленка (Узел/Деталь на иллюстрации не отмечена)

1

280-3570054

Шток включателя с манжетой

1

312346-П29

Шайба

1

345011-П29

Шайба

2

347012-П

Шпонка сегментная

1
