Прибор 43101 представляет собой комбинированный прибор с автоматической электрической защитой и автономным питанием, предназначенный для выполнения полного комплекса измерений параметров электрических цепей, а также показателей ёмкости элементов и уровня сигнала. В мультиметре установлена автоматическая электрическая защита при превышении измеряемой величины над выставленным пределом измерения, что значительно повышает безопасность и удобство при использовании прибора.

Назначение в работе

Прибор 43101 предназначен для использования ремонтными мастерскими, ателье, радиолюбителями и в быту для ремонта и наладки радио-, электроустройств. По своим техническим возможностям он позволяет совершать жизненно важные и необходимые при рабочем процессе с электрическими цепями измерения.

Внутреннее устройство, рабочие стороны

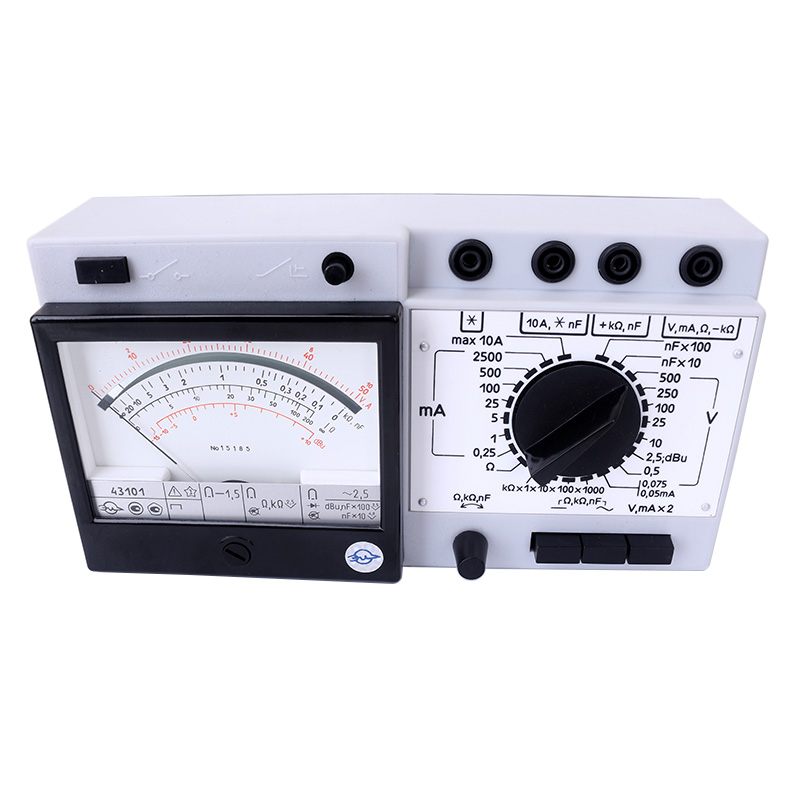

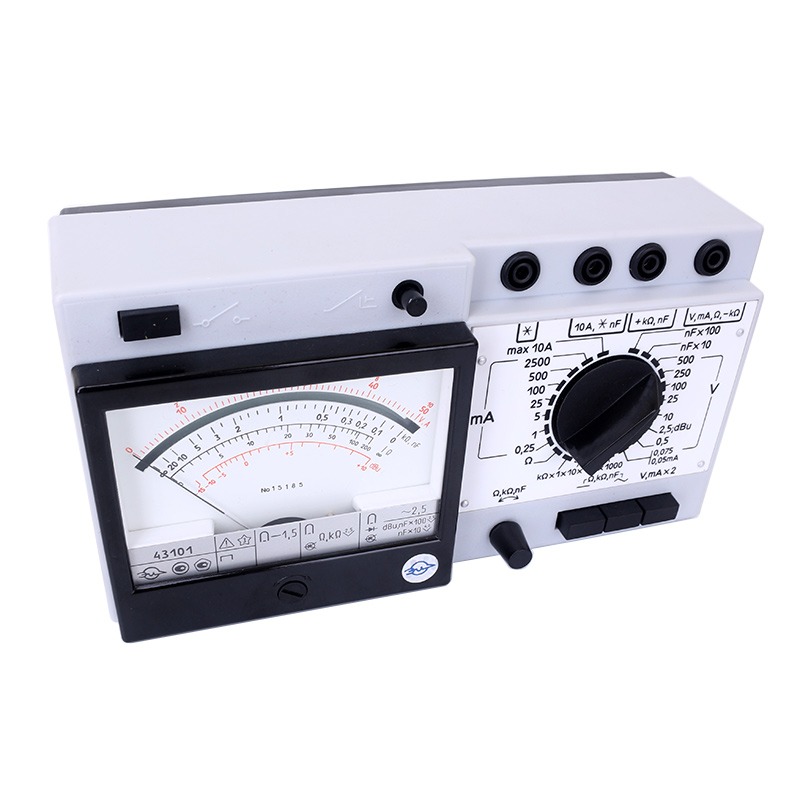

Прибор выпускается в пластиковом прямоугольном корпусе, а на его лицевой панели расположены:

  • стрелочный магнитоэлектрический индикатор,
  • кнопки управления автоматической защитой,
  • регулятор выставления нуля,
  • переключатель пределов измерения,
  • кнопки выбора рода работ,
  • четыре гнезда для подключения измерительных проводов.

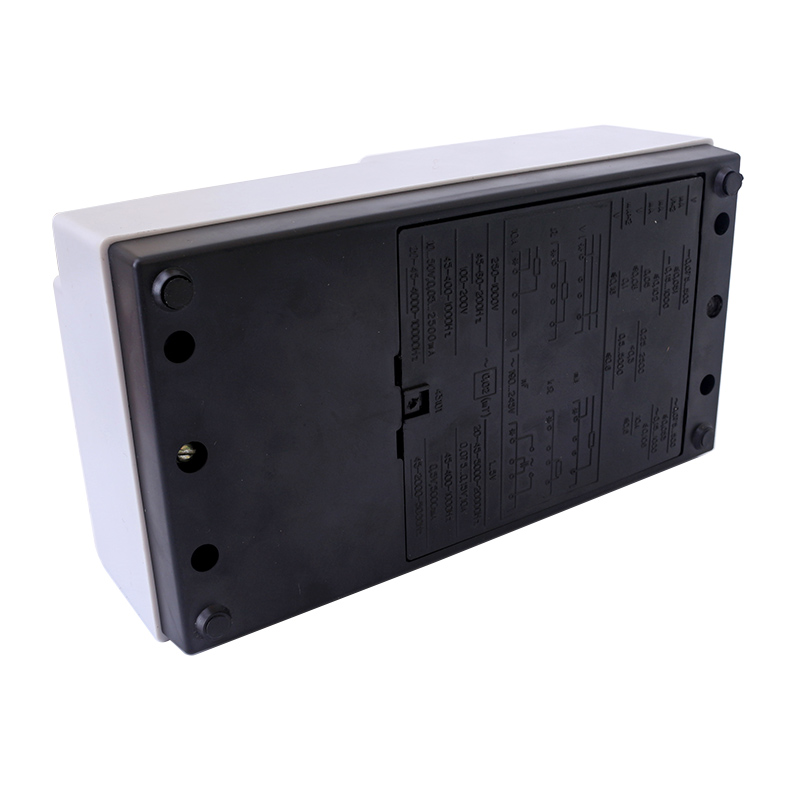

На тыльной стороне прибора находится батарейный отсек питания на защёлке, что позволяет производить замену элементов питания, без необходимости вскрытия заводских пломб. Применение батарейного питания расширяет область применения 43101 и всячески помогает работать прибором в полевом типе условий и на обесточенных объектах, например, для прозвонки цепей в режиме измерения сопротивления постоянному току.



Предельная погрешность

Измерительный диапазон

Класс точности

Переменный

напряжение

2,5 %

0,0749…1000,01 В

2,5

ток

0,049…10000,01 мА

2,5

Постоянный

ток

1,5 %

0,049…10 000,01 мА

1,5

напряжение

0,0749 … 1 000,01 В

1,5

Уровень сигнала

2,5 %

-9,99 … +12,01 dB

2,5

Сопротивление

0,19 … 10 000,01 кОм

2,5

Ёмкость

2,5/4 %

0 … 20,01 мкФ

2,5/4

Частотный диапазон

20 ÷ 20000 Гц

Проверка транзисторов

не доступна

Звуковая прозвонка

не доступна

Рабочее положение

горизонтальное

Условия эксплуатации

-10 ÷ +40 °С (наибольшая возможная влажность  до 90 % при +30 °С)

Габариты

215 × 115 × 87 мм

Масса

950 г

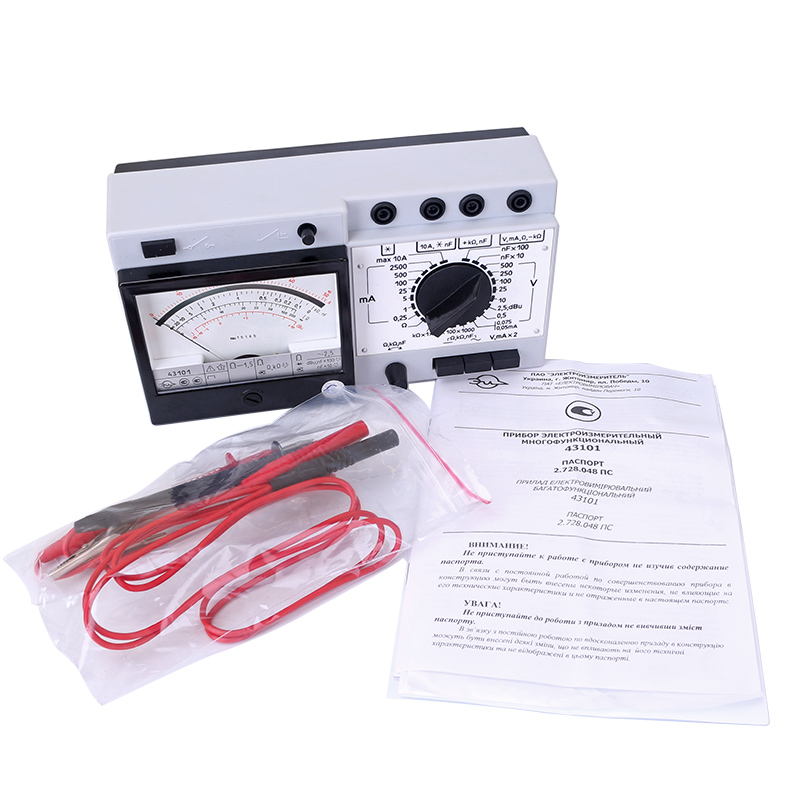

  • Комбинированный по рабочим принципам прибор 43101,
  • футляр для принадлежностей и прибора,
  • измерительные по функциям провода,
  • техническая и другая документация.
