Прибор 43109 – это малогабаритный комбинированный прибор, который благодаря наличию автономного питания способен работать в полевых условиях без обязательного подключения устройства к сети. Его используют для выполнения измерений полного комплекса электрических параметров в цепях переменного/постоянного тока.

Использование

Прибор 43109 используется для измерения рабочих параметров в электро-, радиоустройствах и установках при ремонтно-наладочных работах. Радиолюбителями он часто применяется для измерений в схемах для определения пригодности электрических и радиокомпонентов (обмоток контакторов и трансформаторов, исправности транзисторов и реле, определения номинала резисторов).

Изготовление, рабочие стороны

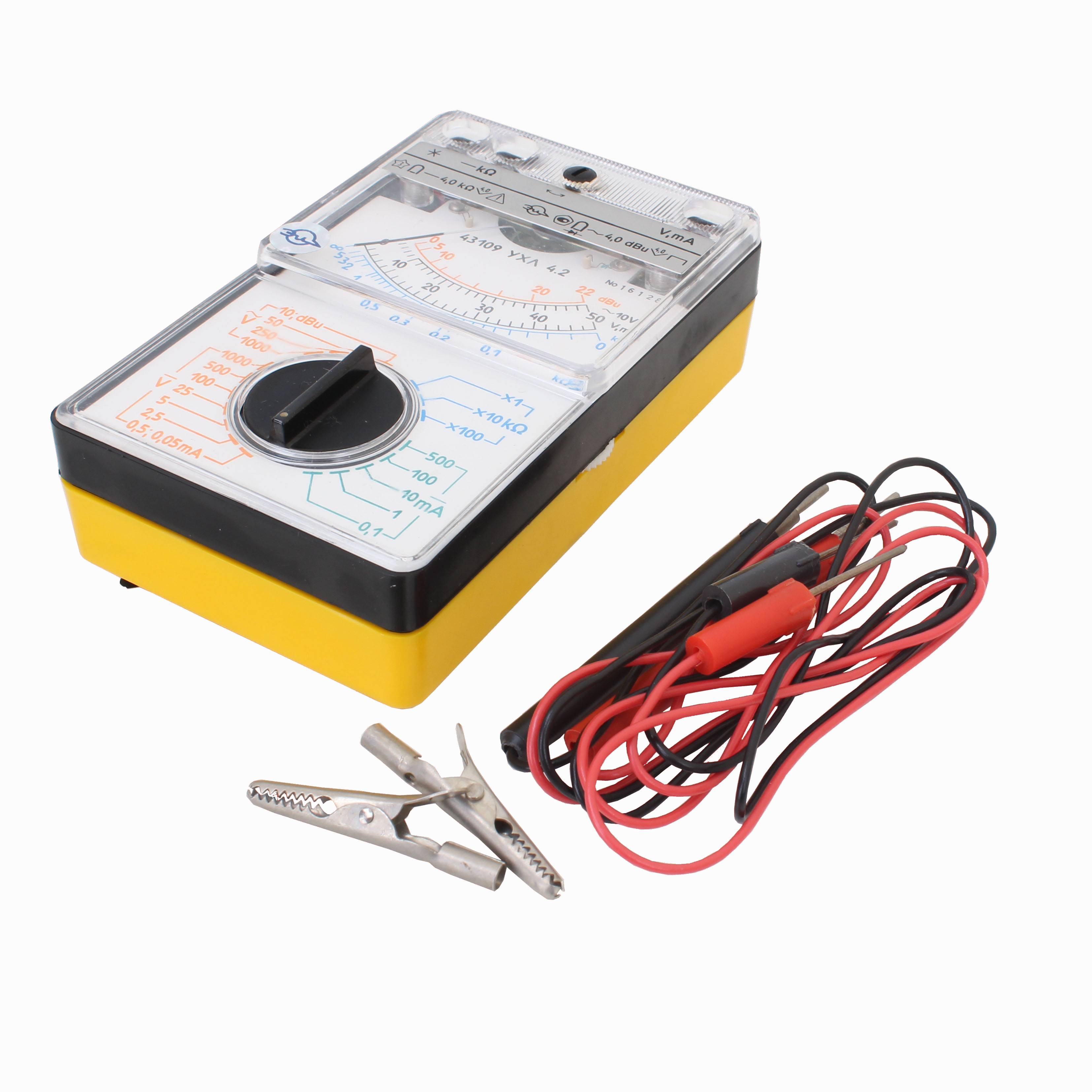

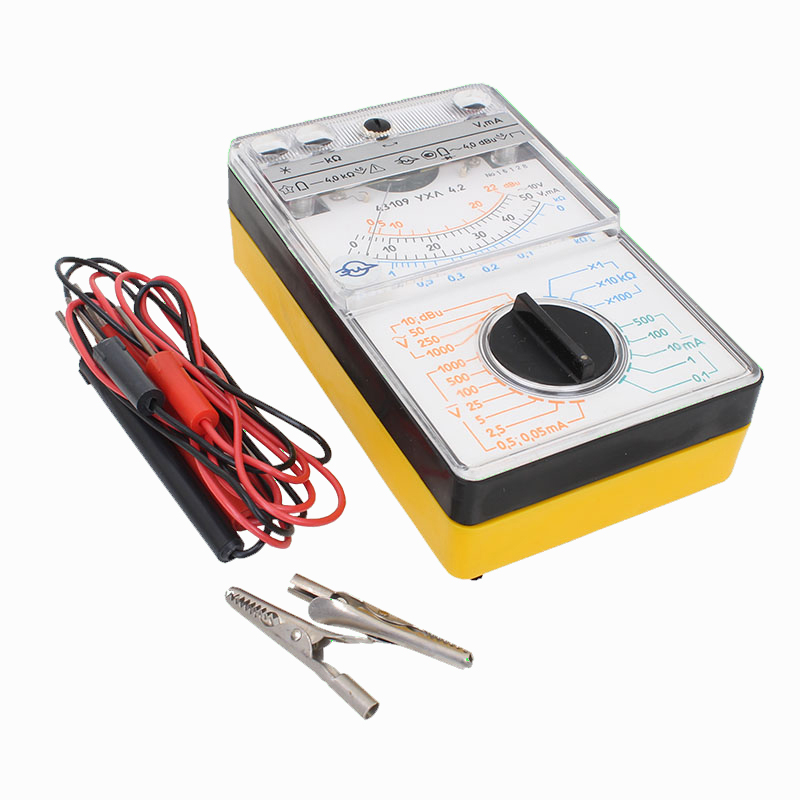

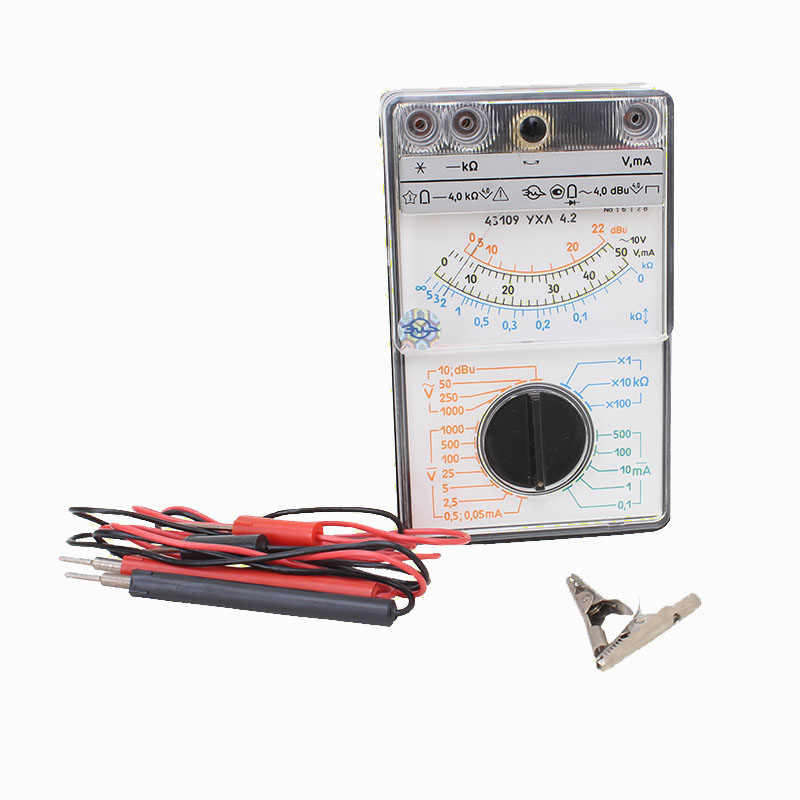

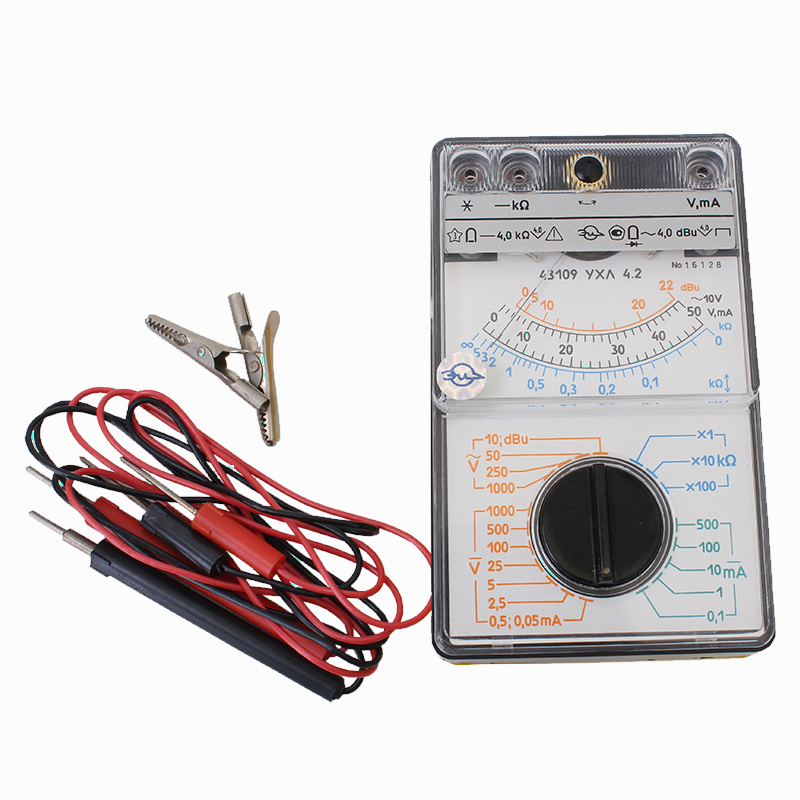

Прибор выполнен в компактном пластиковом корпусе. На лицевой поверхности находится стрелочный индикатор и многодиапазонный переключатель пределов измерения со шкалой. Справа на его боковой поверхности размещён регулятор для калибровки при измерении сопротивления. Измерительные провода подключаются во входные гнёзда, расположенные выше стрелочной магнитоэлектрической головки.

Батарейный отсек находится на тыльной стороне прибора, комплекта батареек хватает на 15 часов непрерывной работы в режиме измерения значения сопротивления по постоянному типу тока. В приборе при возникновении перегрузок в измерительных цепях электрическая защита не предусмотрена, поэтому необходимо делать предварительную оценку измеряемой величины, чтобы избежать повреждения прибора электрическим током. Первым делом при измерении является определение предела, соответствующего максимальному значению измеряемой величины, а для удобства и повышения точности считывания показаний предел измерения можно понижать, предварительно отсоединив измерительные провода прибора от схемы.



Допустимая погрешность

Класс точности устройства

Измерения проводятся в диапазонах

Показатели напряжения

При постоянном токе

4 %

4

0,5 ÷ 1000 В

При переменном токе

10 ÷ 1000 В

Постоянный вариант тока

сила тока

0,05 ÷ 500 мА

сопротивление

3 ÷ 300 кОм

Сигнал напряжения имеет уровень

0 ÷ +22 dB

Частотный диапазон

45 ÷ 5000 Гц

Температура эксплуатации прибора

+5 ÷ +40 °С

Измерение параметров транзисторов

Отрицательно

Звуковая прозвонка цепей измерений

Отрицательно

Рабочее положение прибора

горизонтальное

Питание

3 × 1,5 В типоразмера АА

Размерное значение (длина / ширина / высота)

135 × 85 × 45 мм

Масса прибора

350 грамм
