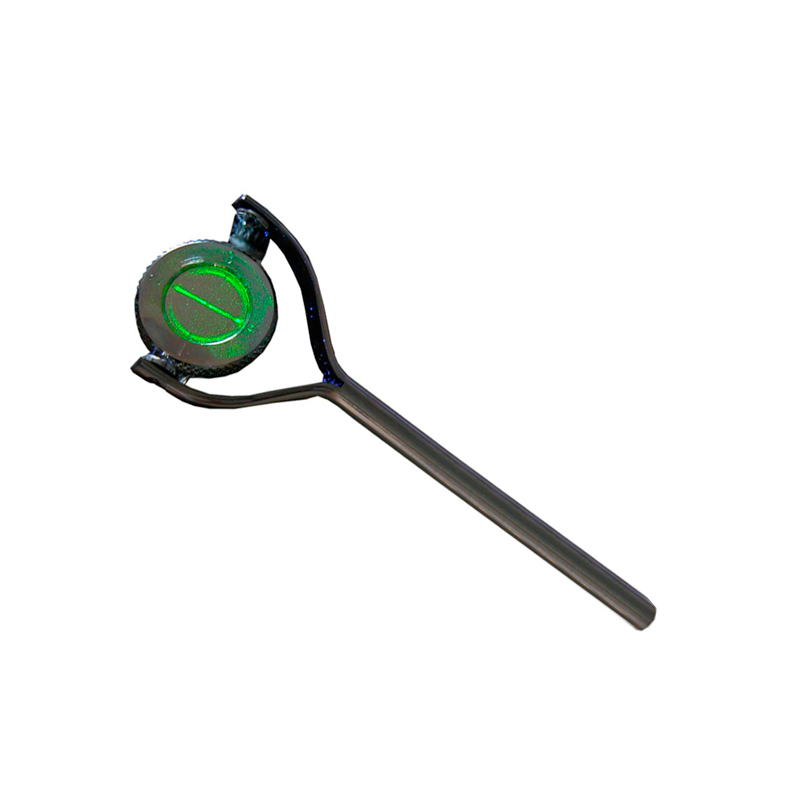

Тест-образец по Бертольду

Average: 8 (1 vote)

Тест-образец по Бертольду предназначен для определения работоспособности дефектоскопа и качества магнитопорошковой суспензии.

Устройство и принцип действия

Основной частью образца является диск, состоящий из 4 секторов, каждый из которых имеет центральный угол 900. Сектора выполнены из магнито-мягкой стали. Стыки между секторами на рабочей поверхности представляют собой искусственные дефекты. Поверхность секторов закрыта пластиной из немагнитного материала, расстояние до которой от поверхности можно изменять. Большее расстояние соответствует большей чувствительности контроля. Для проверки качества суспензии и режима намагничивания образец устанавливают на проверяемую деталь и создают магнитное поле. При этом над искусственным дефектом возникает поле рассеяние. При нанесении магнитопорошковой суспензии образуется индикаторная линия из магнитного порошка. Срок, соответствующий получению четкой индикации, принимают за оптимальный режим.
