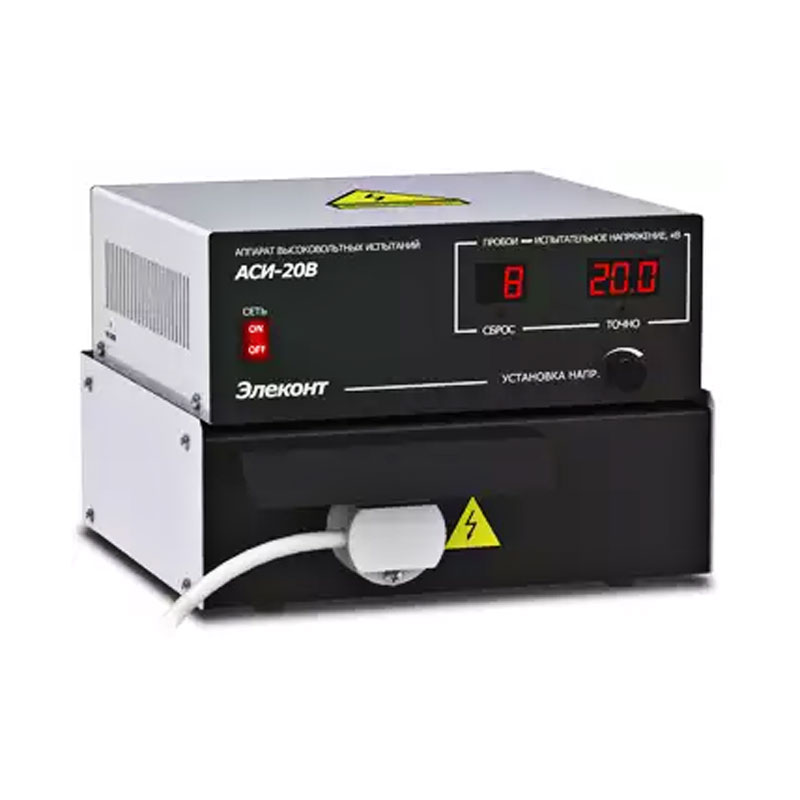

Аппарат сухих испытаний АСИ-20В

Аппарат АСИ-20В – высокочастотное устройство для проведения сухих испытаний. Данное устройство оснащено системой отключения тестового напряжения в случае обнаружения повреждения испытуемого изделия. Период отключения является настраиваемым и составляет от 1 до 7 секунд. Для фиксации пробоев АСИ-20В имеет цифровой экран ёмкостью 99 знаков, оснащённый функцией обнуления. Системой сигнализации о пробое является звуковое и электронное оповещение. Кроме этого, прибор АСИ-20В комплектуется функцией плавного выставления тестового напряжения и цифровым датчиком с дискретностью размером 0,1 кВ, показывающим напряжение на выходе.

Назначение аппарата АСИ-20В

Аппарат для сухих испытаний АСИ-20В используется в различных производственных отраслях для обнаружения дефектов, пробоев и прочих повреждений в изоляции низковольтных кабелей, защитных шлангов и шнуров. Кроме этого, данное устройство рекомендовано для определения повреждений на высокоскоростных кабельных линиях.

Особенностью аппарата является возможность выявления не только поверхностных, но также скрытых и сквозных повреждений. Испытание изделий производится синусоидальным напряжением, подаваемым на проход. Работа устройства АСИ-20В осуществляется согласно номеру ГОСТ 2990 от 78 года. Максимальная скорость подачи испытуемого изделия при использовании электродного узла шарикового типа (ЭШУ) составляет 2000 м/мин

Устройство и работа

Для обеспечения эффективности устройства рекомендуется использовать ЭШУ-16 (с откидной крышкой) или ЭШУ-30 (крышка с пневмо-амортизатором). От модификации установленного ЭШУ будет зависеть диаметр испытуемого изделия. Принципом работы АСИ-20В является исследование изоляции материалов посредством тестирования синусоидальным напряжением.

Эксплуатационные характеристики:

Размер напряжения в выходном варианте

0,999…20,001 кВ

Размер погрешности во время стабилизации напряжения выходного типа

До 4,99 %

Показатель частоты в выходном напряжении

Рабочее значение 1 500 Герц

Электродный узел рассчитан на наибольший размер нагрузки в размере:

300 единиц пФ, 10 единиц Мом

Интерфейс:

Коммуникационный интерфейс (доступен в опциональных вариантах)

Протокол марка Modbus, RS485 с двумя проводами

Вопросы подачи питания:

Размер напряжения

Стандарт 220 Вольт

Среднее значение частоты

47,5…52,5 Герц

Размеры мощности при работе

50 единиц ВольтАмпер

Вопросы конструкции:

Уровень рабочей защиты

Уровень IP20

Рекомендуемый диапазон работы по температуре

0…+47 градусов

Температура, в которой можно хранить прибор

-11…+63 градусов

Размеры оборудования

255 х 210 х 280 миллиметров

Масса (чистый вес)

13,0 кг

Узел шарикового типа (выбор перед закупкой)

ЭШУ-16

ЭШУ-30

Электрод длиной

100 мм

180 мм

Материал, из которого производится электрод

Нержавеющая шариковая цепочка

Можно испытывать кабель с максимальным диаметром

1,6 см

4,0 см

Габаритные значения

28х14,3х19,7 см

44х29х16,2 см

Массовый показатель

3 килограмма

7 килограмм
