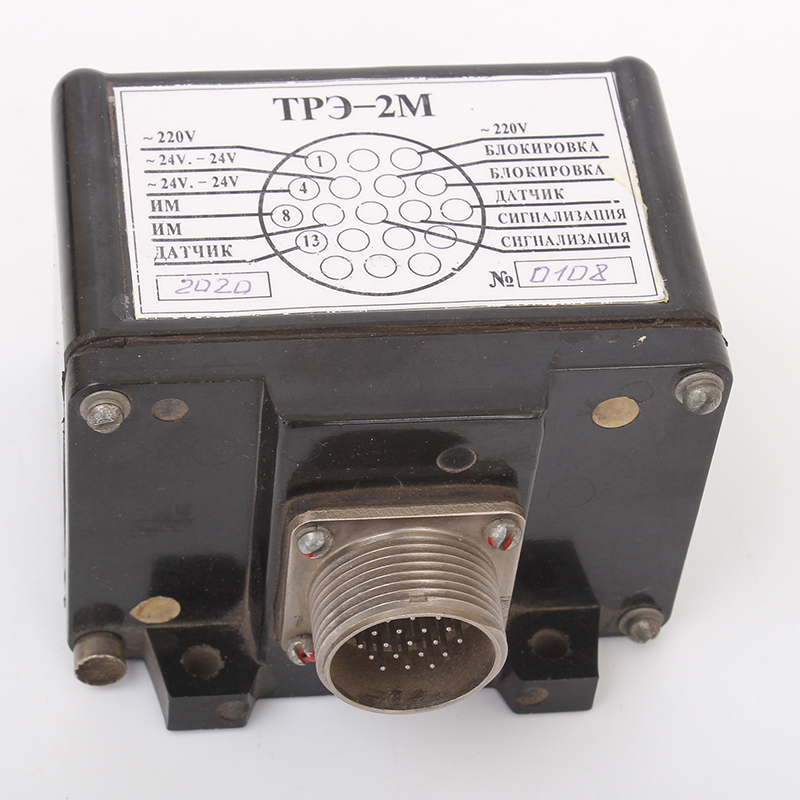

Термореле ТРЭ-2М, ТРЭ-2, ТРЭ-201 с терморезисторами СТ 14

Голосов: 1
Документация:
Паспорт(2.39 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Термореле ТРЭ-2М, ТРЭ-2, ТРЭ-201 с терморезисторами СТ 14 предназначен для защиты встраиваемых фреономаслостойких электродвигателей компрессоров холодильных машин, систем кондиционирования и вентиляции воздуха от перегрева.

Устройство и принцип действия

Принцип действия прибора основан на преобразовании сопротивления датчика температуры в напряжение. Прибор отключает электрическую нагрузку при нагревании датчиков (используются терморезисторы СТ14-1А) до температуры +130 С.

Приборы устанавливаются на бессальниковые компрессоры типа ФВБС, ФУБС, ФУУБС, ПБ в холодильных машинах МКТ, МВТ, МВВ, МКВ.

Характеристики

Параметры Значения
Напряжение питания а) переменного тока 220±22В 50 Гц;
б) переменного тока 24±3В 50 Гц;
в) постоянного тока 24 ±3В 50 Гц.
Разрывная мощность выходных контактов при напряжении 220В- 500 В·А
Основная погрешность срабатывания не превышает ± 2°С
Потребляемая мощность не более 4 В·А
Прибор соединяется с датчиками фреономаслостойким проводом. Длина соедини­тельной линии до 10 м.
Масса прибора не более 0,5 кг

Схемы

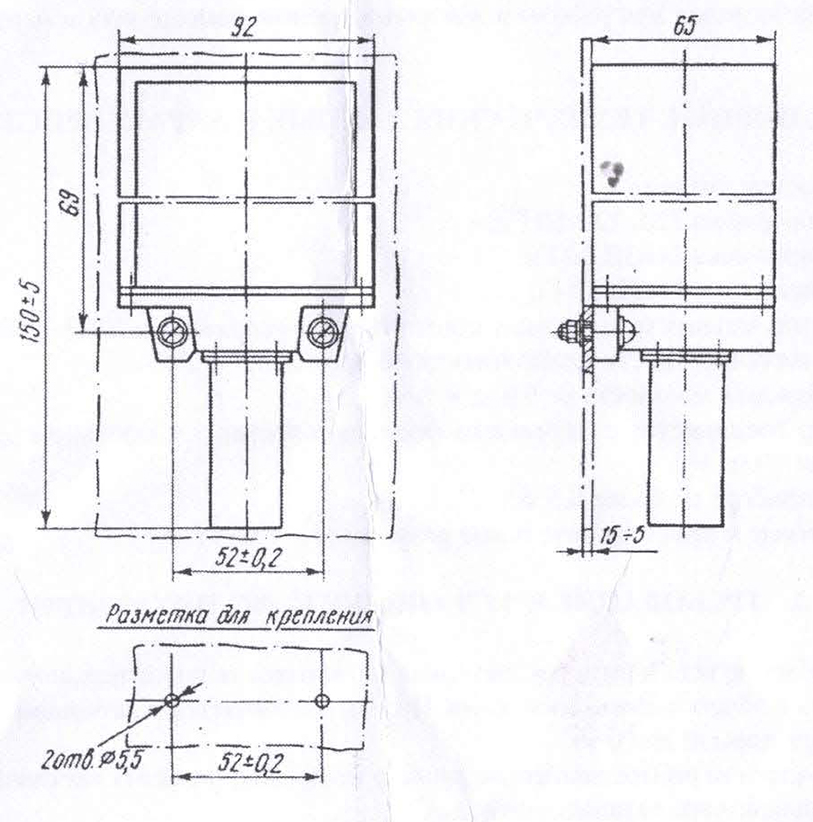

"Габаритные размеры термореле"

Рис.1 Габаритные размеры термореле

Модификации

  • Реле температуры ТРЭ-2.
  • Реле температуры ТРЭ-2М.
  • Реле температуры ТРЭ-201.
