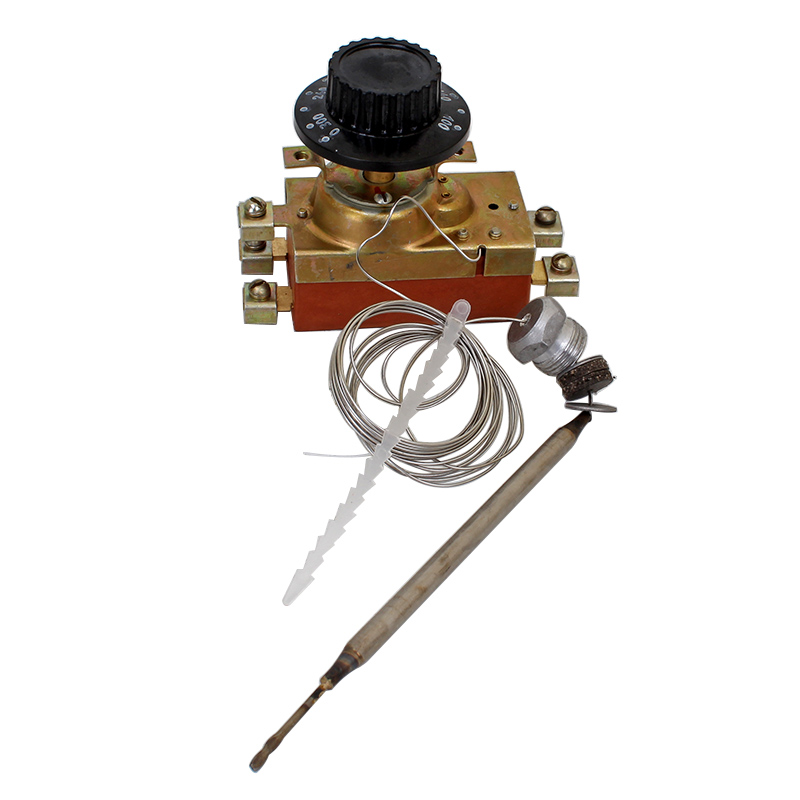

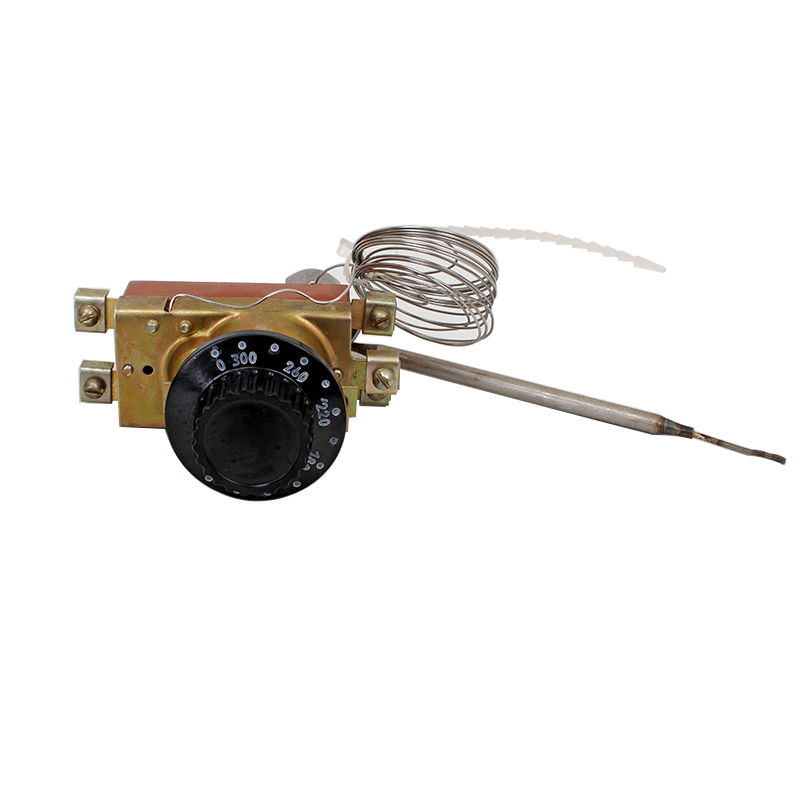

Терморегулятор Т32М

No votes yet
Документация:

Терморегулятор Т32М предназначен для автоматического поддерживания температуры контролируемой среды в электротепловом торгово-технологическом оборудовании.

Устройство и принцип работы

Терморегуляторы состоят из узла настройки, переключателя и термосистемы.

При нагревании термобаллона термосистемы находящаяся в нем жидкость расширяется, воздействуя на чувствительный элемент, который переключает переключатель мгновенного действия. Переключаясь, последний производит размыкание контактов.

Изменение уставок срабатывания производится вращением ручки.

Принудительной отключение датчика-реле температуры Т32М осуществляется вращением ручки против часовой стрелки в положение «откл».

Технические характеристики

Обозначение модификации терморегулятора

Пределы уставок

Зона возврата

Контролируемая среда

Т32М-01

+50 … +150°C

2 – 10

воздух, жидкость

Т32М-02

+50 … +150°C

2 – 10

воздух, жидкость

Т32М-03

+100 … +200°C

2 – 10

растительные и минеральные масла

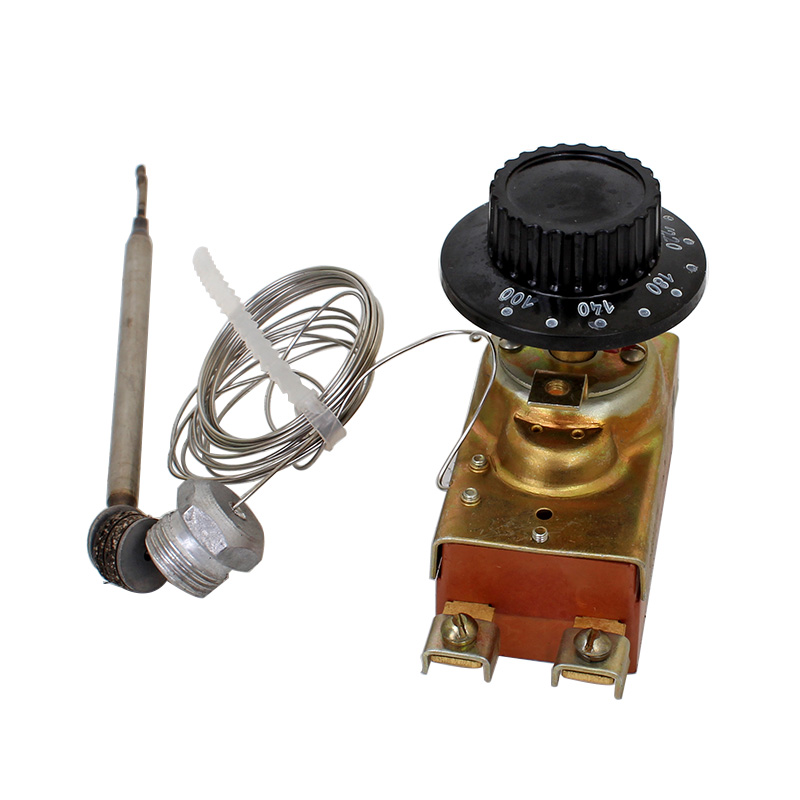

Т32М-04

+100 … +300°C

3 – 20

воздух, жарочная поверхность

Т32М-05

+100 … +450°C

5 – 40

воздух, жарочная поверхность

Т32М-06

+100 … +350°C

4 – 30

воздух, жарочная поверхность

Т32М-07

+40 … 85°C

2 – 10

вода

Основные параметры

Значение уставки соответствует температуре размыкания контактов прибора при ее повышении

Датчик-реле температуры устойчив к воздействию температуры окружающей среды:

для Т32М-01, -02, -07

от 10 до 70°C

для Т32М-03

от 10 до 100°C

для Т32М-04, -05, -06

от 10 до 120°C

Зона возврата нерегулируемая и направлена в сторону понижения температуры

Прибор устойчив к воздействию относительной влажности

до 98% при +35°C

Разброс срабатываний контактов, не более

5°C

Контактное устройство терморегулятора является двухполюсным выключателем и коммутирует цепи переменного тока напряжением 220В частотой 50 и 60 Гц при активной нагрузке и токе 20 А

Допускается коммутирование цепи переменного тока напряжением 440В частотой 50 и 60 Гц при активной нагрузке и токе 10 А

Датчики-реле относятся к невосстанавливаемым, однофункциональным, одноканальным изделиям

Гарантия

1 год

Масса

370 г.

Выпускаемые модификации

Датчики-реле Т32М изготавливаются в 7-ми исполнениях, в зависимости от диапазона уставок, зоны возврата и контролируемой среды.

Комплект поставки

  1. Терморегулятор выбранной модификации – 1 шт.
  2. Ручка – 1 шт. (по заказу).
  3. Паспорт – 1 экз. (на партию).
