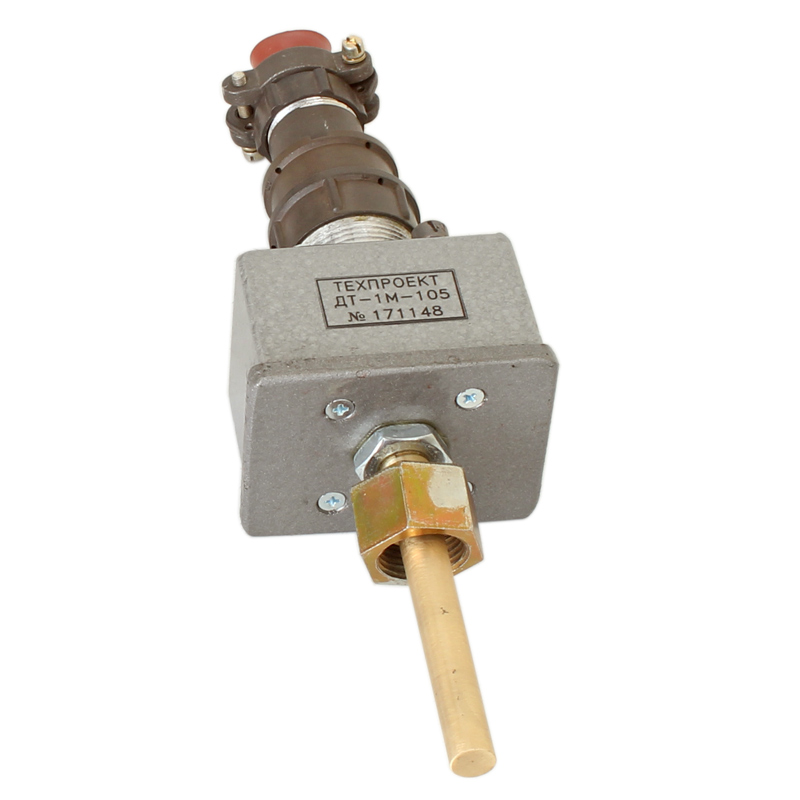

Датчик ДТ-1М
Описание
Датчик температуры ДТ-1М применяется в качестве регулирующего, сигнализирующего или защитного устройства для автоматизации технологических процессов.
Область применения
Датчики предназначены для установки:
- на главных и вспомогательных дизелях, дизель-генераторах судов неограниченного района плавания;
- на стационарных дизелях и дизель-генераторах;
- на дизелях и дизель-генераторах тепловозов;
- для автоматизации стационарных и установленных на тепловозах холодильных, нагревательных установок.
Функциональные возможности
Датчики ДТ-1М обеспечивают:
- непрерывное измерение температуры контролируемой среды;
- выдачу сигнала о превышении порогового значения измеряемой температуры - замыканием (размыканием) контактов реле;
- выдачу сигнала о снижении измеряемой температуры ниже порогового значения на величину гистерезиса (зона возврата) - размыканием (замыканием) контактов реле.
Функционально полностью заменяют собой датчики-реле температуры ТАМ-102-...-05, ТАМ-102-...-07, ТАМ103, Т32М, реле температуры КРМ, Т35В2М, КРД и ТР-ОМ5.
|
Тип датчика |
Назначение |
Соответствие техническим условиям |
Тип присоединения |
Напряжение питания и коммутации |
|
ДТ-1М-Х |
для измерения температуры жидкости и газообразных сред |
ААРЛ.433647.001-01 |
гайка М18 |
24 В |
|
ДТ-1М-ХТ |
ААРЛ.433647.001-02 |
75 В |
||
|
ДТ-1М-ХН |
ААРЛ.433647.001-03 |
штуцер М27 |
24 В |
Температура срабатывания датчика ДТ указывается при заказе. Ее величина может быть любой из диапазона измерения.
Характеристики
|
Параметр |
Значение |
|||||
|
тип датчика |
||||||
|
ДТ-1М-Х |
ДТ-1М-ХН |
ДТ-1М-ХТ |
||||
|
Диапазон измеряемой температуры: * |
-40…+120°C |
0…+120°C |
||||
|
Величина гистерезиса (зона возврата) *, °С |
5 |
|||||
|
Погрешность измерения: * |
в диапазоне 0 … +85°С |
±1°C |
||||
|
в остальном диапазоне |
±2°C |
|||||
|
Напряжение питания: |
10…35 В (АC) или 8…31,2 В (DC) |
48…83,2 В (DC) |
||||
|
Потребляемый ток, не более |
30 мА |
|||||
|
Электрические параметры контактов реле: |
максимальное коммутируемое напряжение |
35 В (АC1) или 31,2 В (DC1) |
83,2 В (DC1) |
|||
|
максимальный коммутируемый ток |
1 А |
0,5 А |
||||
|
Степень защиты по ГОСТ 14254-96 |
IР65 |
|||||
|
Габаритные размеры |
60 х 135 х 45 мм |
|||||
|
Масса, не более |
0,2 кг |
|||||
Примечание
- * - возможно изготовление датчика с температурой срабатывания вне диапазона, с другой величиной гистерезиса и с меньшей погрешностью.
Комплектация

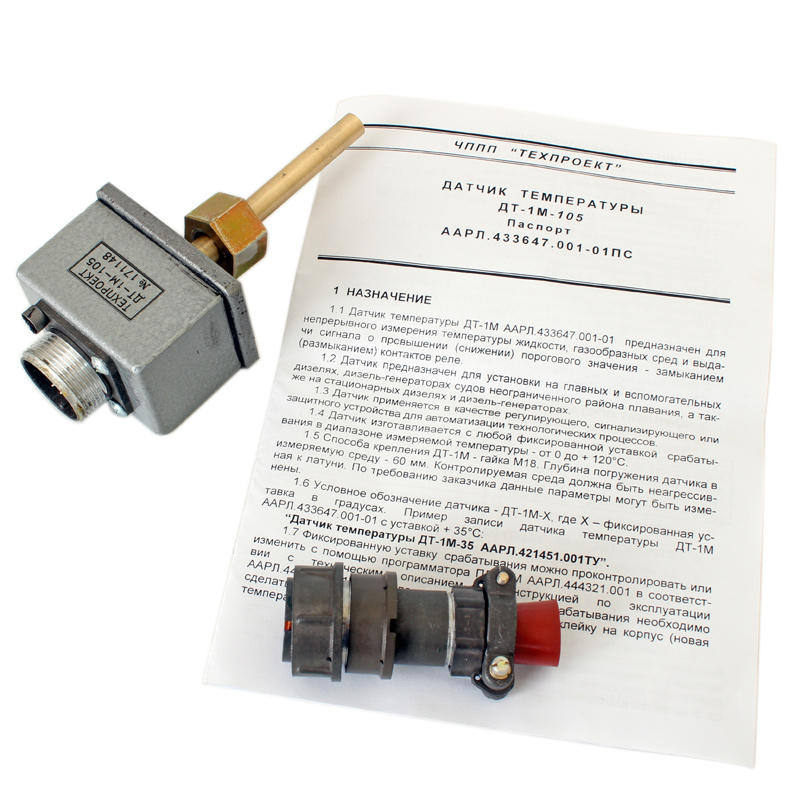

Комплект поставки
- Датчик температуры ДТ выбранной модификации - 1 шт.
- Прокладка - 1 шт.

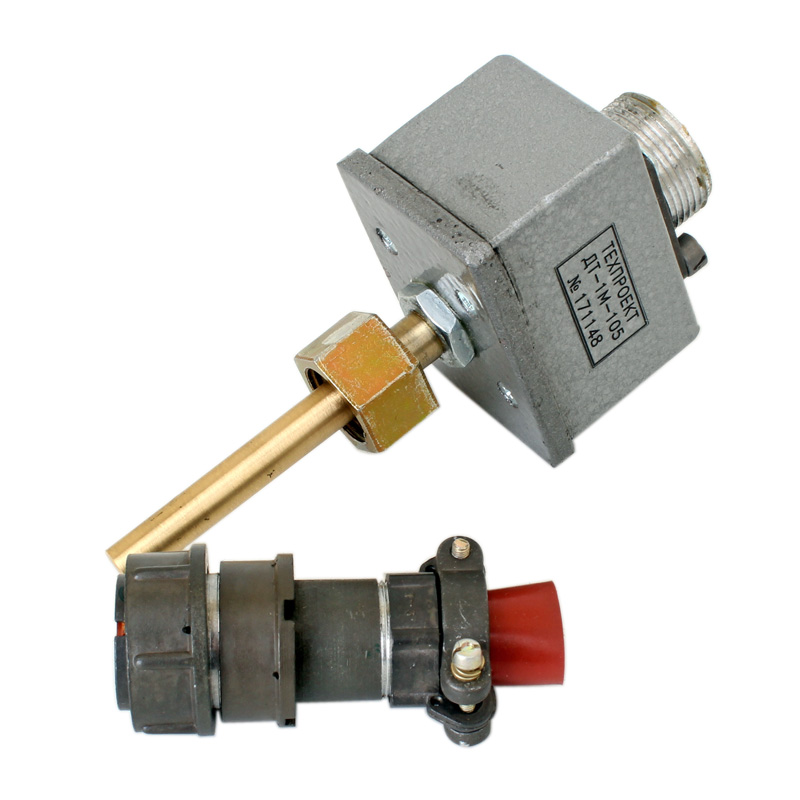

- Розетка РМТ24КПН19Г1В1В - 1 шт. по дополнительному заказу может поставляться 2РМТ24КУН19Г1В1В.
- Паспорт - 1 экз.
