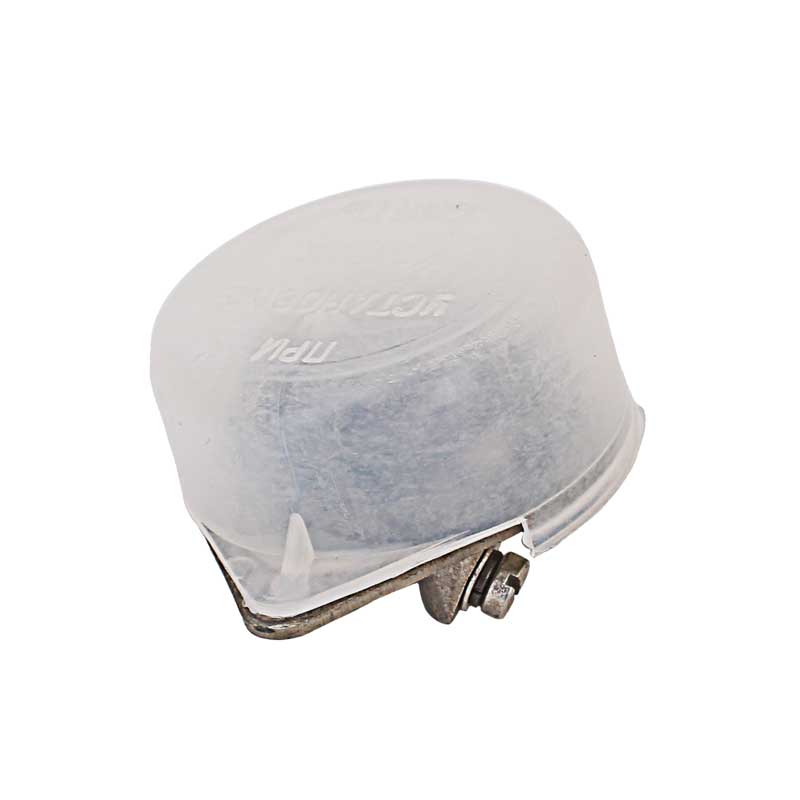

Термодатчик АД-155М часто проводят рабочие дни в функциональных устройствах, создающих контроль температурных колебаний. Можно установить в специализированные виды аппаратуры для поддержания функций сигналиации.  Выпускаются в различном исполнении: на силу тока до 13А и до 25А.  Изделия используются в цепях низкого напряжения. Внешнее исполнение бывает либо с колпачком, либо без него.

Назначение

Реле АД-155М, его также обзывают термовыключатель АД-155М, используется в устройствах, четко контролирующих температурную среду в неагрессивных газовых и жидких средах. Изготавливается в исполнении УХЛ по климатическим условиям, довели до категории 4 ГОСТ 15150.

Изделие устанавливается таким образом, чтобы движение воздуха вокруг него было свободным.  Не допускается нахождение вблизи термовыключателя нагревателей или промышленных источников тепла.

В рабочей среде, где используются термодатчики, не должно быть легковоспламеняющихся газов, пара, пыли, химически активных веществ, которые могут причинить малейшую коррозию металлической части либо совершить окисление внешних контактов, а также масел, эфирных соединений и смол, вызывающих загрязнение контактов и появление плёнки на деталях.

Устройство и работа

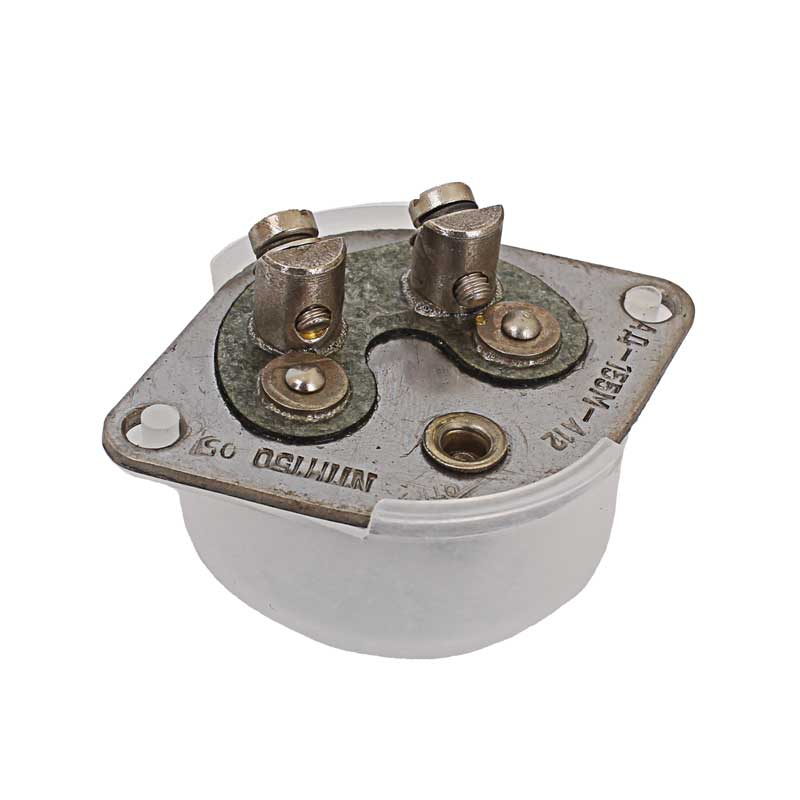

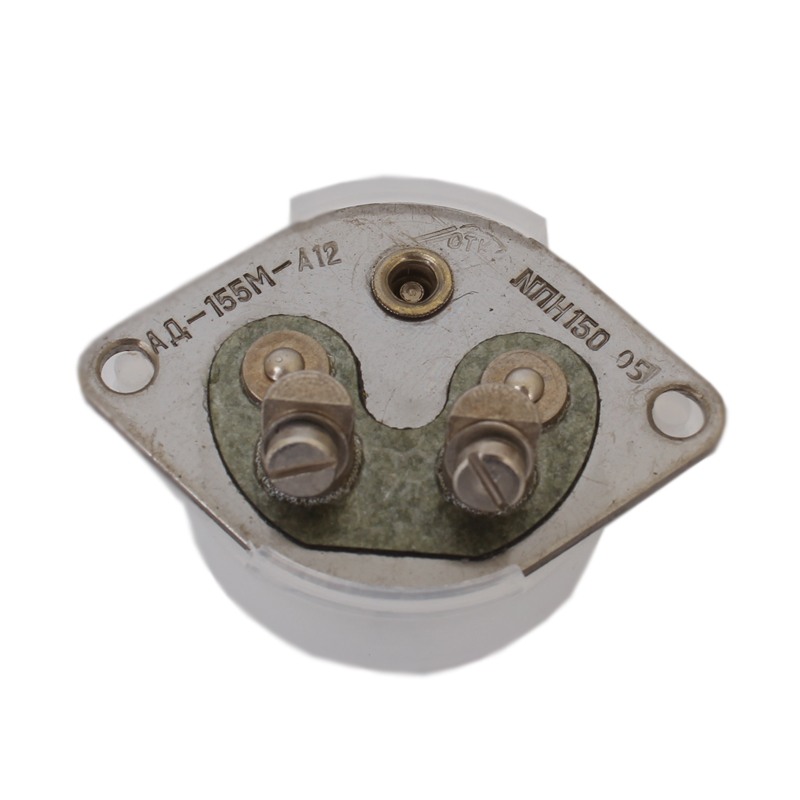

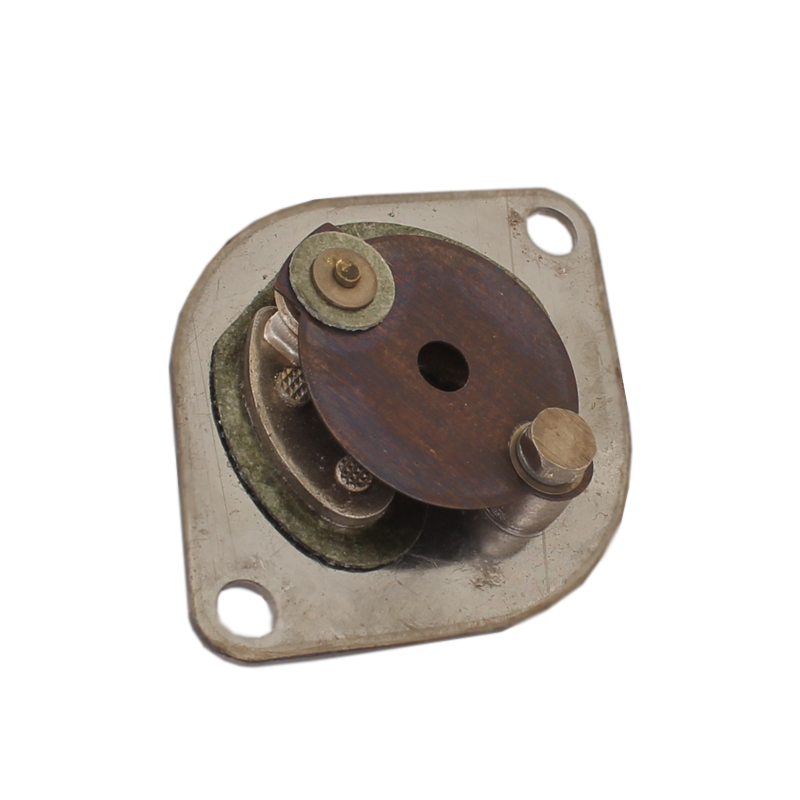

Серебряные неподвижные контакты закреплены на специальной панели вместе с клеммами и колонками, при этом клеммы и контакты выполнены в изолированном состоянии от панели. Колонка является местом где закреплена биметаллическая пластина.  Регулировка пластины проведена таким образом, чтобы при изменении температуры она скачкообразным образом изменяла своё положение, а после прекращения температурного воздействия, так же скачкообразно возвращалась в исходное положение.  Форма сферической пластины обеспечивает заданную температуру срабатывания термодатчика.

В изделии используются два контакта: размыкающий и замыкающий.  Крепление обеспечивается двумя винтами. Коммутация с внешними устройствами с помощью проводов, подключенных к клеммам.

В процессе работы запрещается производить зачистку контактов, разборку с регулировкой конструкции, двигать и деформировать биметаллический элемент, так как это нарушает параметры оттарированного термодатчика.

Параметры основных характеристик

Величины

Напряжение в рабочей цепи, В

27

Допустимая частота переменного тока, Гц

50, 60

Минимальное количество срабатываний, циклов

3 000

Сила рабочего тока, А

максимальная

минимальная



2

0,2

Масса, не более, г

35
