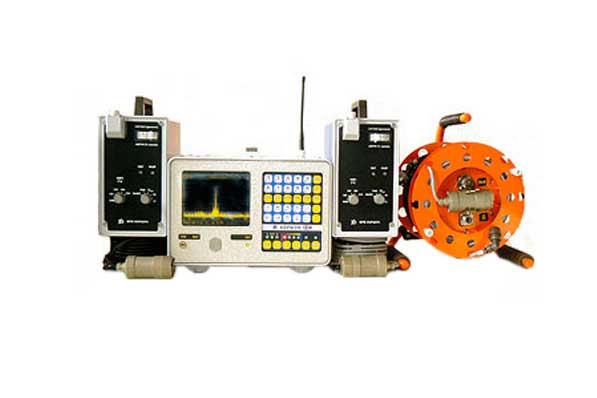

Течеискатель «КОРШУН-11М»

Average: 10 (1 vote)
Категория:

Течеискатель «КОРШУН-11М» предназначен для определения координат утечек в подземных напорных стальных, чугунных и пластмассовых трубопроводах систем тепло-, водо-, нефтепродуктоснабжения независимо от глубины их прокладки, вида грунта.

Особенности

Течеискатель «КОРШУН-11М» имеет:

  • высокое быстродействие, точность и шумозащищенность при определении координаты утечки
  • корреляционным методом;
  • возможность как для автоматической, так и ручной установки добротных цифровых фильтров, при этом прибор автоматически «настраивается» на полосу частот сигналов, которые генерируют утечки;
  • встроенные цифровые спектранализаторы с высоким быстродействием и высокой разрешающей способностью для определения частотных спектров сигналов утечки;
  • полосу частот выносных блоков от 5 Гц до 4500 Гц;
  • режим двухканального осциллографа с возможностью наблюдения и оценки выходных сигналов прибора и вибродатчиков.

Принцип действия

Истекаемая под давлением из трубопровода транспортируемая среда создает гидравлические осесимметричные поперечные волны и вибрации стенок трубопровода, которые преобразуются в электрические сигналы вибродатчиками, устанавливаемыми на трубу с помощью магнитных держателей или специальных механических держателей. Эти сигналы после обработки передаются в блок оператора по радио, где обрабатываются и используются для определения координаты утечки от одного из датчиков.

Технические характеристики
Параметр Значение
Длина диагностируемого участка трубопровода до 2500 м с жидкостью (зависит от давления и диаметра)
Диаметр диагностируемого трубопровода до 1400 мм
Точность (приборная) ± 0,1 м
Полоса рабочих частот 5 Гц … 4,5 кГц
Чувствительность датчиков-акселерометров 0,3 В/g
Минимальное давление в трубопроводах с жидкостью 1,5...2,0 Атм (при малом давлении длина диагностируемого участка уменьшается)
Источник питания блока оператора аккумуляторное, 10,4...15,5 В
Потребляемый ток, при Uпит=12 В (10,4 В) не более 1,05 (1,2) А
Частота несущей радиоканала, МГц из диапазона 400–440
Время работы выносного радиоблока без подзарядки встроенного аккумулятора 8 часов
Температура роботы:
  • для датчиков
  • для выносных блоков
  • для блока оператора
-40…+140 °С
-30…+50 °С
-25…+50 °С.
Габаритные размеры и масса
  • блок оператора
  • кабельная катушка с датчиком
  • выносной радиоблок с датчиком

285х205х260 мм, 6,5 кг,
260х255х255 мм 5,2 кг
230х115х310 мм, 4,1 кг

Комплектность

В комплект поставки течеискателя «КОРШУН-11М» входит:

  • Блок оператора – 1 шт.
  • Выносной радиоблок с предварительным усилителем и фильтрами – 2 шт.
  • Кабельная катушка с предварительным усилителем – 1 шт.
  • Водозащищенные накладные вибродатчики, содержащие пьезокерамические вибропреобразователи, магнитные держатели и кабели – 3 шт.
  • Держатели датчиков для пластмассовых и немагнитных труб – 2 шт.
  • Переходник для установки датчиков на штоки задвижек в трубах с ППУ – 2 шт.
  • Головные наушники – 1 шт.
  • Универсальное двухканальное зарядное устройство «УЗИП-3» – 1 шт.
  • Блок контроля (с адаптером и плеером) – 1 шт.
  • Методика применения – 1 шт.
  • Комплект служебных кабелей – 1 шт.
  • Транспортная сумка-саквояж – 3 шт.
