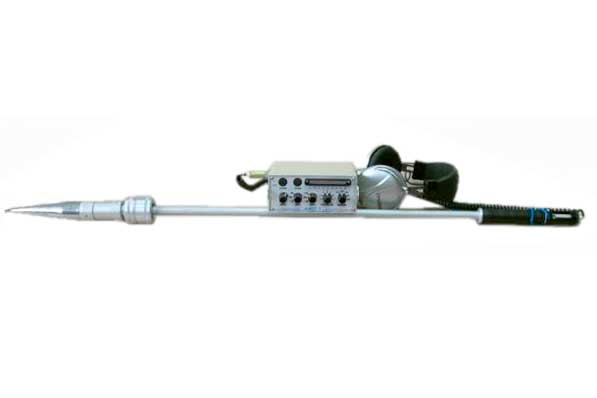

Течеискатель «АИСТ-7»

No votes yet
Категория:

Течеискатель «АИСТ-7» предназначен для определения места разгерметизации напорных тру-бопроводов систем водо-, тепло-, газо-, паро-, нефтепродуктоснабжения.

Особенности

Течеискатель "АИСТ-7" имеет:

  • два уровня нелинейных цифровых фильтров, которые дают возможность фильтровать короткие и продолжительные «импульсноподобные» шумовые сигналы;
  • малый собственный шум электронных блоков, что обеспечивает высокую чувствительность;
  • повышенную защищенность от акустических помех;
  • узкую диаграмму направленности датчика;
  • конструкцию датчика, которая обеспечивает возможность работы на неровных, травянистых, покрытых снегом и водой грунтах, а также на асфальте;
  • расширенные температурные диапазоны работы и хранения;
  • пылевлагозащитное исполнение;
  • память на 15 значений.

Принцип действия

Основан на преобразовании вибраций грунта, возбуждаемых свищом, в электрические сигналы и последующей их линейной частотной и нелинейной фильтрацией с целью обнаружения и оценки параметров сигналов утечек на фоне посторонних шумов, создаваемых многочисленными источниками (транспортными средствами, ветром и т. д.). Прибор является переносным. Датчик течеискателя устанавливается на грунт над диагностируемым трубопроводом.

Частотная фильтрация сигналов датчиков осуществляется линейными фильтрами верхних и нижних частот (ФВЧ и ФНЧ). Фильтрация продолжительных «импульсно-подобных» шумовых сигналов (которые создаются, например, порывами ветра, проезжающими автомобилями и т. д.) осуществляется нелинейными цифровыми фильтрами.

Слуховая индикация сигналов датчиков осуществляется посредством головных телефонов с регулировкой уровня громкости. Визуальная индикация отфильтрованных сигналов датчиков осуществляется с помощью двух линеек светодиодов. Шкала каждой светодиодной линейки индикатора имеет 32 градации.

В приборе имеется память на 15 значений для фиксации и анализа распределения уровня шумов грунта вдоль исследуемой трассы.

Технические характеристики
Параметр Значение
Коэффициент усиления – регулируемый в диапазоне 42 дБ
Максимальный коэффициент усиления 70000
Частотные аналоговые фильтры
  • верхних частот
  • нижних частот
3 диапазона
3 диапазона
Нелинейные цифровые фильтра два уровня

Индикация сигналов:

  • визуальная: двухрядная светодиодная шкала, каждый ряд имеет
  • и обеспечивает
  • слуховая
16 диодов
32 градации
головные телефоны
Память для измеренных значений 15 ячеек
Датчик штырьевой, с пьезокерамическим вибропреобразователем
Питание аккумуляторное, 7,2 В (никель-кадмиевая батарея)
Потребляемый ток обеспечивает 18 часов непрерывной работы
Габаритные размеры 158х162х70 мм
Масса, кг не более 1,4

Комплектность

В комплект поставки течеискателя «АИСТ-7» входит:

  • Блок оператора – 1 шт.
  • Штырьевой датчик – 1 шт.
  • Головные наушники – 1 шт.
  • Зарядное устройство – 1 шт.
  • Методика применения – 1 шт.
  • Транспортный футляр для датчика – 1 шт.
  • Транспортная сумка-саквояж – 1 шт.
