Табло индикации ТИ1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

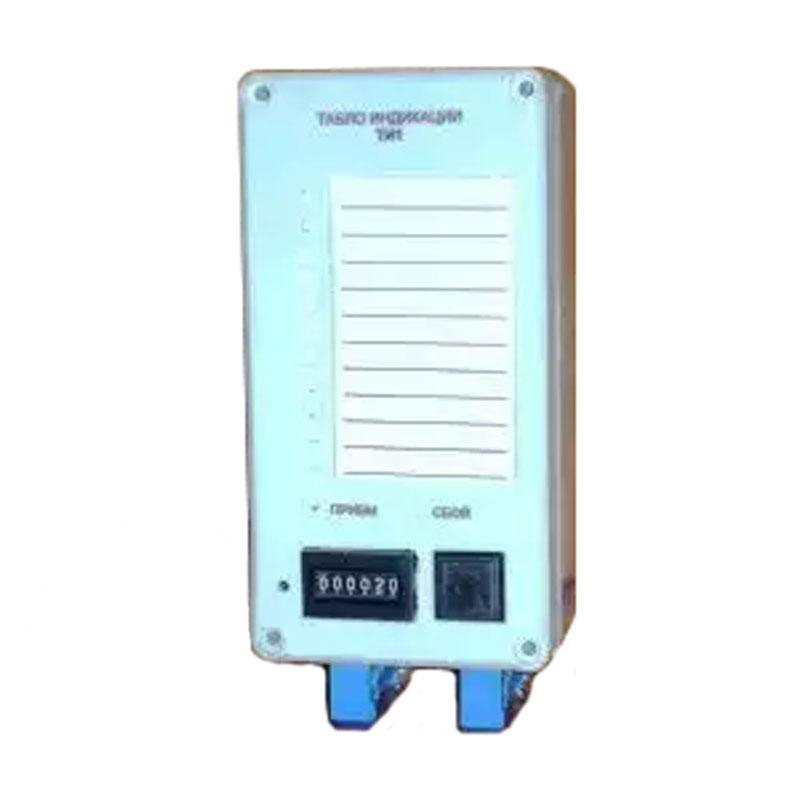

Табло индикации ТИ1 предназначено для световой и звуковой сигнализации состояния контролируемых объектов на перегоне (сигнальных точек автоблокировки, переездов, световых указателей) по сигналам приемника кодового микропроцессорного ПКМ-1 УТС 001.00.00.00 или ПКМ-2 УТС 019.00.00.00 (далее по тексту – приемники ПКМ).

Условия эксплуатации

Табло ТИ1 предназначено для эксплуатации при температуре окружающего воздуха от 1 С до 40 С (вид климатического исполнения УХЛ, категория размещения 4 по ГОСТ 15150).

Конструкция

Конструкция табло ТИ1 обеспечивает крепление на DIN-рейку.

Особенности

  • Светодиод, включенный на соответствующем интервале времени, остается во включенном состоянии до тех пор, пока на этом интервале времени в одном из последующих периодов не поступит сигнал, по которому он будет выключен.
  • Аварийная сигнализация выдается прерывистым звуковым сигналом и миганием светодиодов, указывающих на сообщения, которые вызвали аварийную сигнализацию.

Характеристики

Параметры Значения
Степень защиты, обеспечиваемая оболочкой IP40 по ГОСТ 14254
Габаритные размеры не более 82х85х177 мм
Масса не более 0,5 кг
Напряжение питания от 21,6 до 26,4 В от источника постоянного тока
Ток, потребляемый табло не более 0,15 А
Входное сопротивление не менее 1 кОм
Сигналы, поступающие на вход кодовые комбинации импульсов постоянного тока амплитудой от 21,6 до 26,4 В в линии во время фиксированных интервалов времени
Длительность временного интервала от 99,9 до 100,1 мс
Количество индицируемых сообщений 11 (в том числе три аварийных сигнала)
К аварийным сигналам относятся - отсутствие напряжения на входе табло ТИ1 в течение девятого и следом десятого сообщений
- отсутствие напряжения на входе табло ТИ1 в течение одиннадцатого сообщения.
Вид индикации световая
Вид сигнализации аварийных сообщений световая и звуковая
Разрядность счетчика подсчета аварийных ситуаций 6

Схемы

Рисунок.1.Схема внешних подключений табло ТИ1

Рисунок.1.Схема внешних подключений табло ТИ1
