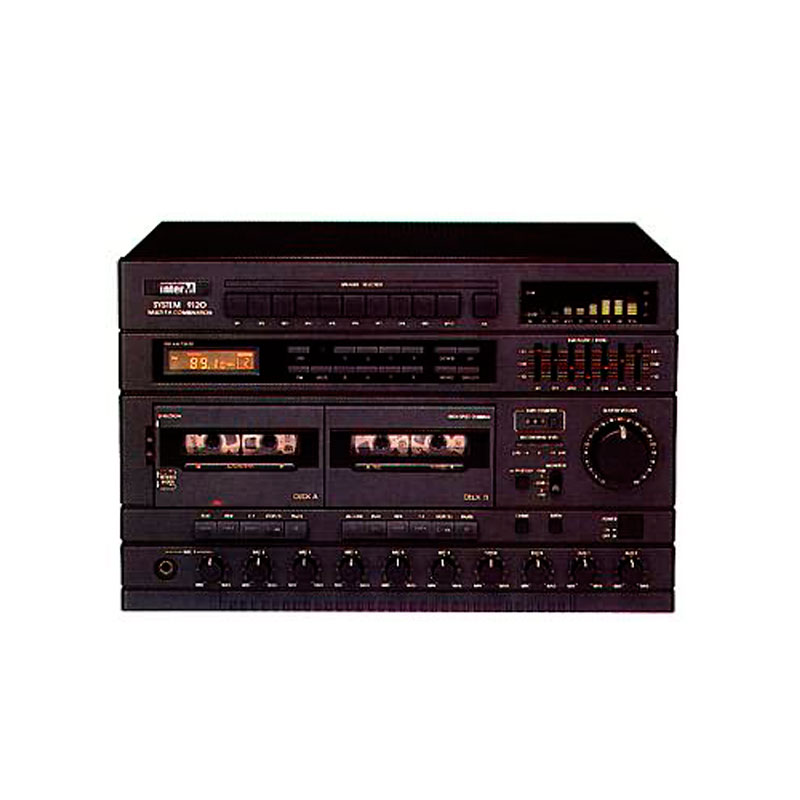

Комбинированная система звукоусиления SYS 9120/9240
Описание
Комбинированная система звукоусиления SYS 9120/9240 предназначена для зоновой трансляции речевых и музыкальных программ, зонового оповещения в чрезвычайных ситуациях, а также для монтажа аудиопрограмм.
Устройство и принцип действия
Система имеет шесть симметричных микрофонных и два универсальных входа с возможностью микширования. Выход предварительного усилителя для подключения дополнительного усилителя мощности.
Система имеет встроенный генератор «гонг» и «сирена» для подачи предупреждающих и тревожных сигналов. «Гонг» и «сирена» обладают приоритетом перед другими источниками сигнала и входами.
Встроенная двухкассетная дека обеспечивает следующие функции: воспроизведение, запись на деку В, перемотка ленты в обоих направлениях, паузу, ручной и двухрежимный автоматический реверс на деке А, копирование с деки А на деку В.
Встроенный цифровой тюнер обеспечивает прием радиостанций в диапазонах AM и FM на рамочную или штыревую антенны.
Характеристики
| Секция усилителя | |||
| Выход/сопротивление | SYS-9120 | 100В/83Ом; 70В/41Ом; 25В/5,2Ом; 31В/8Ом | |
| SYS-9240 | 100В/41Ом; 70В/21Ом; 25В/2,6Ом; 31В/4Ом | ||
| Выход/сопротивление предусилителя | 1В/600Ом | ||
| Входы: |
AUX1, 2 |
MIC1-6 |
|
| Чувствительность/сопротивление | 300мВ/ 20кОм | 1мВ/ 20кОм | |
| Частотный диапазон | 80Гц…15кГц | 100Гц…10кГц | |
| Общие нелинейные искажения, не более | 0,1% | 0,5% | |
| Отношение сигнал/шум, не хуже | 75 дБ | 60дБ | |
| Секция магнитофона | |||
| Система дорожек | 2-х дорожечная моно | ||
| Коэф. детонации | не более 0,3% | ||
| Частотный диапазон | 125Гц…6,3кГц | ||
| Общие нелинейные искажения | не более 1% | ||
| Отношение сигнал/шум | не хуже 40дБ | ||
| Секция тюнера | FM | AM | |
| Диапазон настройки | 87,5МГц…108,0МГц | 522кГц…1611кГц или 520кГц…1710кГц |
|
| Частотный диапазон | 100Гц…10кГц | 200Гц…2кГц | |
| Общие нелинейные искажения, не более | 1% | ||
| Отношение сигнал/шум, не хуже | 60дБ | 45дБ | |
| Номинальная чувствительность, не хуже | 3мкВ | 10мкВ | |
| Антенный вход | 300Ом симм. или 75Ом несимм |
||
| Общие | SYS-9120 | SYS-9240 | |
| Питание | ~100В/ 120В/ 220В/ 240В, 50/60Гц | ||
| Потребляемая мощность | 300Вт | 470Вт | |
| Размеры | 475 х 266 х 310 мм | ||
| Масса | 16 кг | 23 кг | |
