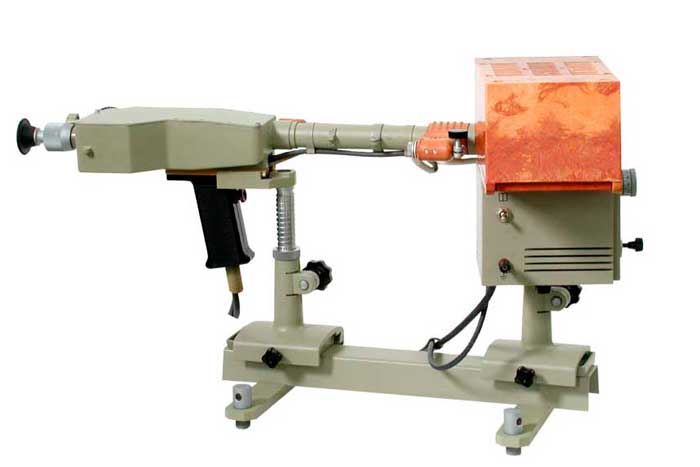

Стилоскоп СЛУ-1
Описание
Стилоскоп СЛУ-1 предназначен для быстрого качественного и количественного спектрального анализа цветных и черных металлов и сплавов в видимой области спектра.
Устройство и принцип действия
С помощью универсального переносного стилоскопа анализируется крупногабаритный металл, металлолом, крупные поковки, громоздкие агрегаты, детали крупногабаритных агрегатов, а также машины без предварительной разборки.
Анализ проводится на месте расположения исследуемых объектов. Кроме того, СЛП-1 позволяет успешно осуществлять аналитические работы в полевых условиях в ремонтных мастерских, в тех случаях, когда объект не имеет возможности исследования на стационарном стилоскопе. Стилоскоп осуществляет анализ без повреждения объекта.
| Параметры | Значение |
| Рабочий спектральный диапазон, нм | 390-700 |
| Разрешение, нм | 0,089 |
Обратная линейная дисперсия, нм/мм
|
1,65 |
| 3,5 | |
| 13,34 | |
| Относительное отверстие | 1:10 |
| Фокусное расстояние объектива, мм | 322,2 |
| Напряжение питания, В | 220 |
| Потребляемая мощность, ВА | 930 |
| Ток дуги, А | 7 |
| Ток искры, А | 3,5 |
| Ширина входной щели, мм | 0,01 |
| Масса комплекта стилоскопа СЛУ-1, кг, не более | 35 |
Габаритные размеры, мм:
|
175 х 190 х 695 |
| 375 х 150 х 350 | |
| 300 х 180 х 380 |
