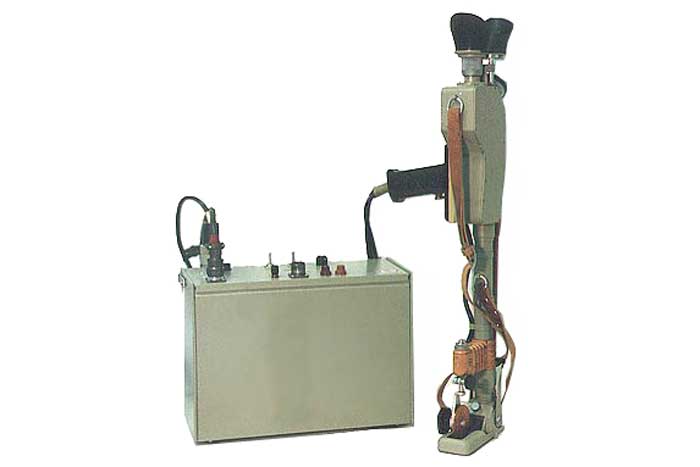

Стилоскоп СЛП-1

No votes yet
Категория:

Стилоскоп СЛП-1 предназначен для быстрого визуального качественного и полуколичественного анализа всех наиболее распространенных марок легированных сталей и цветных сплавов по их спектрам излучения, в основном по элементам Cr, Ni, W, V, Zn, Fe, Pb, Sn, Al, Cu, Mg, Mo, Mn, Si методом спектрального анализа.

Устройство и принцип дейсвия

Анализ с помощью стилоскопа не сопровождается повреждением анализируемого объекта, и деталь после анализа может быть использована по своему прямому назначению.

В случае необходимости переносный стилоскоп может быть использован как стационарный стилоскоп, для чего необходимо его закрепить на какой-либо подставке, а исследуемый материал поместить на отдельном столике. Кроме того, переносный стилоскоп СЛП-1 может быть использован как обычный спектроскоп для спектрально-аналитических работ.

Технические характеристики
Параметры Значение
Рабочий диапазон спектра 390-670 нм
Предел разрешения наблюдения спектральных линий 519,146 нм и  519,235 нм
Увеличение зрительной трубы (расчетное) 11,2х
Угол расхождения крайних лучей 10°56
Диоптрийное перемещение окуляра от установки окуляра на спектральную линию 459,537 нм +9...-3 мм
Размеры выходного зрачка 2,3 х 1,2
Фокусное расстояние, мм:
  • объектива
  • окуляра
322,2
28,8
Габаритные размеры 190х180х695 мм
Масса, кг:
  • стилоскопа СЛП-1, не более
  • стилоскопа в укладке, не более
6,5
16
Генератор устройства от сети переменного тока напряжением 110В или 220 В с частотой 50 Гц, при колебаниях напряжения в сети -10%...+5% и частоты -2%...+2% в дуговом и искровом режиме
Дуговой режим с силой тока 6,0 - 8,0 А
Режим низковольтной искры 3,0 - 4,0 А
Габаритные размеры генератора 405х160х350 мм
Масса, кг:
  • генератора
  • генератора в укладке
25
30
