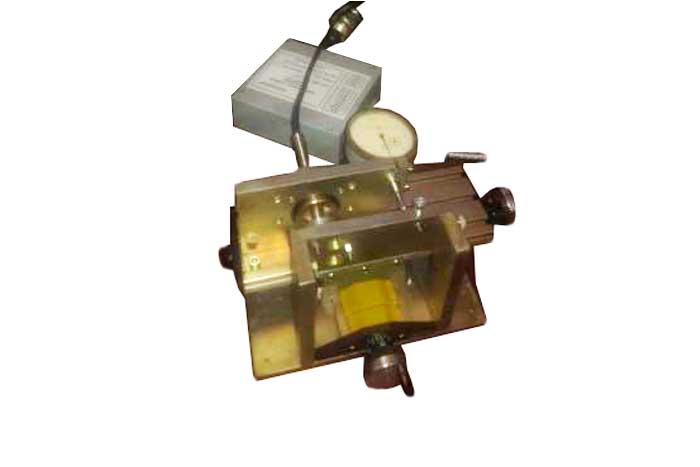

Стенд IPD-177

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стенд IPD-177 предназначен для калибровки преобразователей смещения совместно с формирователями сигнала.

Технические характеристики
Параметры Значение
Диапазон измерения продольного смещения, мм от 0 до 120
Диапазон измерения поперечного смещения от 0 до 25
Основная погрешность задания смещения, мм ±0,02
Допуск параллельности между контрольным образцом и рабочей поверхностью преобразователя, мм 0,2
Габаритные размеры, мм 325х230х125
Масса, кг 5,0

Устройство и принцип действия

Стенд PD-177 состоит из основания на котором установлен суппорт с ходовым винтом, обеспечивающим продольное перемещение каретки, имею щей винт поперечного перемещения. На каретке установлена контрольная плита. Индикатор часового типа ИЧ50 установлен на специальной стойке.

При установке смещение датчика относительно пояска создается перемещением каретки. При вращении маховика на ходовом винте суппорта по шкале индикатора часового типа ИЧ50 производится отсчет величины смещения.

Установка зазора между пояском и датчиком производится вращением винта поперечного смещения. По шкале индикатора часового типа ИЧ10 производится контроль установки зазора.

Поверка стенда PD-177 заключается в поверке индикатора часового типа ИЧ50, как линейного измерителя.

При калибровке датчиков должны использоваться контрольная плита и поясок, изготовленные из материала объекта контроля.

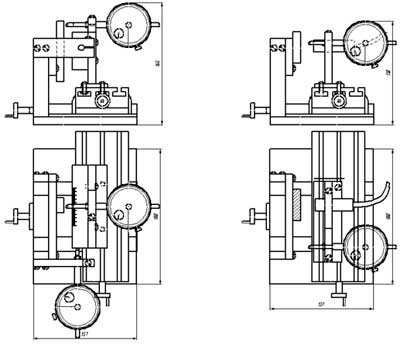

Схема размещения преобразователя вихрет окового К на стенде IPD-177

Схема размещения преобразователя вихрет окового К на стенде IPD-177

  1. Координатный стол,
  2. Преобразователь вихретоковый К,
  3. Макет металла типа «поясок»,
  4. Индикатор часового тапа ИЧ-10,
  5. Индикатор часового тапа ИЧ-50;
  6. Механизм перемещения ось Y,
  7. Механизм перемещения ось Х.
