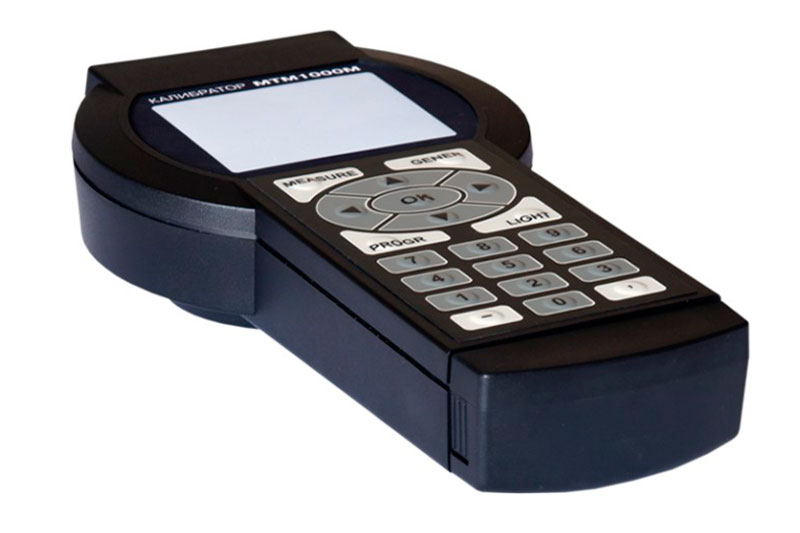

Калибратор МТМ-1000М

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Калибратор МТМ-1000М предназначен для измерения и генерации сигналов напряжения постоянного тока и силы постоянного тока, измерения и воспроизведения сопротивления, измерения и генерации сигналов стандартных термоэлектрических преобразователей (ТП), измерения и воспроизведения термопреобразователей сопротивления (ТС) с представлением результата непосредственно в градусах Цельсия.

Основная область применения - исходный или рабочий эталон для поверки (калибровки) средств измерительной техники в лабораторных и промышленных условиях.

Основные функции

  • задание режимов измерения и генерации/воспроизведения (с плавным изменением заданного значения) с клавиатуры прибора
  • отображение результатов измерения и генерации/воспроизведения на графическом ЖКИ с высоким разрешением
  • подсветка ЖКИ
  • одновременная работа в каналах измерения и генерации/воспроизведения с гальванической развязкой
  • датчик для компенсации термоЭДС "свободных концов" ТП
  • Программа автоматической поверки. Позволяет при помощи персонального компьютера создавать методики поверки приборов, по заданной методике осуществлять поверку приборов в автоматическом и (или) ручном режиме, сохранять и обрабатывать результаты поверки, формировать и распечатывать протоколы поверки. Использование программы автоматической поверки позволяет существенно повысить качество поверки, ускорить и упростить процедуры поверки. Подключение калибратора МТМ1000М к персональному компьютеру осуществляется через USB-порт.

Характеристики

Технические характеристики

Напряжение питания:



автономное (4 Ni-Mh аккумулятора формата АА)

DC 5 В

от внешнего сетевого блока питания (входит в комплект поставки)

AC 220 В

Потребляемая мощность, не более

3 Вт

Диапазон рабочих температур

+5...+40 °С

Степень защиты корпуса

IP20

Масса, не более

0,75 кг

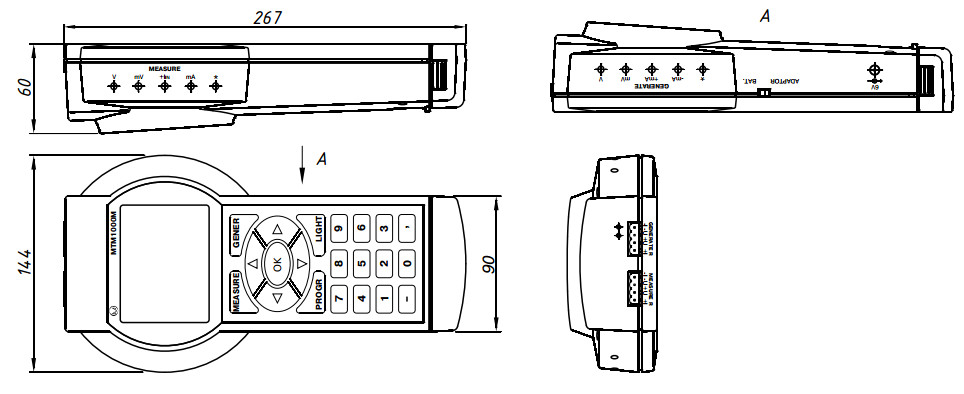

Габаритные размеры МТМ-1000М

рис. 1 - Габаритные размеры

Измерение и генерация сигналов напряжения постоянного тока и силы постоянного тока, измерение и воспроизведение сопротивления.

Функция

Диапазон

Номинальная цена единицы наименьшего разряда

Пределы допускаемой основной приведенной погрешности, % от диапазоёна индикации

Измерение силы постоянного тока

-25...+25 мА

0,001 мА

±0,02

Измерение напряжения постоянного тока

-120...+120 мВ

0,001 мВ

±0,01

-11...+11 В

0,0001 В

±0,005

Измерение сопротивления

0...500 Ом

0,01 Ом

±0,02

0...2500 Ом

0,01 Ом

Воспроизведение сопротивления

10...470 Ом

0,01 Ом

±0,01

Генерация силы постоянного тока

0-25 мА

0,001 мА

±0,04

Генерация напряжения постоянного тока

-30...+100 мВ

0,001 мВ

±0,01

-10...+10 В

0,0001 В

Измерение и генерация сигналов ТП

Тип ТП
ДСТУ 2837-94
ГОСТ Р50431-92
МЭК 584-1-77

Диапазон

Номинальная цена единицы наименьшего разряда

Пределы допускаемой основной абсолютной погрешности, °С

ТХА ХА(К)

-150...-50 °С

0,1 °С

±0,6

-50...1370 °С

±0,3

ТХК ХК(L)

-200...-50 °С

±0,6

-50...800 °С

±0,3

ТХК ХК(E)

-200...-50 °С

±0,6

-50...1000 °С

±0,3

ТЖК ЖК(J)

-150...-50 °С

±0,6

-50...1200 °С

±0,3

ТСС СС(I)

0...800 °С

±0,3

ТMK MK(T)

-150...400 °С

±0,5

ТMK MK(M)

-200...-50 °С

±1,0

-50...100 °С

±0,5

ТHH HH(N)

-100...1300 °С

±0,6

ТBP BP(A-1)

0...2500 °С

±1,0

ТBP BP(A-2)

0...1800 °С

ТBP BP(A-3)

0...1800 °С

ТПП ПП(S)

0...1760 °С

±1,5

ТПП ПП(R)

0...1760 °С

ТПР ПР(B)

300...1820 °С

±3,0

Измерение и воспроизведение сигналов ТC

Тип ТC
ДСТУ 2858-94,
ГОСТ6651,
МЭК751

Диапазон параметра

Номинальная значение отношения сопротивления W100

Пределы допускаемой основной абсолютной погрешности, °С

50П

-200...1100 °С

1,3910

±0,4

100П

±0,2

50М

-200...200 °С

1,4280

±0,4

100М

±0,4

Pt50

-200...850 °С

1,3850

±0,4

Pt100

±0,2

Cu50

-50...200 °С

1,4260

±0,4

Cu100

±0,2

100Н, Ni100

-60...180 °С

1,6170

±0,2
