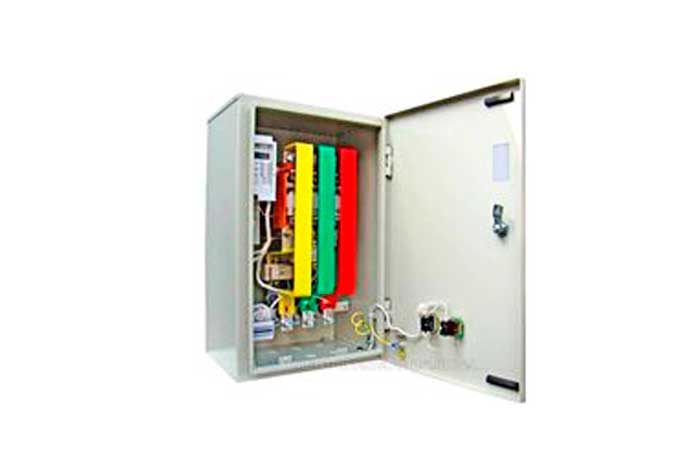

Станция управления и защиты СУиЗ

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Станция СУиЗ предназначена для управления и защиты трехфазных асинхронных двигателей, насосов, компрессоров, подъемно-транспортных механизмов с тяжелыми условиями пуска, оборудования автоматизированных линий промышленных установок напряжением питания 380В и мощностью от 0,75 до 500 кВт.

Типоисполнение

По конструктивному исполнению станции выпускаются двух видов:

  • закрытого типа (шкафное исполнение) со степенью защиты до IP65,
  • открытого типа (панель) для установки в существующие НКУ.

Функциональные возможности

Станции управления и защиты СУиЗ обеспечивают:

  • управление приводами в трех режимах: ручной, автоматический, дистанционный,
  • индикация контролируемых параметров и режимов работы,
  • плавный пуск по схеме «звезда-треугольник» или с применением устройства плавного пуска,
  • контроль оборотов электропривода по обратной связи (датчики),
  • реверс двигателя,
  • управление по таймеру,
  • токовая защита,
  • тепловая защита,
  • защита по напряжению,
  • контроль и поддержание заданного уровня жидкости по датчикам уровня,
  • контроль и поддержание заданного уровня давления,
  • защита насоса от сухого хода.
Технические характеристики
Тип исполнения Наименование параметров
Мощность привода, кВт Напряжение главной цепи, В Напряжение цепей управления, В Степень защиты Габаритные размеры шкафа (ВхШхГ)*, мм
СУиЗ-01 0,75÷5,5 220;380 24-380 до IP65 600х600х300
СУиЗ-02 7,5÷30,0 800х600х400
СУиЗ-03 37,0÷55,0 1000х600х400
СУиЗ-04 75,0÷220,0 1200х600х400
СУиЗ-05 250,0÷315,0 1600х600х400
СУиЗ-06 355,0÷500,0 1800х600х600

Конструктивное исполнение

Станции СУиЗ предусматривает установку следующих комплектующих:

  • Теплового реле и реле контроля напряжения;
  • Микропроцессорного реле;
  • Устройства плавного пуска;
  • Частотного преобразователя;
  • Контроллера цепей управления;
  • Приборов учета.

Каждая серия станций СУиЗ может комплектоваться встроенным АВР питания, а также вакуумным контактором серии КВТн или воздушным контактором.
