Стационарный измеритель концентрации взвешенных частиц ИКВЧ(с)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Стационарный измеритель концентрации взвешенных частиц ИКВЧ(с) передназначен для непрерывного измерения оптической плотности пылегазовых сред и колебаний оптической плотности дымовых потоков, а также массовых концентраций взвешенных частиц (пыли).

Область применения

Стационарный измеритель концентрации взвешенных частиц широко используются:

  • на ТЭЦ, ГРЭС, котельные работающие на твердом и жидком топливе,
  • для контроль состояния запыленности воздуха в промышленных помещениях, литейных цехах, сварочных и шлифовальных мастерских, шахтах,
  • в подземном и надземном строительстве, на цементных заводах, металлургических комбинатах, кирпичные заводы.

Устройство и принцип действия

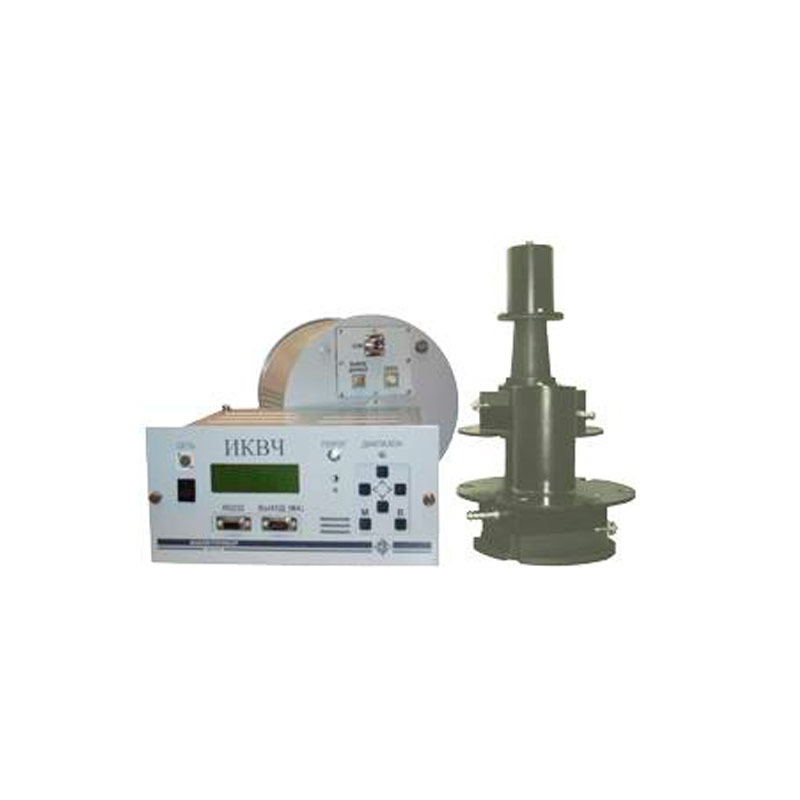

Пылемер ИКВЧ(с) является стационарным автоматическим прибором и состоит из моноблока оптического канала (МОК) и насадки с устройствами защиты от пыли, выносного блока индикации (БИ). БИ может быть удален от МОК на расстояние до 500 м. Связь осуществляется по четырехпроводной линии с сопротивлением шлейфа одной пары не более 300 Ом.

Принцип работы - оптический абсорбционный, основанный на измерении интенсивности ослабленного пылегазовой средой (дымовыми газами) модулированного электромагнитного излучения.

Измеритель ИКВЧ(с) имеет два режима работы:

  • пылемера - измерение оптической плотности и вычисление массовой концентрации пыли;
  • дымомера - измерение среднего значения пульсаций оптической плотности.

Измеритель имеет автоматическую регулировку чувствительности.

Вывод информации об измеряемых и вычисляемых параметрах осуществляется на лицевую панель на алфавитно-цифровой жидкокристаллический индикатор и по каналу RS232 на внешнюю ЭВМ.

Характеристики

Технические характеристики
Характеристики Значения
Диапазон измерения оптической плотности, Б 0 - 2
(мл. разряд 0,001)
Диапазон измерения средних значений пульсаций оптической плотности, Б, в частотном диапазоне от 0,5 до 5 Гц 0 - 0,1
( в пересчете на шкалу 0 - 100 %)
Диапазон расчетных значений массовой концентрации пыли, мг/м3 0 - 3000
Основная приведенная погрешность измерения оптической плотности, % ± 2
Стандартный аналоговый сигнал, мА 4 – 20
Стандартный цифровой выход RS232
Температура окружающей среды, ° С
  • для МОК
  • для БИ
-40 - +50
-10 - +30
Питание от сети переменного напряжения, В 220
Параметры контролируемой среды в газоходе:
  • температура, ° С
  • скорость газового потока, м/с
0 - +300
до 20
Габаритные размеры, мм:
  • МОК
  • БИ
  • насадки
220х220х260
130х260х230
200х200х200
Масса, кг:
  • МОК
  • БИ
  • насадки
7
4
4

Комплектация

В стандартный набор поставки стационарного измерителя концентрации взвешенных частиц ИКВЧ(с) входит:

  • комплект ЗИП,
  • техническая документация.

За отдельную плату поставляется сервисная программа для работы с IBM совместимыми ПЭВМ токового и набора мер оптических НО-950 требуемого для проведения поверки прибора.
