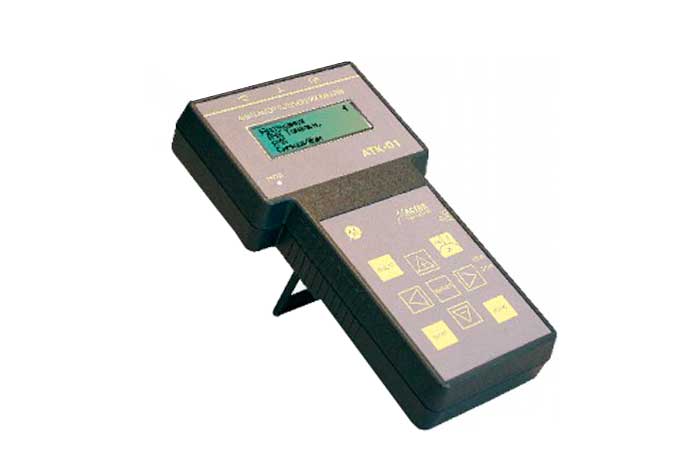

Анализатор АТК-01
Описание
Анализатор АТК-01 предназначен для измерения параметров телефонных каналов, абонентских линий и других электрических каналов в полосе частот от 100Гц до 620кГц.
Область применения
Анализатор телефонных каналов широко используется для анализа параметров кабельного хозяйства при внедрении аппаратуры “последней мили” (хDSL), в частности для измерений АЧХ, ИЧХ, переходного затухания на частоте 150кГц.
Функциональные возможности
Анализатор АТК-01 обеспечивает следущие функции измерений:
- генерация сигнала в полосе частот 1Гц…1МГц;
- измерение частоты и уровня сигнала; измерение АЧХ;
- измерение отношения сигнал/шум на частоте 1020Гц;
- измерение ИЧХ (импеданс-частотной характеристики);
- для измерения параметров шумов и переходных затуханий прибор имеет псофометрический, полосный 0,3…3,4кГц и выборочные с частотой 1020Гц и 150кГц фильтры.
| Параметры | Значение |
| Генератор | |
| Диапазон частот | 1Гц…1МГц |
| Шаг установки частоты | 1 Гц |
| Погрешность установки частоты | ± 0,05% |
| Симметричный выход | 600Ом; 150Ом; |
| Диапазон уровней | 2,45В…1,73мВ |
| Шаг установки уровней | 1 дБ |
| Измеритель | |
| Симметричный вход | 600Ом; 150Ом; 40кОм |
| Диапазон частот | 50Гц…620кГц |
| Погрешность измерения частоты | ±0.1% |
| Диапазон уровней при выключеных фильтрах | 2,45В …0,6 мВ |
| Диапазон уровней при включеных фильтрах | 2,45В…0,04мВ |
Фильтры
|
0,3…3,4кГц |
| Основная погрешность измерения уровней при выключеных фильтрах: | ± 0,1дБ (при уровне 0дБ, частоте 1020Гц) |
| Частотная погрешность, погрешность входящего делителя | ± 0,2дБ |
| Диапазон измерения отношения сигнал/шум | до 50дБ |
| Диапазон измерения входящего сопротивления | 0,1Ом…10кОм |
| Питание | от внутренних аккумуляторов. Время непрерывной работы не менее 4 часов. |
| от внешнего источника постоянного тока напряжением (12±0,5)В. | |
