Соединители УЗНЦ05, УЗНЦ07

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

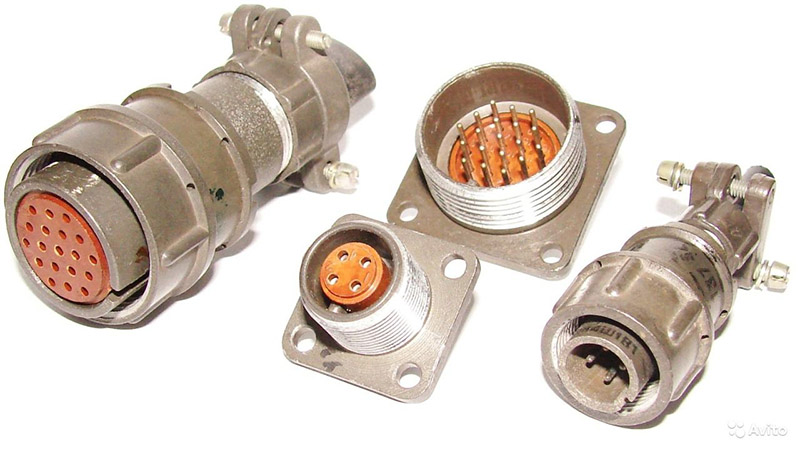

Соединители электрические низкочастотные цилиндрические типа УЗНЦ05, УЗНЦ07.

Соединитель УЗНЦ05(07) - 4(7, 10, 19)/10(12, 14, 18) В(Р) П-1 1(2) 0(1)-Г
ТУ У 32.1-14308479-001-2002, где:

  • У - Украина;
  • ЗНЦ - соединитель низкочастотный цилиндрический;
  • 05 (07) - порядковый номер разработки;
  • 4 (7,10,19) - количество контактов;
  • 10 (12,14,18) - условный размер корпуса;
  • В (Р) - часть соединителя: В - вилка; Р - розетка;
  • П - способ монтажа: пайка;
  • 1 - тип хвостовика - для объемного монтажа;
  • 1 (2) - покрытие рабочей части контактов: 1 - золото; 2 - серебро;
  • 0 (1) - тип кожуха: 0 - кожух отсутствует; 1 - кожух прямой неэкранированный;
  • Г - конструктивное исполнение вилки: Г - герметичное; отсутствие буквы - негерметичное;
  • ТУ У 32.1-14308479-001-2002 - обозначение технических условий.
  • Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики соединителей УЗНЦ05, УЗНЦ05

  • Рабочий ток на каждый контакт, не более, А 4;
  • Рабочее напряжение, В (ампл ), не более 250;
  • Сопротивление контактов, мОм, не более 5;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между контактами, пФ, не более 3;
  • Электрическая прочность изоляции, В (ампл ), не менее 1200;
  • Усилие расчленения контактов с контрольным
    штырем-калибром, Н (кгс), не менее 0,14 (0,014);
  • Усилие расчленения и сочленения
    соединителей, Н (кгс), не более 7,0 - 34,3 (0,7 - 3,5);
  • Момент вращения накидной гайки, Н·м (кгс·см), не менее 0,3 - 1,33 (3,0 - 13,3);
  • Скорость утечки воздуха через герметичную
    вилку (при перепаде давления до 99066 Па), л/ч, не более 0,01;
  • Количество сочленений-расчленений 500;
  • Минимальная наработка:
    • для соединителей с золотым покрытием контактов, ч 15000;
    • для соединителей с серебряным покрытием контактов, ч 10000;
    • Гамма-процентный срок сохраняемости, лет 15.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2500;
    • амплитуда ускорения, м/с2 (g) 147 (15).
  • Механический удар одиночного действия:
    • пиковое ударное ускорение м/с2 (g) 5000 (500);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 500 (50);
    • длительность действия, мс 2 - 10.
  • Температура среды, °С:
    • повышенная рабочая 85;
    • пониженная рабочая минус 60.
  • Смена температур: от максимальной рабочей температуры соединителя
    (с учетом температуры перегрева контактов) от 105 до пониженной рабочей температуры, °С до минус 60;
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 1,3·10-4 (10-6);
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Степень защиты по ГОСТ 14254-96 IP55;
  • Иней и роса, плесневые грибы, соляной туман;
  • Максимальная площадь сечения проводов, подсоединяемых к хвостовикам контактов,
    • не более 0,35 мм2 одного провода или двух проводов по 0,1 мм2 каждый.
