Соединители UA СНП2

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

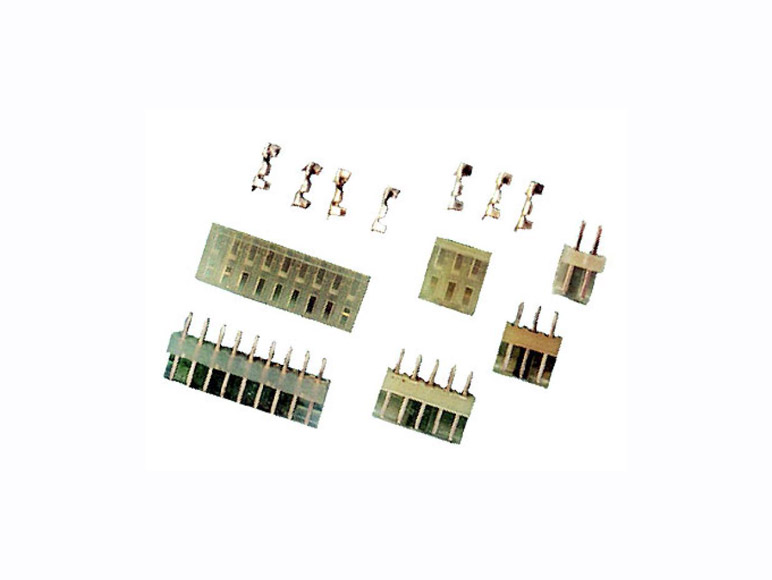

Соединители электрические низкочастотные прямоугольные типа UA СНП2.

Соединитель UA СНП2-2(3, 4, 5, 6, 8, 9, 10, 12, 14, 16)В(Р)П(О)2(3)2(3)-П ВКШУ.434426.004 ТУ, где
UA - Украина;
СНП - соединитель низкочастотный прямоугольный;
2 - порядковый номер разработки;
2 (3, 4, 5, 6, 8, 9, 10, 12, 14, 16) - количество контактов;
В (Р) - часть соединителя: В - вилка; Р - розетка;
П (О) - способ монтажа: П - пайка; О - обжатие;
2 (3) - тип хвостовика в зависимости от способа монтажа:
при пайке:
2 - хвостовик для прямого монтажа в отверстие печатной платы;
3 - хвостовик для углового монтажа в отверстие печатной платы;
при обжатии: 3 - хвостовик в форме жолоба.
2 (3) - покрытие рабочей части контактов: 2 - серебро, 3 - олово-висмут;
П - пожаробезопасное исполнение; отсутствие буквы - обычное;
ВКШУ.434426.004 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики соединителей UA СНП2

  • Ток на контакт, А, не более 2;
  • Напряжение, В (ампл ), не более 250;
  • Сопротивление контактов, Ом, не более 0,01;
  • Емкость между контактами, пФ, не более 2,5;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Электрическая прочность изоляции, В (ампл ) 1200;
  • Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,3 (0,03);
  • Усилие расчленения соединителей, Н (кгс) 25 (2,5) - 140 (14);
  • Наработка, ч, не менее 15000;
  • Число сочленений-расчленений 250;
  • Срок сохраняемости, лет, не менее 10.

Условия эксплуатация

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 80;
    • амплитуда ускорение, м/с2 (g) 50 (5).
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 150 (15).
  • Температура среды, °С:
    • повышенная рабочая 55;
    • пониженная рабочая минус 45.
  • Смена температур, °С от 75 до минус 45;
  • Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400);
  • Повышенная относительная влажность при температуре 25 °С, % не более 98;
  • Иней, роса, соляной туман (для контактов с серебряным покрытием);
  • Максимальная площадь сечения проводов, подсоединяемых к
    хвостовикам контактов розетки, мм2, не более 0,35.
