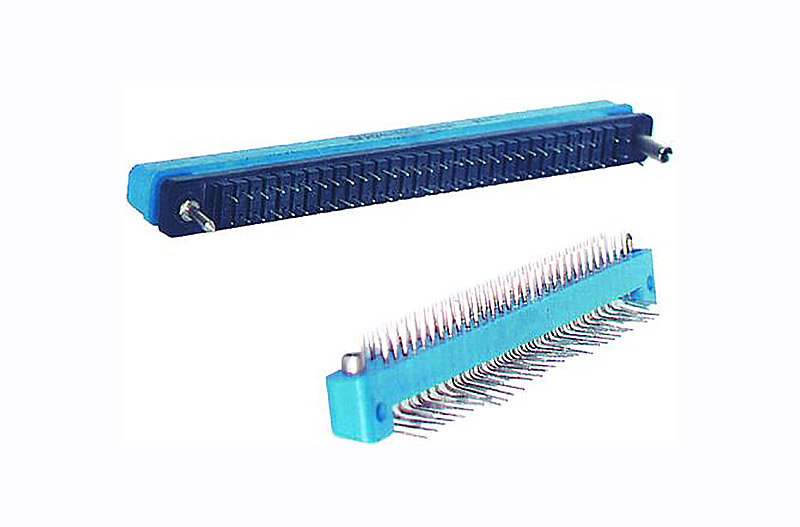

Соединители ГРПМ9У

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Соединители электрические низкочастотные прямоугольные типа ГРПМ9У.

Соединитель ГРПМ9У-14(18, 30, 31, 42, 52, 62)Ш(Г)У(П, С, Н)М 1(2)-В ТУ У 32.1-14308479-006-2004, ВКШУ.430429.008 ТУ, где:
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
9 - порядковый номер разработки;
У - Украина;
14(18, 30, 31, 42, 52, 62) - количество контактов;
Ш (Г) - тип контакта: Ш - штыревой, Г - гнездовой;
У(П,С,Н) - конструктивное исполнение:
У - вилка с угловым выводом для печатного монтажа;
П - розетка с прямым выводом для печатного монтажа (без гребенки);
С - розетка с прямым выводом для струнного (объемного) монтажа (с гребенкой);
Н - вилка с выводами для печатного монтажа внахлест;
М - модернизированный; 1 (2) - покрытие контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 32.1-14308479-006-2004, ВКШУ.430429.008 ТУ - обозначение технических условий.

Технические характеристики соединителей ГРПМ9У

  • Ток, А, не более 2;
  • Напряжение, В (ампл ) 250;
  • Сопротивление контактов, мОм, не более 8;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Электрическая прочность изоляции, В (ампл ) 1200;
  • Емкость между любыми соседними контактами, пФ, не более 2,5;
  • Усилие расчленения соединителей, Н (кгс) от 20 (2,0) до 90 (9,0);
  • Количество сочленений-расчленений 1000;
  • Гамма-процентная наработка при y = 99 %, ч 10000;
  • Гамма-процентный срок сохраняемости при y = 97,5 %, лет 25;

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 4000;
    • амплитуда ускорения, м/с2 (g) 300 (30).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 500 (50);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст) 1,3·10-4 (10-6);
  • Повышенная рабочая температура среды, °С 85;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур (с учетом перегрева контактов), °С от 115 до минус 60;
  • Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
  • Иней и роса, плесневые грибы, соляной туман, солнечная радиация;
  • Хвостовики контактов (розеток) допускают присоединение проводов сечением, мм2, не более 0,4.
