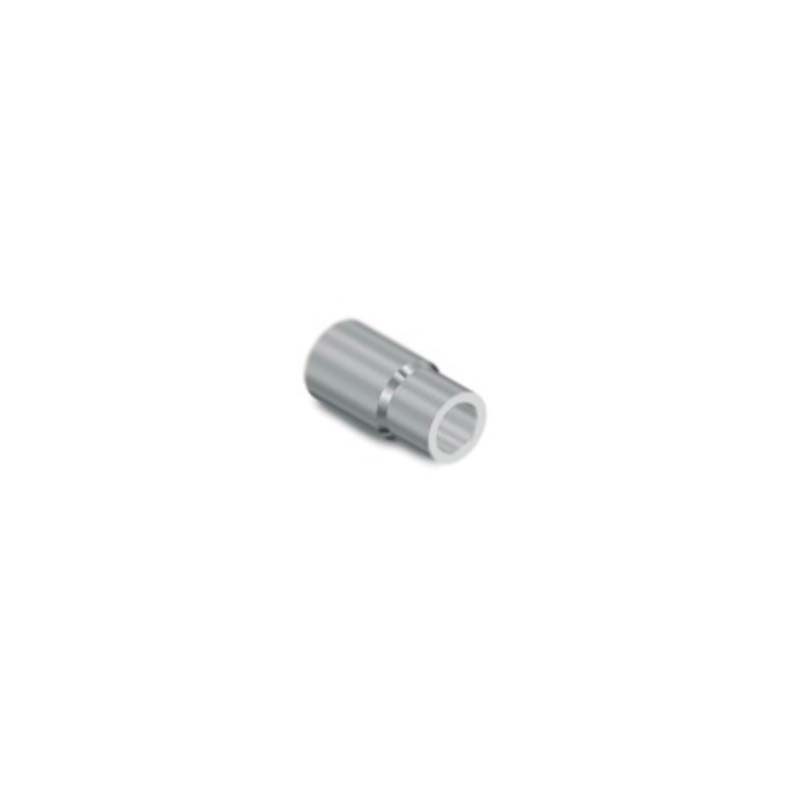

Соединитель понижающий H-SWRM
Описание
Соединитель понижающий H-SWRM - это соединительная часть системы трубопровода , которая используется в процессе монтажа трубопроводных систем различного назначения.
Характеристики
| Диаметр трубы P | Диаметр трубы T | Кодировка | d | D | E | L | Рабочее давление, бар |
| 1/4 | 1/8 | H-SWRM-4T-2T | 2,3 | 7,4 | 2,5 | 14,2 | 813 |
| 3/8 | 1/4 | H-SWRM-6T-4T | 4,6 | 12,2 | 7,1 | 19,1 | 530 |
| 1/2 | 1/4 | H-SWRM-8T-4T | 4,6 | 18,2 | 7,1 | 22,4 | 482 |
| 1/2 | 3/8 | H-SWRM-8T-6T | 8,1 | 15,7 | 7,9 | 22,4 | 482 |
| 3/4 | 1/2 | H-SWRM-12T-8T | 10,2 | 18,5 | 9,7 | 28,4 | 406 |
| 1 | 1/2 | H-SWRM-16T-8T | 10,2 | 18,5 | 9,7 | 35,1 | 344 |
| Кодировка | Подсоединения | *S316 | *STEL | *BRAS | |
| H-SWRM-4P-4T-* | Hy-Lok 1/4" | Hy-Lok 1/4" | - | - | |
| H-SWRM-6P-6T-* | Hy-Lok 3/8" | Hy-Lok 3/8" | - | - | |
| H-SWRM-6P-8T-* | Hy-Lok 3/8" | Hy-Lok 1/2" | - | - | |
| H-SWRM-8P-4T-* | Hy-Lok 1/2" | Hy-Lok 1/4" | - | - | |
| H-SWRM-8P-6T-* | Hy-Lok 1/2" | Hy-Lok 3/8" | - | - | |
| H-SWRM-8P-8T-* | Hy-Lok 1/2" | Hy-Lok 1/2" | - | - | |
| H-SWRM-12P-6T-* | Hy-Lok 3/4" | Hy-Lok 3/8" | - | - | |
| H-SWRM-12P-8T-* | Hy-Lok 3/4" | Hy-Lok 1/2" | - | - | |
| H-SWRM-12P-12T-* | Hy-Lok 3/4" | Hy-Lok 3/4" | - | - | |
| H-SWRM-16P-6T-* | Hy-Lok 1" | Hy-Lok 3/8" | - | - | |
| H-SWRM-16P-8T-* | Hy-Lok 1" | Hy-Lok 1/2" | - | - | |
| Кодировка | Подсоединения | *S316 | *STEL | *BRAS | |
| H-SWRM-4T-2T-* | Hy-Lok 1/4" | Hy-Lok 1/8" | - | - | |
| H-SWRM-6T-4T-* | Hy-Lok 3/8" | Hy-Lok 1/4" | - | - | |
| H-SWRM-8T-4T-* | Hy-Lok 1/2" | Hy-Lok 1/4" | - | - | |
| H-SWRM-8T-6T-* | Hy-Lok 1/2" | Hy-Lok 3/8" | - | - | |
| H-SWRM-12T-8T-* | Hy-Lok 3/4" | Hy-Lok 1/2" | |||
| H-SWRM-16T-8T-* | Hy-Lok 1" | Hy-Lok 1/2" | - | - | |
В кодировке изделия материал корпуса обозначен символом '*'.
- S316 - Нержавеющая сталь (316-я)
- STEL - Углеродистая сталь
- BRAS - Латунь
