Соединители УСНП58-72

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

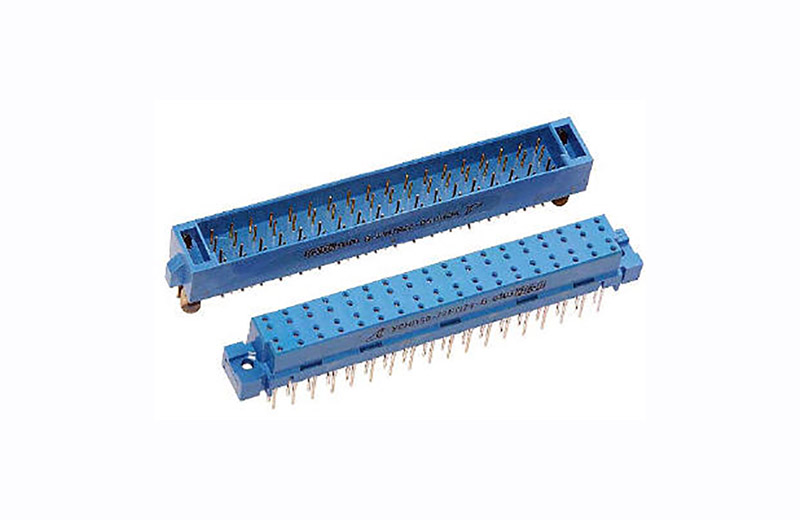

Соединители электрические низкочастотные прямоугольные типа УСНП58-72.

Вилка (Розетка) УСНП58-72В(Р) П 2(4) 1(2)-В
ТУ У 14308479.008-2002, ВКШУ.430429.006 ТУ где:
У - Украина;
СНП - соединитель низкочастотный прямоугольный;
58 - порядковый номер разработки;
72 - количество контактов;
В (Р) - тип контакта: В - штыревой; Р - гнездовой;
П - способ монтажа: пайка;
2 (4) - тип хвостовика:
2 - для прямого монтажа в отверстие печатной платы;
4 - для планарного монтажа на печатной плате;
1 (2) - покрытие рабочей части контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение В.2.1 по ГОСТ 15150-69;
ТУ У 14308479.008-2002, ВКШУ.430429.006 ТУ - обозначение технических условий.

Технические характеристики соединителей УСНП5872

  • Рабочий ток на каждый контакт, не более, А 2;
  • Рабочее напряжение, В (ампл ) 250;
  • Сопротивление контактов, мОм, не более 10;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Емкость между контактами, пФ, не более 2,5;
  • Электрическая прочность изоляции, В, не менее 1200;
  • Усилие расчленения контактов (гнезд) с контрольным
    калибром, Н (кгс) от 0,14 (0,014) до 0,5 (0,05);
  • Усилие расчленения соединителей, Н (кгс), не более 70 (7,0);
  • Количество сочленений-расчленений 500;
  • Минимальная наработка, ч 15000;
  • Минимальный срок сохраняемости, лет 15.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение м/с2 (g) 5000 (500);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 250 (25);
  • Температура среды, °С:
    • повышенная рабочая 70;
    • пониженная рабочая минус 60.
  • Смена температур, °С от 105 до минус 60;
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·103 (5);
  • Повышенная относительная влажность при температуре 35 °С, % 98;
  • Степень жесткости Х;
  • Иней, роса, соляной туман, плесневые грибы, статическая пыль, солнечное излучение;
  • Хвостовики контактов (розеток) допускают присоединение методом пайки одного провода
    сечением 0,2 мм2 или двух проводов сечением 0,14 мм2.
