Соединители ГРПМ2У

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

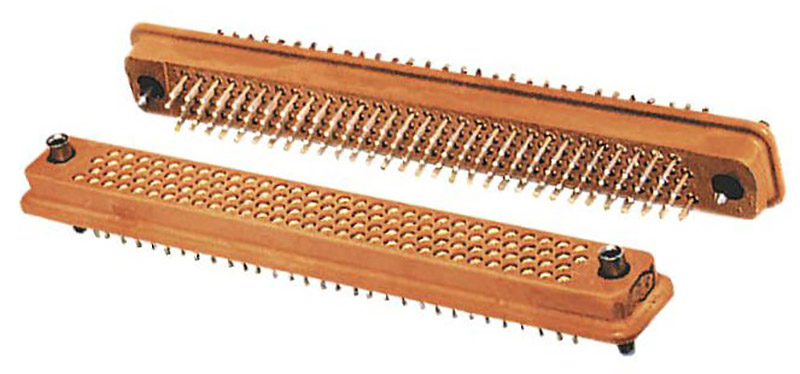

Соединители электрические низкочастотные прямоугольные типа ГРПМ2У.

Соединитель ГРПМ2У-30(46,62,90,122)Ш(Г)О(Оу,Пл)2(1)В ТУ У 32.1-14308479-005-2004, ВКШУ.430429.009 ТУ, где:
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
2 - порядковый номер разработки;
У - Украина;
30 (46, 62, 90, 122) - количество контактов;
Ш (Г) - тип контакта: Ш - штыревой, Г - гнездовой;
О (Оу, Пл) - конструктивное исполнение: О - обычное; Оу - обычное усиленное; Пл - плавающее;
2 (1) - покрытие контактов: 2 - серебро; 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
ТУ У 32.1-14308479-005-2004, ВКШУ.430429.009 ТУ - обозначение технических условий.

Технические характеристики соединителя ГРПМ2У

  • Ток, А, не более 2; 3.
  • Напряжение, В (ампл ) 250;
  • Сопротивление контактов, мОм, не более 5;
  • Сопротивление изоляции, МОм, не менее 5000;
  • Электрическая прочность изоляции, В (ампл ) 1200;
  • Емкость между любыми соседними контактами, пФ, не более 3;
  • Усилие расчленения соединителей, Н (кгс) от 50 (5,0) до 200 (20);
  • Количество сочленений-расчленений 1000;
  • Гамма-процентная наработка при y = 99 %, ч 7500;
  • Гамма-процентный срок сохраняемости при y = 97,5 %, лет 25.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2500;
    • амплитуда ускорения, м/с2 (g) 150 (15).
  • Акустический шум:
    • диапазон частот, Гц 50 - 10000;
    • уровень звукового давления, дБ 150.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150);
    • длительность действия, мс 1 - 2.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 400 (40);
    • длительность действия, мс 2 - 10.
  • Линейное ускорение, м/с2 (g) 500 (50);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст) 1,3·10^-10 (10^-12);
  • Повышенная рабочая температура среды, °С 85 и 100;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур (с учетом перегрева контактов), °С от 115 до минус 60;
  • Повышенная относительная влажность воздуха при температуре 35 °С, % 98;
  • Иней и роса, плесневые грибы, соляной туман, солнечная радиация, статическая пыль;
  • Хвостовики контактов соединителей допускают присоединение проводов сечением 0,4 мм2
    или два многожильных провода с суммарным сечением 0,4 мм2.
