Соединители ГРППМ5/6/7/8/10

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

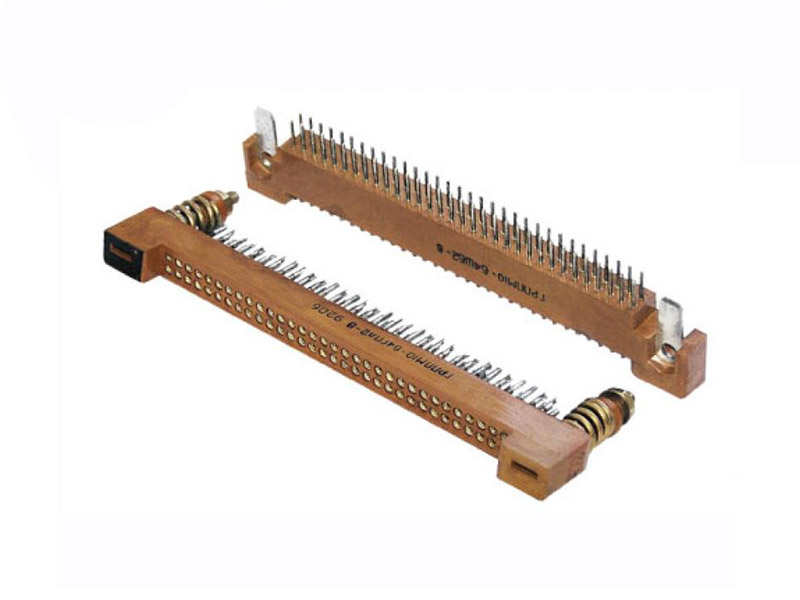

Соединители электрические низкочастотные прямоугольные типа ГРППМ5, ГРППМ6, ГРППМ7, ГРППМ8, ГРППМ10.

Вилка (Розетка) ГРППМ5(6, 7, 8, 10)-35(48, 57, 64, 90) Ш(Г) О(Пл, А, Б) 1(2)-В Ке0.364.010 ТУ, где:
ГРППМ - соединитель прямоугольный малогабаритный;
5 (6, 7, 8, 10) - порядковый номер разработки;
35 (48, 57, 64, 90) - количество контактов;
Часть соединителя: Ш - вилка; Г - розетка;
Конструктивное исполнение:
О - розетки ГРППМ5, ГРППМ6, ГРППМ10 прямые с контактами под объёмный монтаж;
Пл - розетка ГРППМ10 с плавающими контактами под объёмный монтаж;
А - вилка ГРППМ7 прямая под печатный монтаж;
Б - вилка ГРППМ10 угловая под печатный монтаж с уменьшенным межрядным
расстоянием хвостовиков штырей;
отсутствие буквы - розетки ГРППМ7,ГРППМ8 угловые под печатный монтаж;
розетки ГРППМ10 прямые под печатный монтаж;
вилки ГРППМ5, ГРППМ6, ГРППМ10 угловые под печатный монтаж;
вилки ГРППМ8 прямые под печатный монтаж;
Покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150-69;
Ке0.364.010 ТУ - обозначение технических условий.

Технические характеристики соединителей ГРППМ

  • Рабочий ток на контакт, А, не более 1;
  • Напряжение, В (ампл ) 100;
  • Испытательное напряжение, В (ампл ) 500;
  • Сопротивление контактов, Ом, не более 0,01;
  • Емкость между любыми контактами, пФ, не более:
    • шаг 5 мм 3;
    • шаг 2,5 мм и 3 мм 4.
  • Сопротивление изоляции, МОм, не менее 1000;
  • Усилие расчленения контактов с контрольным калибром, Н (гс), не менее 0,2 (20);
  • Усилие расчленения соединителей, Н (кгс), не менее:
    • ГРППМ5-35Ш2, ГРППМ5-35ГО2, ГРППМ6-35Ш2, ГРППМ6-35ГО2 56 (5,6);
    • ГРППМ6-57Ш2, ГРППМ6-57ГО2 88 (8,8);
    • ГРППМ7-90ША1, ГРППМ7-90ША2, ГРППМ7-90Г1, ГРППМ7-90Г2 135 (13,5);
    • ГРППМ8-48Ш2, ГРППМ8-48Г2 75 (7,5);
    • ГРППМ10-64ШБ2, ГРППМ10-64ГПл2, ГРППМ10-64Г2 102 (10,2);
    • ГРППМ10-90Ш1, ГРППМ10-90Ш2, ГРППМ10-90Г1, ГРППМ10-90Г2, ГРППМ10-90ГО2 150 (15).
  • Число сочленений-расчленений 250;
  • Минимальная наработка, ч 10000;
  • Минимальный срок сохраняемости, лет 12.

Условия эксплуатации

  • Синусоидальная вибрация:
    • диапазон частот, Гц 1 - 2000;
    • амплитуда ускорения, м/с2 (g) 100 (10).
  • Акустический шум:
    • диапазон частот, Гц 5 - 10000;
    • уровень звукового давления, дБ 140.
  • Механический удар многократного действия:
    • пиковое ударное ускорение, м/с2 (g) 350 (35);
    • длительность действия, мс 2 - 10.
  • Механический удар одиночного действия:
    • пиковое ударное ускорение, м/с2 (g) 1500 (150);
    • длительность действия , мс 1 - 2.
  • Линейное ускорение, м/с^2 (g) 1000 (100);
  • Атмосферное пониженное рабочее давление, Па (мм рт ст ): 3,9·102 (3);
  • Повышенная рабочая температура среды, °С 70;
  • Пониженная рабочая температура среды, °С минус 60;
  • Смена температур (с учётом температуры перегрева контактов),°С: от 100 до минус 60;
  • Повышенная относительная влажность при температуре среды 35 °С, % 98;
  • Иней и роса, солнечное излучение, соляной туман, плесневые грибы;
  • Хвостовики контактов допускают присоединение проводов сечением, мм2:
  • для розеток ГРППМ5 и ГРППМ6 0,14;
  • для розеток ГРППМ10;
  • одного провода 0,35;
  • двух проводов, для каждого 0,14.
