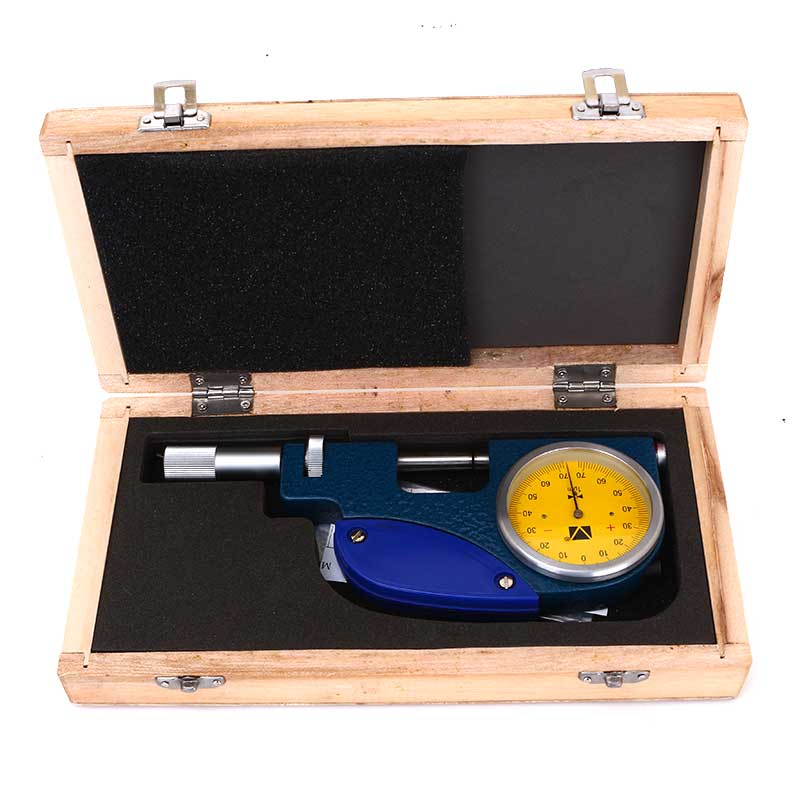

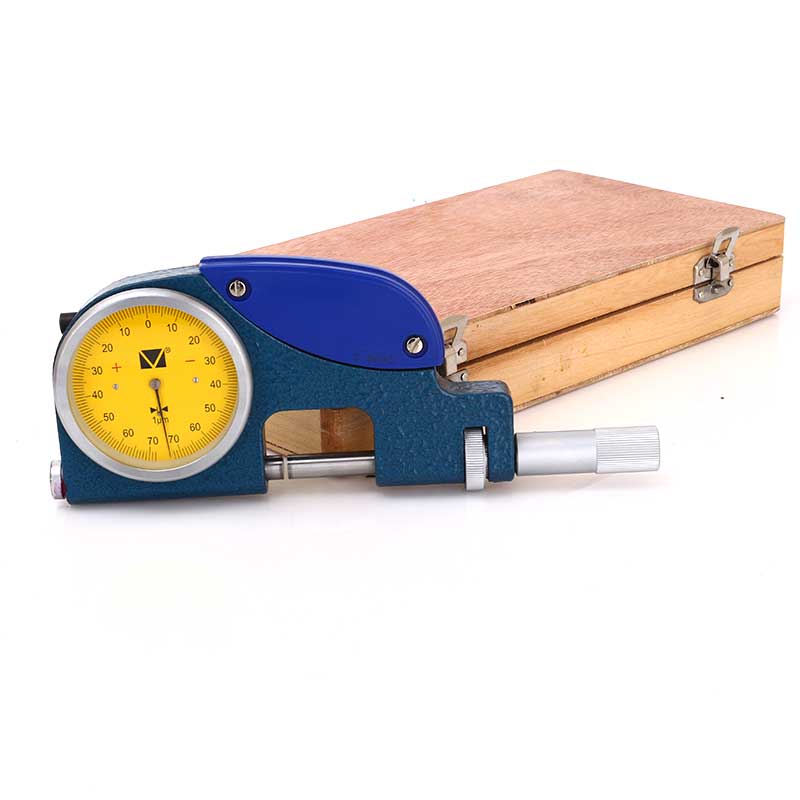

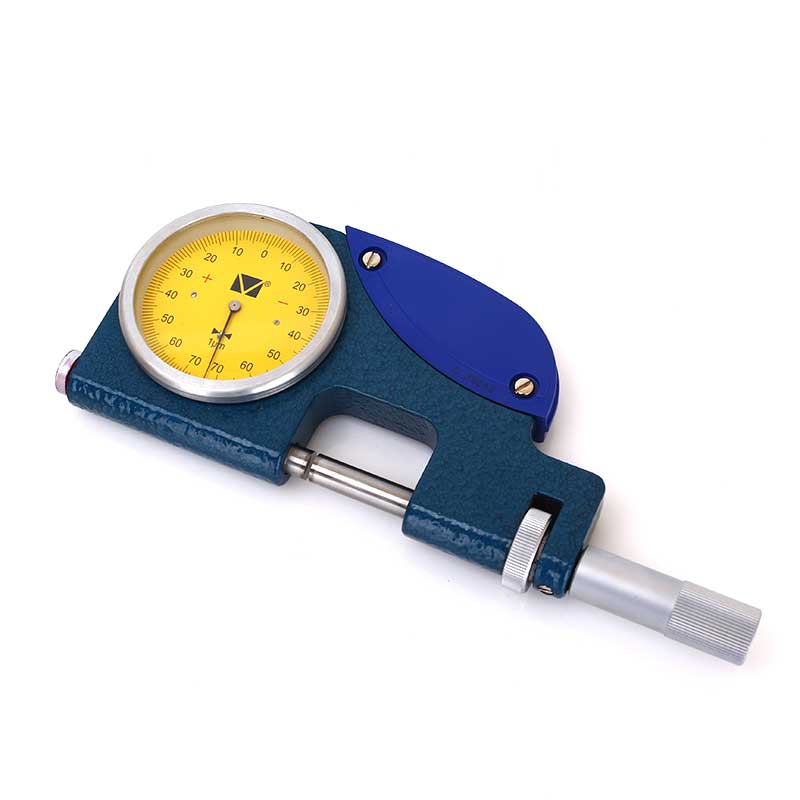

Скоба рычажная правая СР-В

Скоба рычажная правая со встроенным индикатором СР-В используется для универсального измерения наружных линейных размеров прецизионных шлифованных деталей при помощи относительного метода. Рычажная скоба применяется в условиях точного приборостроения и машиностроения.

ГОСТ 11098 75

Принцип действия:

Продольно вводимый измерительный щуп отходит обратно при помощи кнопки-рычага отвода. Находящийся напротив щуп является точно регулируемым. Оба щупа оснащены твердыми сплавами. Скоба снабжена теплоизолированными накладками, а также имеет сменный регулируемый центрирующий упор, который применяется для установки скобы на измеряемом изделии.

Устройство СР-В обеспечивает непрерывающееся измерительное усилие, что является очень важной деталью для повторяемости измерений.

Рычажные скобы СР-В выпускаются со следующими размерами – СР 100-75; 75-50; 50-25; 25-0.

Цена деления составляет 0,001 миллиметров. Применение рычажных скоб со встроенным индикатором правого вида обеспечивают высокую надежность в работе и  очень точные измерения.



Тип Диапазон Погрешность Усилие
СР-В-25-ПР, кл.1 0-25мм ±0,0014мм 0,6Н
СР-В-25-ПР кл.2 0-25мм ±0,002мм 0,6Н
СР-В-50-ПР кл.1 25-50мм ±0,0014мм 0,6Н
СР-В-50-ПР кл.2 25-50мм ±0,002мм 0,6Н
СР-В-75-ПР кл.1 50-75мм ±0,001мм 0,6Н
СР-В-75-ПР кл.2 50-75мм ±0,002мм 0,6Н
СР-В-100-ПР кл.1 75-100мм ±0,0014мм 0,6Н
СР-В-100-ПР кл.2 75-100мм ±0,002мм 0,6Н
  • Скоба рычажная СР-В-25-ПР, кл.1
  • Скоба рычажная СР-В-25-ПР кл.2
  • Скоба рычажная СР-В-50-ПР кл.1
  • Скоба рычажная СР-В-50-ПР кл.2
  • Скоба рычажная СР-В-75-ПР кл.1
  • Скоба рычажная СР-В-75-ПР кл.2
  • Скоба рычажная СР-В-100-ПР кл.1
  • Скоба рычажная СР-В-100-ПР кл.2
