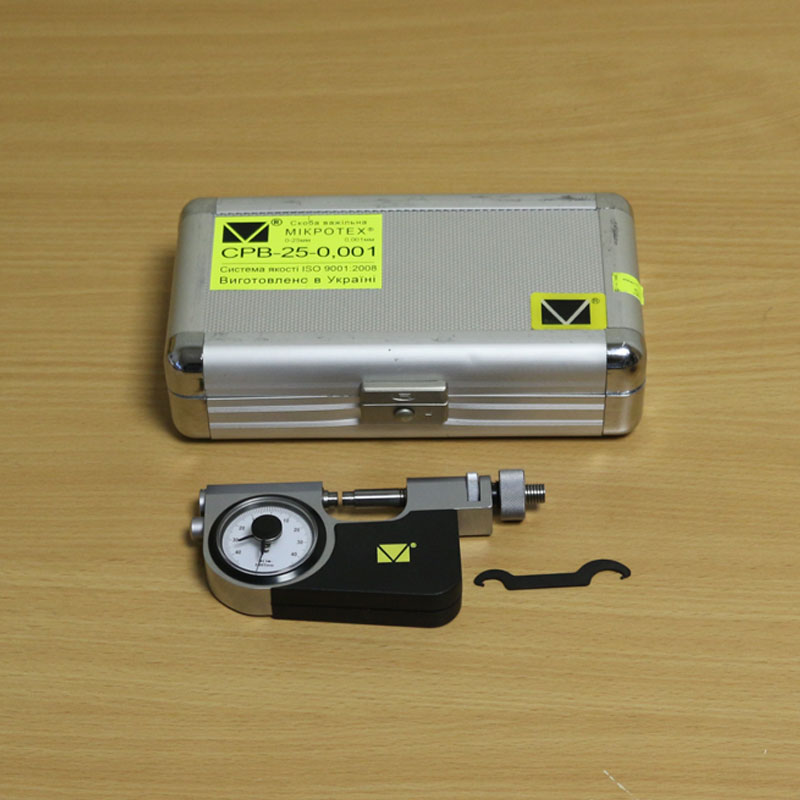

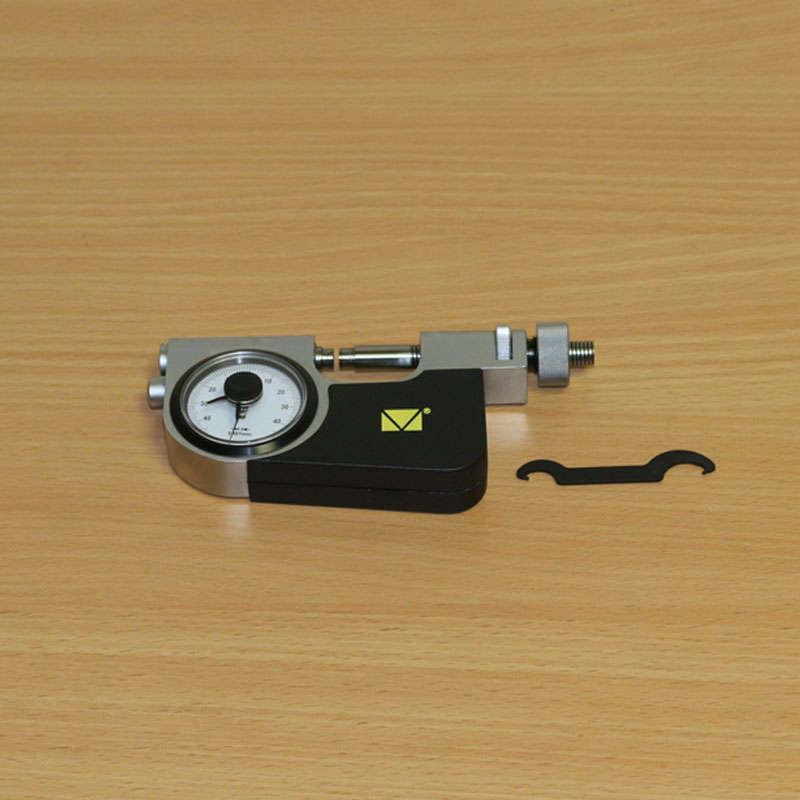

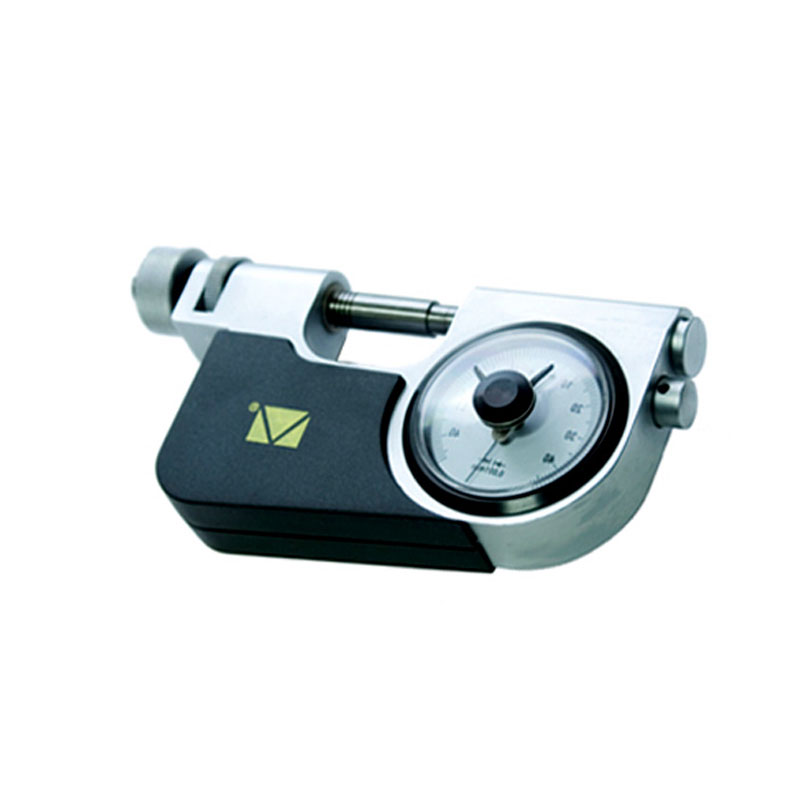

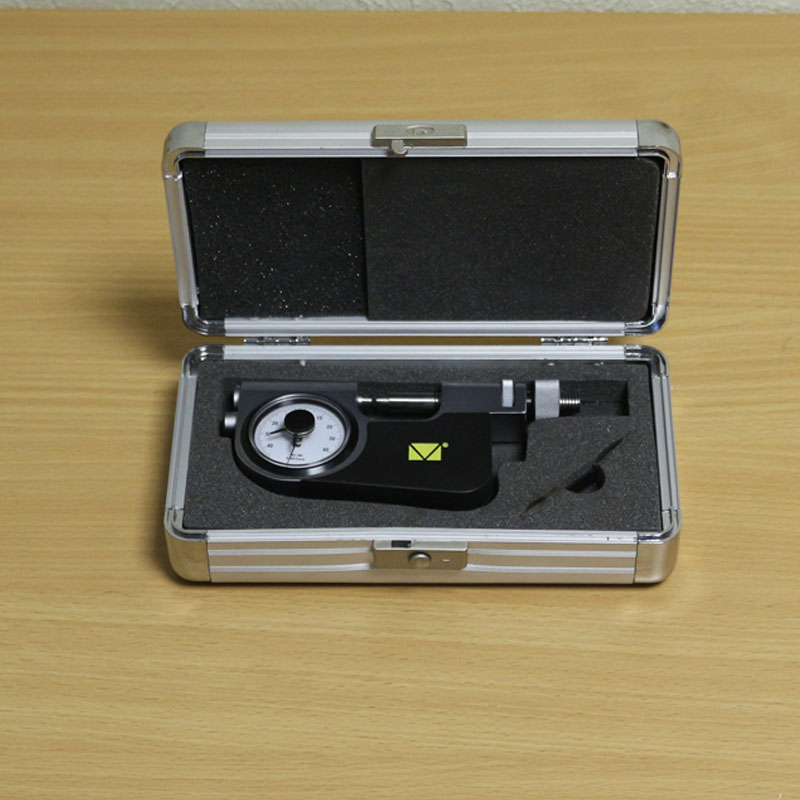

Скоба рычажная СР-В со встроенным индикатором (левая)

Скоба рычажная левая СР-В-25; СР-В-25; СР-В-50; СР-В-50; СР-В-75; СР-В-75; СР-В-100; СР-В-100 со встроенным индикатором используется для универсального измерения наружных линейных размеров прецизионных шлифованных деталей при помощи относительного метода. Рычажная скоба применяется в условиях точного приборостроения и машиностроения.

Принцип действия:

Продольно вводимый измерительный щуп отходит обратно при помощи кнопки-рычага отвода. Находящийся напротив щуп является точно регулируемым. Оба щупа оснащены твердыми сплавами. Скоба снабжена теплоизолированными накладками, а также имеет сменный регулируемый центрирующий упор, который применяется для установки скобы на измеряемом изделии.

Устройство СР-В обеспечивает непрерывающееся измерительное усилие, что является очень важной деталью для повторяемости измерений. Рычажные скобы выпускаются со следующими размерами – СР 100-75; 75-50; 50-25; 25-0. Цена деления составляет 0,001 миллиметров.

Применение рычажных скоб со встроенным индикатором левого вида обеспечивают высокую надежность в работе и  очень точные измерения.

Тип Диапазон Погрешность Усилие
СР-В-25 кл.1 0-25мм ±0,0014мм 0,6Н
СР-В-25 кл.2 0-25мм ±0,002мм 0,6Н
СР-В-50 кл.1 25-50мм ±0,0014мм 0,6Н
СР-В-50 кл.2 25-50мм ±0,002мм 0,6Н
СР-В-75 кл.1 50-75мм ±0,0014мм 0,6Н
СР-В-75 кл.2 50-75мм ±0,002мм 0,6Н
СР-В-100 кл.1 75-100мм ±0,0014мм 0,6Н
СР-В-100 кл.2 75-100мм ±0,002мм 0,6Н
  • Скоба рычажная СР-В-25 кл.1
  • Скоба рычажная СР-В-25 кл.2
  • Скоба рычажная СР-В-50 кл.1
  • Скоба рычажная СР-В-50 кл.2
  • Скоба рычажная СР-В-75 кл.1
  • Скоба рычажная СР-В-75 кл.2
  • Скоба рычажная СР-В-100 кл.1
  • Скоба рычажная СР-В-100 кл.2
