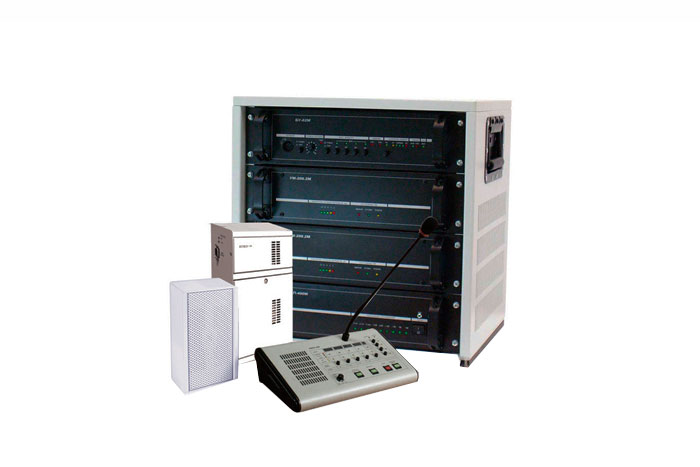

Система Парк-1М

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Система Парк-1М предназначена для организации двухсторонней громкоговорящей связи в пределах промышленных объетов , конфигурация и технология работы которых требует не более двух командиров(операторов) и не более 4 независимо адресуемых фидеров суммарной трансляционной мощностью не более 400 Вт.

Область применения

Система громкоговорящей связи широко используется на предприятиях и объектах железнодорожного транспорта.

Конструктивное исполнение

В состав системы Парк-1М входит:

  • Оборудование центральной аппаратной:
    • усилительно-коммутационная станция (УКС) УКС:1K-4Ф-N.
    • вводно-защитное устройство ВЗУ-1К-4Ф,
    • трубка телефонная,.
    • кабель "Сеть".
  • Пультовое оборудование (оборудование командиров):
    • пульт командира переговорный ПКП-4Ф,
    • блок питания и защиты БП/ВЗУ-1К,
    • педаль управления ПД,
    • кабель "Вход".
  • Напольное оборудование (оборудование исполнителей)*:
    • парковое переговорное устройство ППУ.М2,
    • парковое переговорное устройство ППУ.М2В,
    • громкоговоритель рупорный ГР 10/10,
    • линейный трансформатор ТЛТ 200Р.
Технические характеристики
Параметры Значение
Выходная мощность УКС, Вт 400
Максимальная длина кабельных линий:
  • от УКС до пульта командира, м
  • от УКС до наиболее удаленного паркового переговорного устройства, м
1200
4000
Максимальное количество парковых переговорных устройств на фидере, шт 20

Функциональные возможности

Система Парк-1М обеспечивает:

  • передачу сообщений дежурного или помощника по одному или произвольно задаваемой группе фидеров;
  • одновременную передачу по "громкому" оповещению сообщений дежурного или помощника по всем фидерам передачи, а также на другой пульт ПКП-4Ф;
  • симплексная громкоговорящая связь между пультом дежурного или помощника и постами в режиме "тихой" (передача сообщений на громкоговоритель переговорного устройства) или "громкой" (передача сообщений на громкоговорители оповещения) связи;
  • громкоговорящую связь в режиме "тихой" или "громкой" связи между постами, находящимися на одном фидере;
  • громкоговорящую связь между пультами дежурного и помощника;
  • "громкое" оповещение по всем или только по назначенным фидерам информации, поступающей от внешнего источника звуковых сигналов;
  • организацию дополнительного канала двусторонней симплексной связи между пультом дежурного или помощника и абонентом по типу диалоговой связи "клиент-кассир";
  • оценку состояния фидеров передачи с помощью встроенного устройства тестового контроля.
