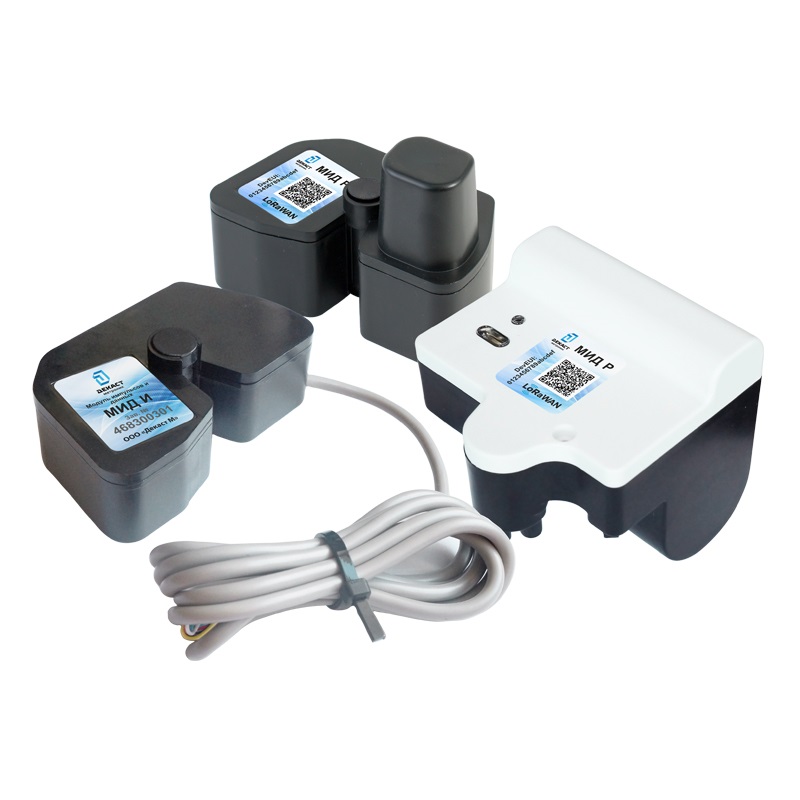

Модули МИД

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Модули МИД предназначены для выполнения измерений аналоговых величин и передачи результатов через интерфейс удаленного доступа.

Устройство и принцип действия

Модуль может работать только с одним датчиком

Перед началом использования, производится подключение датчика к МИД, с помощью многопозиционного переключателя вводится тип Датчика, затем выполняются калибровка и настройка шкалы измеряемой величины, для вывода на цифровое табло.

Интерфейс удаленного доступа к МИД выполнен на шине RS485. Устройство является пассивным элементом в сети – ведомым. Доступ к регистрам модуля МИД выполняется с помощью команд.Для обмена данными в сети используется протокол Modbus-RTU.

Пользователь может настраивать МИД на различные типы и уровни входных аналоговых сигналов - потенциальные и токовые, что позволяет использовать широкий перечень стандартных измерительных электрических аналоговых датчиков.

Перечень датчиков
Измерение температуры
Настройка выполнена для использования платиновых  датчиков Pt100 и Pt1000.
0х0600 Датчик температуры платиновый Pt100
0х0601 Датчик температуры платиновый Pt1000
0х0602 Датчик температуры аналоговый ТС-1047А
Измеритель с токовым входом
Настройка выполнена для использования  токовых датчиков 4-20мА
0х0610 Измеритель давление
0х0611 Измеритель расхода пара
0х0612 Измеритель расхода газа
Измеритель напряжения
Прямое измерение напряжения в милливольтах. Шкала измерения от 0 до 5 вольт. Для расширения диапазона измерения, необходимо в цепь измерения, последовательно, подключать добавочные резисторы.
0х0620 Измеритель – милливольтметр со шкалой от 0,000 до 5,000 В
Измеритель концентрации
Настройка выполнена для использования датчиков с потенциальным выходом. Процесс измерения управляется с внешнего входа «Начать измерение». Измерение выполняется при поступлении на внешний вход «Высокого» уровня сигнала TTL.
0х0630 Измеритель концентрации кислорода О2
0х0631 Измеритель концентрации угарного газа CO
