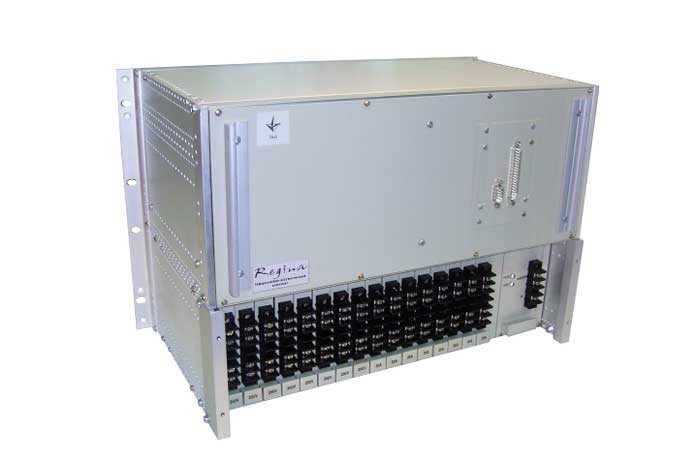

Система мониторинга Регина-Ч

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Информационно-диагностический комплекс Регина предназначен для:

  • регистрации аналоговых и дискретных сигналов,
  • анализа развития аварийных ситуаций,
  • оценки функционирования устройств релейной защиты и автоматики,
  • определения места повреждения при коротких замыканиях на линиях электропередачи,
  • определения остаточного ресурса высоковольтных выключателей,
  • построения суточной ведомости режимов,
  • проведения фазового и гармонического анализа синусоидальных сигналов,
  • выделения симметричных составляющих в трехфазных сетях переменного напряжения,
  • вывода информации в виде текстовых сообщений , графиков и таблиц на экран дисплея и на печать, а также передачи зарегистрированной и обработанной информации на любые высшие уровни управления.
Технические характеристики
Параметры Значение
Количество аналоговых входов 16 - 32
Количество дискретных входов 224, 448, 672
Частота дискретизации , Гц 1000 - 5000
Длительнос ть регистрации одного события не ограничено
Количество регистрируемых событий не ограничено
Продолжительность регистрации доаварийного режима , мс как правило 200
Режим регистрации дискретных сигналов непрерывный
Номинальное значение входного переменног о тока Iн, А 1 или 5
Номинальное значение входного переменного напряжения , В 100
Диапазоны регистрации аналоговых сигналов :
  • по переменному току , I н
  • по переменному напряжению , В
  • по постоянному току , А
  • по постоянному напряжению , В
 от 0,1 до 40
от 0,001 до 1000
от -0,02 до 0,02
от -150 до 150
от -10 до 10
от -400 до 400
Переход на регистрацию аварийного режима :
  • при изменении состояния любых ( выбранных заказчиком ) дискретных сигналов,
  • при выходе за пределы уставок любых ( выбранных заказчиком ) аналоговых сигналов,
  • при внешнем спуске

Конструктивное исполнение

Базовым элементом комплекса Регина являются распределенные по объекту регистраторы аналоговых и дискретных сигналов.

Число регистраторов определяется количеством аналоговых и дискретных сигналов, подлежащих обработке. Регистраторы фиксируют эле ктрические сигналы переменного и постоянного тока и напряжения, а также дискретные сигналы « сухой контакт » или потенциальные.

Блоки ввода аналоговых сигналов, ввода и вывода дискретных сигналов обеспечивают гальваническую развязку входных цепей друг от друга, от шин питания и корпуса блока
