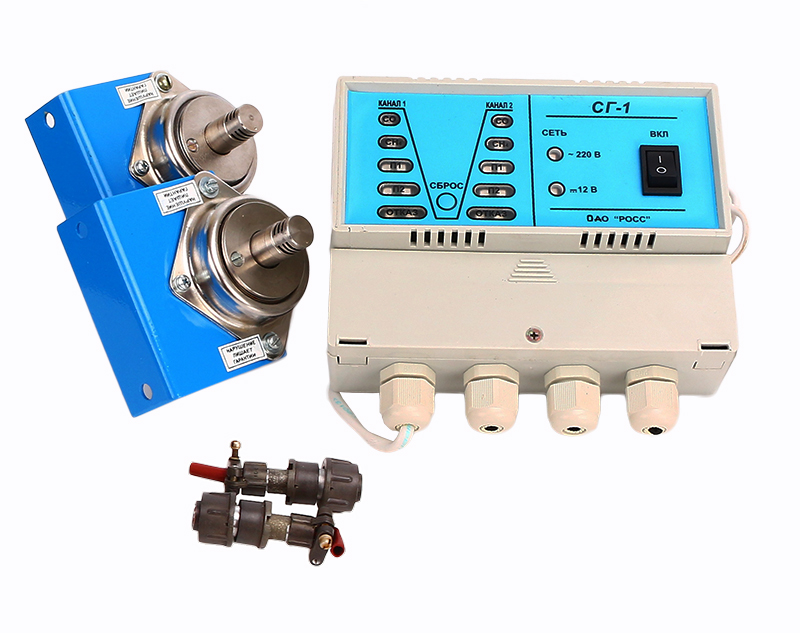

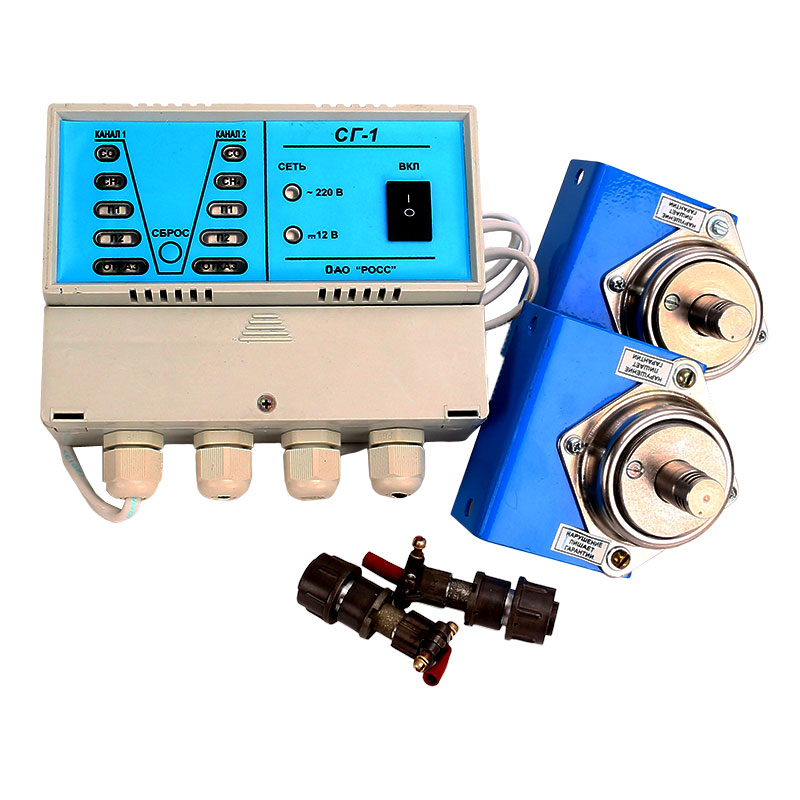

Сигнализаторы коммунальные СГ-1

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Микропроцессорные сигнализаторы нового поколения СГ-1 предназначены для автоматического непрерывного контроля довзрывоопасных концентраций природного газа(метана) и объемной доли окиси углерода в воздухе, выдачи электрических сигналов на внешние устройства и коммутации внешних цепей при превышении установленных значений объемной доли метана и окиси углерода в воздухе.

Область применения

В любых промышленных, коммунально-бытовых, бытовых помещениях, топочных и котельных различной мощности, работающих на сжиженном и природном газах, производственных, административных, общественных зданиях и сооружениях, не имеющих взрывоопасных зон по ПУЭ.

Достоинства СГ-1

  • Избирательный контроль окиси углерода и метана (природного газа)
  • Микропроцессорное управление
  • Произвольность конфигурации каналов измерения, гарантирующая высокую гибкость и индивидуальность применения
  • Два порога срабатывания в каждом канале
  • Наличие»сухих»контактов реле по каждому порогу сигнализации
  • Возможность работы с любыми типами отсечных клапанов и сигнальных устройств 220 В переменного или 12 В постоянного тока и не требуют для согласования с ними дополнительных устройств
  • Звуковая и визуальная сигнализация по каждому каналу при достижении пороговых концентраций
  • Возможность подключения двух независимых взаимно резервирующих источников питания

Условия эксплуатации

  • температура окружающей и контролируемой среды, °C, от -10 до +50;
  • относительная влажность воздуха при температуре 25 °C, % до 98;
  • атмосферное давление, мм рт. ст. от 630 до 800.

Характеристики

Наименование показателя Значение
Время прогрева сигнализатора, мин., не более 5
Уровень звукового давления при выдачи сигнала по оси звукоизлучателя на расстоянии 1 м, дБ, не менее 60
Мощность, потребляемая сигнализатором от сети 220 В и ток, потребляемый сигнализатором от внешнего источника резервного питания: Мощность, потребляемая от сети 220 В, не более Ток, потребляемый от внешнего источника резервного питания, А, не более
в дежурном режиме (в зависимости от исполнения) 7,0 от 0,100 до 0,150
в режиме тревоги (в зависимости от исполнения) 7,0 от 0,150 до 0,250
Габаритные размеры, мм, не более:
датчик ДТХ-165 85х85х90
датчик ДЭХ-15 85х115х90

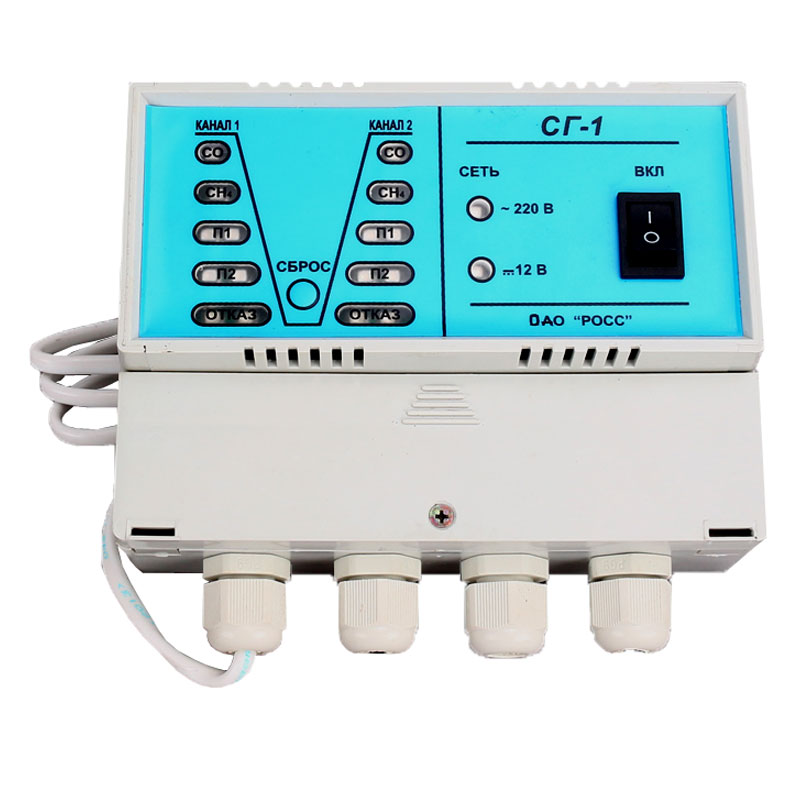

блок БПС-170-1…170-3 155х140х65
Масса, кг, не более:
датчик ДТХ-165 0,28
датчик ДЭХ-15 0,25
блок БПС-170-1…170-3 0,65
Длина линии связи»датчик-блок», м, не более 200
Средняя наработка на отказ, ч., не менее 50000
Полный средний срок службы, лет, не менее 10
Электропитание газоанализаторов осуществляется:
основное — от сети переменного тока напряжением 220 В,
резервное — от внешнего источника постоянного тока (аккумуляторной батареи) напряжением 12,0 В
Характеристики модификаций
Наименование характеристик Значение характеристики для сигнализатора исполнений
СГ-1-1, СГ-1-3 (Канал-1) СГ-1-2, СГ-1-3 (Канал-2)
Поверочный компонент метан окись углерода
Диапазон измерений, объемная доля, % от 0 до 2,5
(от 0 до 50 % НКПР)
от 0 до 0,0107
(от 0 до 125 мг/м3)
Пределы допускаемой основной абсолютной погрешности, объемная доля, % ±0,25 (±5% НКПР) ±0,00085
(±10 мг/м3)
Номинальное значение сигнальной объемной доли, %, при выдаче сигналов «Порог1» 1,0 (20% НКПР) 0,0017 (20 мг/м3)
«Порог2» 2,0 (40% НКПР) 0,0086 (100 мг/м3)
Время срабатывания сигнализатора, с, не более 10 45

Модификации

Условное обозначение исполнения Условное обознаяения блока БПС Условное обозначение датчика Контролируемые компоненты
СГ-1-1 БПС-170-1 ДТХ-165
ДТХ-165
Природный газ по
ГОСТ 5542
СГ-1-2 БПС-170-2 ДЭХ-15
ДЭХ-15
Окись углерода
СГ-1-3 БПС-170-3 ДТХ-165
ДЭХ-15
Природный газ по
ГОСТ 5542
Окись углерода
