Сигнализатор ВС-541

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

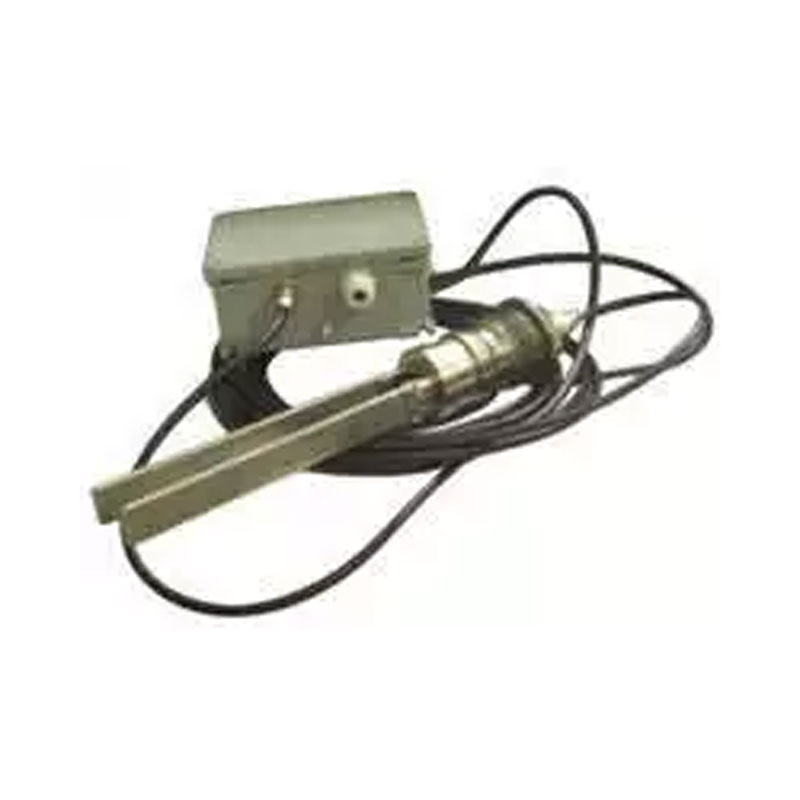

ВС-541 – сигнализатор вибрационного типа, определяющий предельные уровни жидких веществ. Выполнен в форм-факторе раздельной конструкции: вибрационная вилка-детектор (камертонный преобразователь) и выносной электронный блок, соединенные через штекерный разъем кабелем длиной 4 м, входящим в комплект поставки прибора. Устройство выполняет все функции классических поплавковых и емкостных датчиков, но при этом полностью не зависит от температуры, плотности и электрических свойств контролируемой жидкости. Элементы прибора, контактирующие с рабочей средой, выполнены их нержавеющей стали, что позволяет эксплуатировать сигнализатор как в химической, так и в пищевой промышленности.

Назначение сигнализатора ВС-541

Прибор ВС-541 предназначен для точного определения предельных уровней жидкостей в различных резервуарах хранения, емкостях, оснащенных механизмом перемешивания, а также трубопроводах. Вибрационная вилка устройства не реагирует на пену, воздушные пузыри и завихрения жидкости, определяя точное положение поверхности жидких материалов. Конструкция сигнализатора предусматривает легкий монтаж и отсутствие необходимости в постоянном обслуживании. Прибор не предназначен для эксплуатации во взрывоопасной среде.

Устройство и работа

Прибор состоит из вибрационной вилки, управляемой пьезоэлектрическим устройством, и выносного блока управления. Вилка обладает собственной частотой колебаний (80 Гц), которая меняется при ее погружении в жидкую (рабочую) среду. Электронный блок фиксирует разность частот колебаний для определения необходимости срабатывания подключенного к устройству реле. Переключение типа определения уровня жидкости (верхний или нижний предел) осуществляется посредством установки перемычек на плате прибора в соответствующее положение.

Характеристики

Тип устройства

Раздельная конструкция, вибрационный

Тип соединения с резервуаром

Резьбовая муфта

Диапазон давления рабочей среды, бар

-1…16

Температура рабочей среды (контролируемой жидкости), 0С

От -40 до +150

Верхний предел вязкости контролируемой жидкости, мм2/сек

10000

Нижний порог плотности контролируемой жидкости, гр/см3

0,5

Параметры питания

220-240 В; 50/60 Гц

Максимальное сечение провода кабеля электрического подключения, мм2

1,0

Максимальные параметры подключаемой нагрузки

5 А/300 В

Тип сигнального выхода

Релейный, перекидной контакт

Тип сигнализации о срабатывании

Светодиодный индикатор

Время срабатывания сигнализатора, сек

при освобождении от жидкости:

1,5

при покрытии жидкостью:

1,0 - 3,0

Класс защиты корпуса электронного блока

IP66

Марка стали контактирующих со средой элементов

12Х18Н10Т

Температура хранения, 0С

От -40 до +85

Габариты, мм

корпуса электронного блока:

136х115х62

вибрационной вилки (без учета удлинителя):

250х35х22

Вес, кг

Около 2,1
