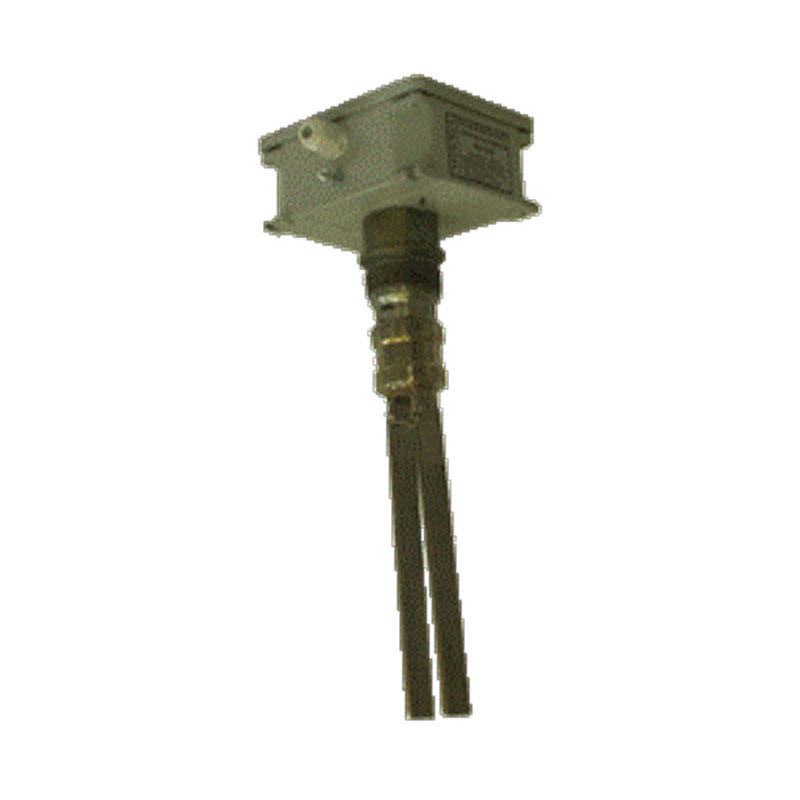

Сигнализатор ВС-340 относится к классу вибрационных систем, при помощи которых можно установить уровень сыпучего материала, находящегося в резервуаре. С помощью этих приборов контролируется наполнение также гранулированными или пылевидными материалами, которые насыпаются в емкости при атмосферном давлении и температуре материала не больше 600С. Благодаря таким устройствам организовывается система защиты от переполнения хранилищ сыпучих материалов.

Назначение сигнализатора ВС-340

Сигнализатор может применяться для контроля различных материалов с мелкой и средней фракцией его частиц. Среди основных и наиболее часто используемых материалов можно назвать следующие:

  • Различное зерно;
  • Сахар и пудра;
  • Мука, крахмал;
  • Моющие порошки;
  • Цемент и гипс;
  • Песок и мел и прочее.

Конструкционные особенности исполнения и работа сигнализаторов

Сигнализатор ВС-340 конструктивно представлен как моноблочный вариант прибора, воплотивший в своей конструкции камертонные преобразователи и электронные блоки, которые объединены в едином корпусе. Устройство отличается уровнем защищенности от попадания пыли и влаги IP 66. Вибрационная вилка-преобразователь приводится в действие специальным пьезоэлектрическим узлом, который заставляет ее вибрировать на определенной резонансной частоте.

Если вибрационный элемент устройства погружается в сыпучую жидкость, частота колебаний изменяется. Эти изменения фиксируются с помощью измерительного блока, который проводит расчет по установленному алгоритму и формирует исполнительный импульс для отключения устройства, подающего материал в резервуар. Элементы сигнализатора, которые имеют контакт с веществом, изготавливаются из нержавеющей стали. Благодаря этому устройства ВС-340 могут использоваться в пищевой, химической и сельскохозяйственной отраслях.

Преимущества вибрационных сигнализаторов

Предложенные датчики выгодно отличаются от схожих приборов с другим конструкционным исполнением. Использование этих устройств не требует проведения дополнительных испытаний и допусков, датчики не нуждаются в калибровке, устойчивы к воздействию конденсата.

Предложенный тип датчиков может монтироваться в любом пространственном положении, в их конструкции отсутствуют подвижные детали, что говорит об их высокой отказоустойчивости. Сигнализаторы ВС-340 успешно могут применяться для определения уровня твердых материалов с минимальными показателями плотности вещества.

Название характеристики

Значение

Величина частиц контролируемого сыпучего вещества:

до 10 мм

Тип конструкции:

моноблочный

Система питания:

Переменный ток с напряжением 220-240 В, 50 Гц

Выход управляющего сигнала:

Релейного типа, перекидной контакт

Тип сигнализации срабатывания:

светодиодная

Временной интервал срабатывания:

от 1 до 3 сек

Нагретость контролируемого сыпучего материала:

от -400C до +600C

Вес устройства:

не больше 2,1 кг

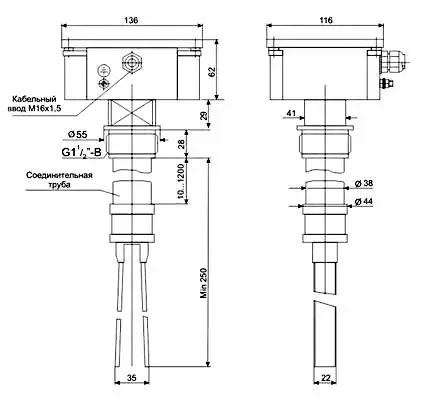

Габариты прибора

Схема габаритов ВС-340
