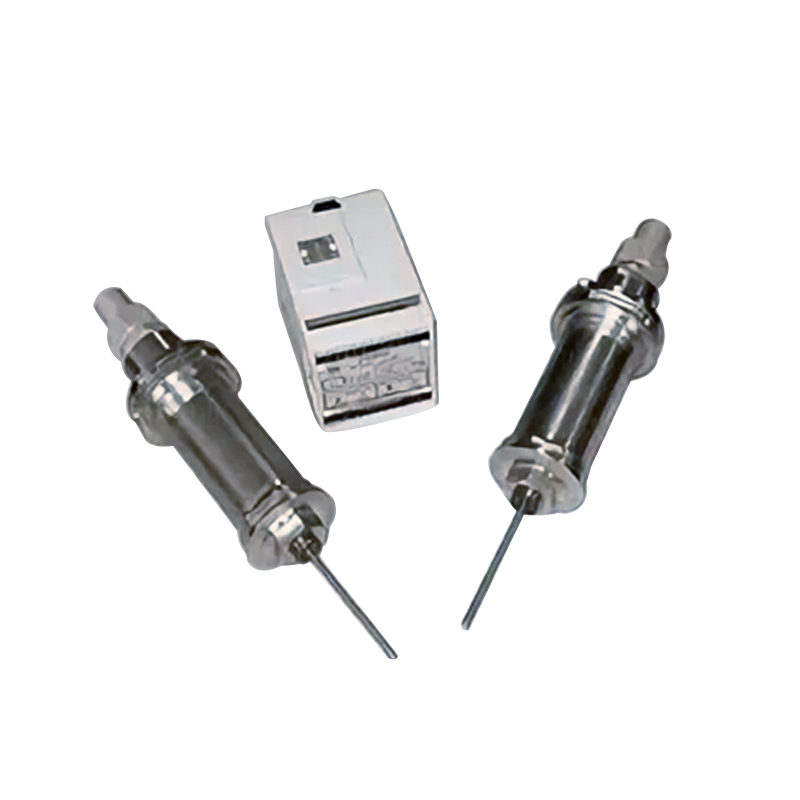

Сигнализатор уровня вибрационный СУВ-303

• Параметры контролируемой среды:
  • неполимеризующиеся в окружающей среде жидкости: плотность от 650 до 3000 кг/м³; вязкость до 10 Па·с; давление до 4 МПа; температура от минус 60 до плюс 200 °С;
  • сыпучие материалы: диаметр гранул не более 5 мм.
• Агрессивность среды не должна превышать химическую стойкость стали 12Х18Н10Т и сплава 36НХТЮ.
• Реле РПИ-301М1 и модуль МСБИ-302М и предназначены для возбуждения резонансных колебаний чувствительных элементов преобразователей ПУВ-303 и преобразования сигналов преобразователя в релейные выходные сигналы, коммутирующие силовые электрические цепи.
• Реле и модуль обеспечивают гальваническое разделение входных и выходных цепей.
• Характеристики релейных выходных сигналов:
  • вид нагрузки – активная, индуктивная;
  • напряжение - "сухой" контакт ≈ 12 ÷ 250 В;
  • род тока - постоянный, переменный;
  • мощность нагрузки не более 100 Вт.
• Питание сигнализатора СУВ-303 осуществляется от сети переменного тока напряжением 220 В с допускаемым отклонением напряжения сети от минус 15 до плюс 10 % частотой (50 ± 1) Гц.
• Верхний предел мощности, потребляемой от сети переменного тока, при выходе и после выхода на режим не превышает 8 В·А.
• Длина электрической линии связи от ПУВ-303 до РПИ-301М1 или МСБИ-302М - не более 150 м.
• Электрические параметры внешней искробезопасной цепи и электрические параметры линии связи с РПИ-301М1 или МСБИ-302М, включая цепь электромагнита ПУВ-303, составляют:
  • напряжение - не более 6,5 В;
  • ток короткого замыкания – не более 3,3 мА;
  • индуктивность - не более 0,075 Гн;
  • емкость - не более 0,03 мкФ.
• Номинальный уровень срабатывания в случае, при котором ось чувствительного элемента (вибратора) ПУВ-303 параллельна поверхности контролируемой среды, совпадает с осью вибратора.
• При вертикальном расположении ПУВ-303 номинальный уровень срабатывания расположен в 5 мм выше конца вибратора.
• Предел допускаемого значения погрешности преобразователя при работе в составе системы контроля уровня СУВ-303 не превышает ± 2,5 мм в таком положении ПУВ-303, при котором ось чувствительного элемента (вибратора) параллельна поверхности контролируемой среды при нормальных условиях по ГОСТ 23222.
• Если между осью чувствительного элемента и поверхностью контролируемой среды образован острый угол α, то предел допускаемого значения погрешности преобразователя не превышает значений, рассчитанных по
• формулам:
  • ΔД = ± (2,5 + 0,3 · L · sin α) (мм) – для жидких сред;
  • ΔД = ± (2,5 + 0,1 · L · sin α) (мм) – для сыпучих сред,
  • где L – длина вибратора первичного преобразователя.
• Зона возврата преобразователя не превышает ΔД.
• Время прогрева преобразователя - не более 1 мин.
• Время срабатывания преобразователя не более 5 с.
• Степень защиты от попадания внутрь твердых тел и воды РПИ-301М1, МСБИ-302М - IP20, ПУВ-303 – IP54.
• Масса, кг, не более:

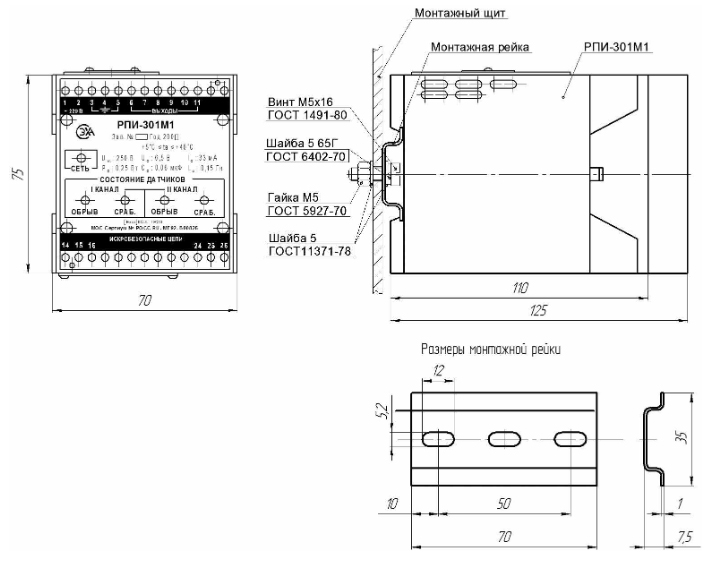

  • РПИ-301М1 - 0,25;

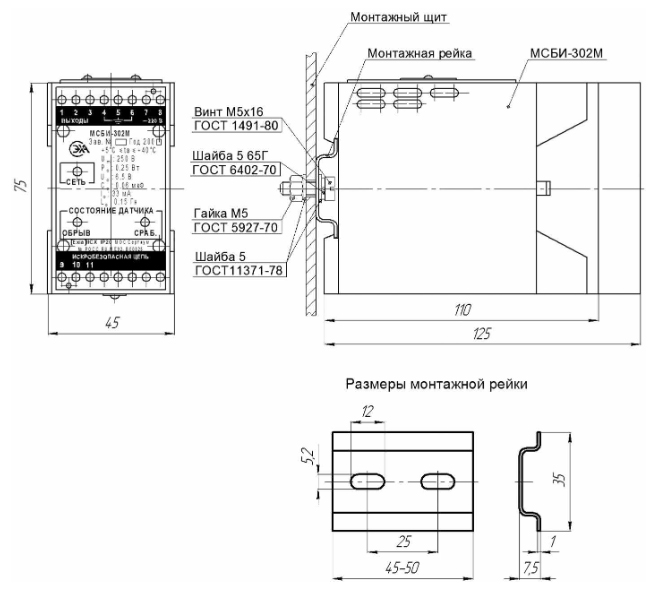

  • МСБИ-302М - 0,2;

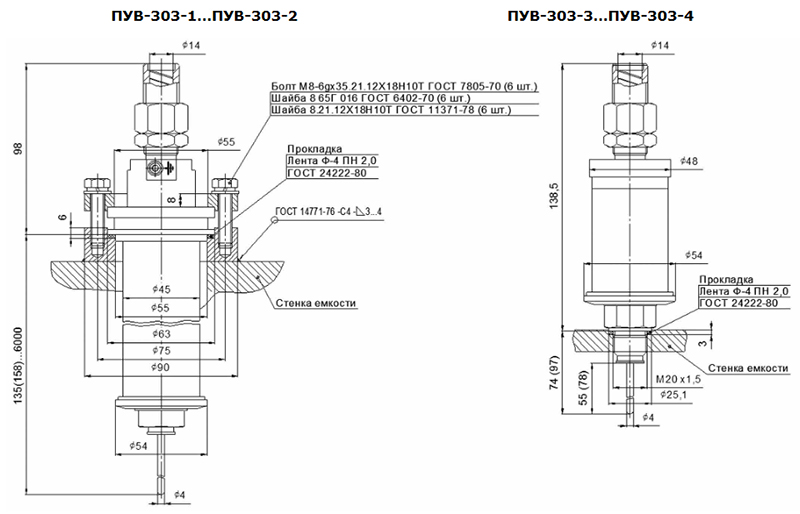

  • ПУВ-303-1 – ПУВ-303-4 (с минимальной длиной погружной части) - 2,5.

Взрывозащищенность

• Преобразователь ПУВ-303 имеет маркировку взрывозащиты 0ExiaIIСТ3 – Т6, соответствует ГОСТ 30852.0-2002 и ГОСТ 30852.10-2002 и устанавливается во взрывоопасных зонах помещений и наружных установок согласно главе 7.3 ПУЭ ("Правил устройства электроустановок") и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных условиях.
• Реле РПИ-301М1 и модуль МСБИ-302М имеют маркировку взрывозащиты [Exia]IICХ, соответствуют ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и устанавливаются вне взрывоопасных зон.
• Сигнализатор соответствует требованиям "Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств" ПБ 09-540-03 и пригоден для использования в системах противоаварийной автоматической защиты (ПАЗ).

Обозначение при заказе

• Двухканальный сигнализатор с преобразователями, установочными элементами которых являются фланцы диаметром 63 мм и с длиной вибратора 78 мм: "Сигнализатор уровня вибрационный СУВ-303-2".
