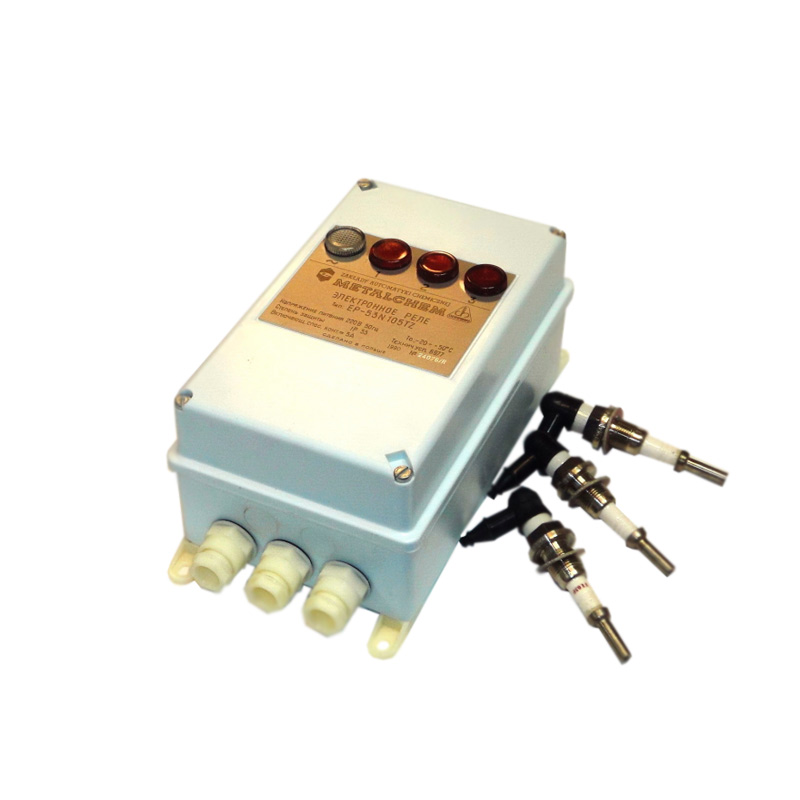

Сигнализатор уровня ESP-50
Описание
Сигнализатор уровня ESP-50 предназначен для сигнализации и управления уровнем жидкости с хорошей и слабой электрической проводимостью в открытых или закрытых резервуарах.
Конструктивное исполнение
Один сигнализатор ESP-50 содержит три параллельно действующих канала, позволяющих независимо друг от друга сигнализировать соответствующие уровни жидкостей в одном, двух или трех резервуарах, что облегчает проектирование систем управления.
С помощью сигнализатора ESP-50 можно производить контроль уровня рабочих тел в широком диапазоне давлений, температур и химической агрессивности.
Жидкость, однако, не должна быть:
- со слишком высоким содержанием суспензий;
- со значительной кристаллизацией, выделяющей осадок;
- не должна обладать другими свойствами, вызывающими покрытие электрода зонда (датчика) непроводящем слоем.
Электронный узел сигнализатора (электронное реле EP-53N105TZ) может быть также использован для сигнализации и управления любыми другими физическими величинами, которыми можно преобразовать в электрический импеданс, пропорциональный данным величинам.
Область применения
Сигнализатор уровня применяется для:
- звуковой, оптической сигнализации;
- для регулирования уровня;
- самостоятельного опорожнения или наполнения таких объектов, как резервуары питьевой воды, резервуары молока, отстойники стоков, резервуары конденсаторов, пневматические водонапорные установки, котлы, резервуары с химикатами, резервуары напитков и продовольственных товаров, ирригационные резервуары и другие.
Характеристики
| Параметры | Значения |
| Точность сигнализации зеркала жидкости относительно продольной оси симметрии электрода зонда (при горизонтальной установке) или конца электрода зонда (при вертикальной установке) | ±5 мм |
| Продольный импеданс линии, соединяющий зонд и электронное реле | ⁄ZI⁄ ≤ 10 ·10n Ом, где n = 1; 2; 3; 4 - номер диапазона, на котором работает данный канал |
| Суммарный поперечный импеданс соединительной линии каждого из каналов относительно корпуса и соединительных линий соседних каналов | (Z2) ≥ 10n кОм, где n – 1; 2; 3; 4 - номер диапазона, на котором работает данный канал |
| Зонд SК—30 или SK-35 | |
| Максимальное рабочее давление | 6,4 МПа (64кгс/см2) |
| Допускаемая область температуры контролируемой жидкости | -30...+200 °С |
| Температура окружающей среды внешней части зонда | -30...+50 °С |
| Сопротивление перехода между болтом рис.3 поз.4 и электродом поз.9 | ≤0,5 Ом |
| Сопротивление изоляции в сухом состоянии | ≥5 МОм |
| Материалы соприкасающиеся с жидкостью | сталь IH18N9T глазированный фарфор эпоксидная смола |
| Длина "L" электрода зонда | 100...2000 мм в отрезках Lмакс=1000 мм |
| Масса зонда с электродом | ≤ 0,41 кг |
| Электронное реле EP-53N105TZ | |
| Нормальное рабочее положение (NP) NP | -90 ± 90º |
| Напряжение на электродах зондов | ≤10в (амплитудное напряжение) |
Наибольшие токи в цепях отдельных зондов (также в случае короткого замыкания зонда):
|
≤15ма ≤1,5ма ≤0,15ма ≤ 15ма |
| Задержка включения или выключения | < 1 c |
| Максимальная частота изменений рабочих состояний канала | I,5 Гц |
| Питающее напряжение и частота | 220в +10%-15% 50гц +2%-2% |
| Потребляемая мощность | ≤12 ва |
| Атмосферное давление | 80...120 кПа (600 + 900 торр) |
| Температура окружающей среды | -20 + +50 ºС |
| Относительная влажность | 30 + 80% (допускаемая 95% для 35 ºС) |
| Степень защиты оболочки | IР – 50 согл. Р№-63/Е-08106 (ГОСТ 14254-69) |
| Стойкость против вибрации во время работы | 50 + 20 Гц |
| Масса | ≤ 4,5 кг |
