Штангенглубиномер ШГ-200, ШГ-300, ШГ-500, ШГЗ-200, ШГЗ-300, ШГЗ-400, ШГЦ-150, ШГЦ-200, ШГЦ-300, ШГЦ-500

Документация:
Инструкция(2.81 МБ)
Свидетельство(336.76 КБ)
Инструкция штангенглубиномера ШГ-200(2.18 МБ)
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

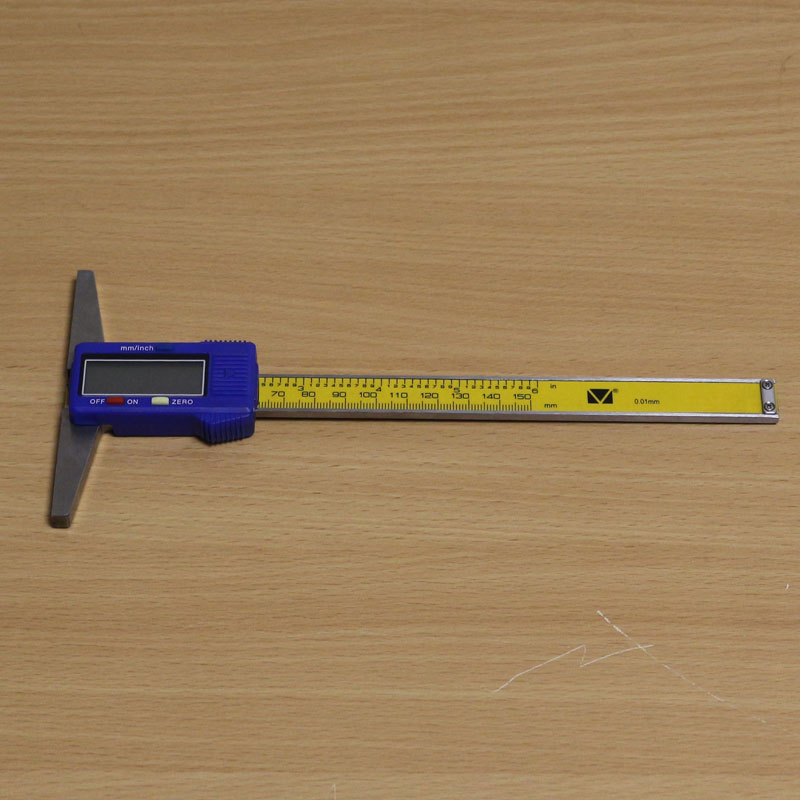

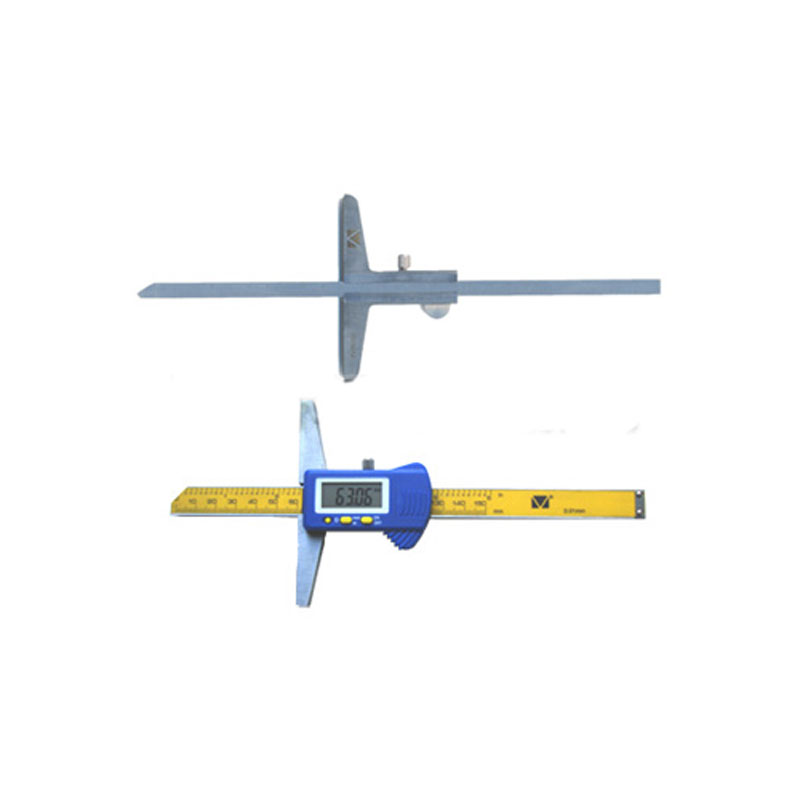

Штангенглубиномер ШГ-200, ШГ-300, ШГ-500, ШГЗ-200, ШГЗ-300, ШГЗ-400, ШГЦ-150, ШГЦ-200, ШГЦ-300, ШГЦ-500 – это устройство, которое используется для измерения глубины уступов, выточек, канавок, а также пазов в измеряемых деталях. В отличие от обыкновенного штангенциркуля тем, что в нем нет подвижных губок. Существует несколько вариантов выпускаемых штангенглубиномеров – обычные и цифровые (также их называют электронные). В цифровые приборы встроены цифровые экраны и кнопки управления.

Принцип действия:

Штангенглубиномер ШГ состоит из рамки с нониусом и винтом и штанги с разметкой. Рабочая часть штанги вводится в измеряемый паз, а рамка опускается до упора и плотно фиксируется. Далее с прибора снимаются показания. Если же это цифровой прибор, результаты измерений автоматически выводятся на дисплей.

Эксплуатация устройства должна осуществляться при температуре 10-35 градусов Цельсия выше ноля и влажности воздуха не более 80%.

Характеристики

Тип   Размер, мм
Диапазон Вид Погрешность A B D L
ШГ-200 0-200мм нониусный ±0,04мм 100 5 10 300
ШГ-300 0-300мм нониусный ±0,06мм 100 5 10 400
ШГ-500 0-500мм нониусный ±0,10мм 150 4 11 605
ШГЗ-200 0-200мм нониусный с захватом ±0,04мм 100 5 10 300
ШГЗ-300 0-300мм нониусный с захватом ±0,06мм 120 5 10 400
ШГЗ-400 0-400мм нониусный с захватом ±0,10мм 120 4 11 605
ШГЦ-150 0-150мм цифровой ±0,03мм 100 8,5 14,5 230
ШГЦ-200 0-200мм цифровой ±0,03мм 100 8,5 14,5 280
ШГЦ-300 0-300мм цифровой ±0,04мм 100 8,5 15 380
ШГЦ-500 0-500мм цифровой ±0,05мм 120 7 15 580

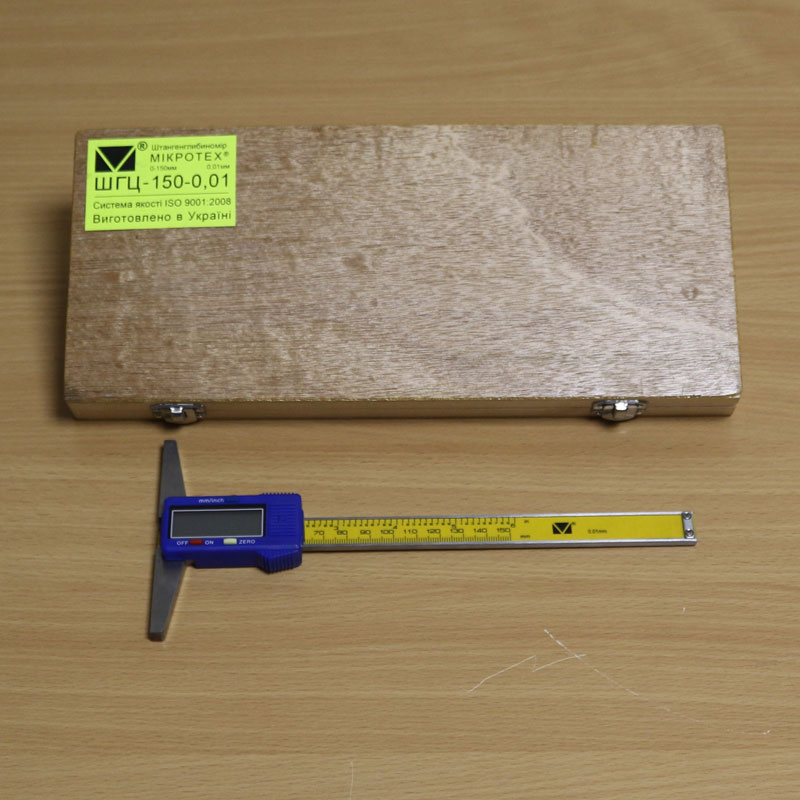

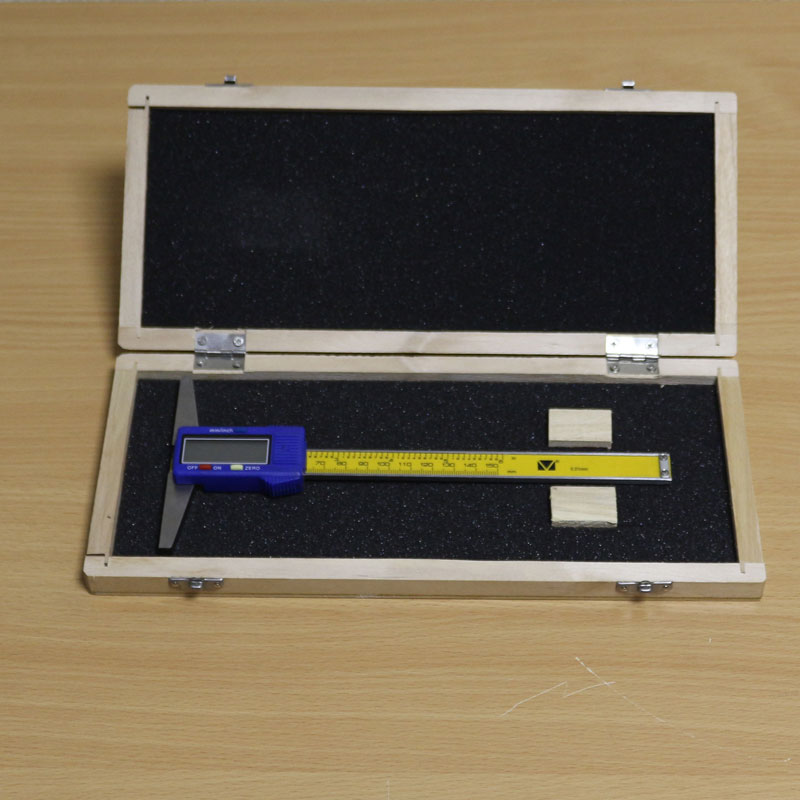

Комплектация

  • В штангенглубиномер с нониусом ШГ:
    • Штангенглубиномер ШГ – 1 штука;

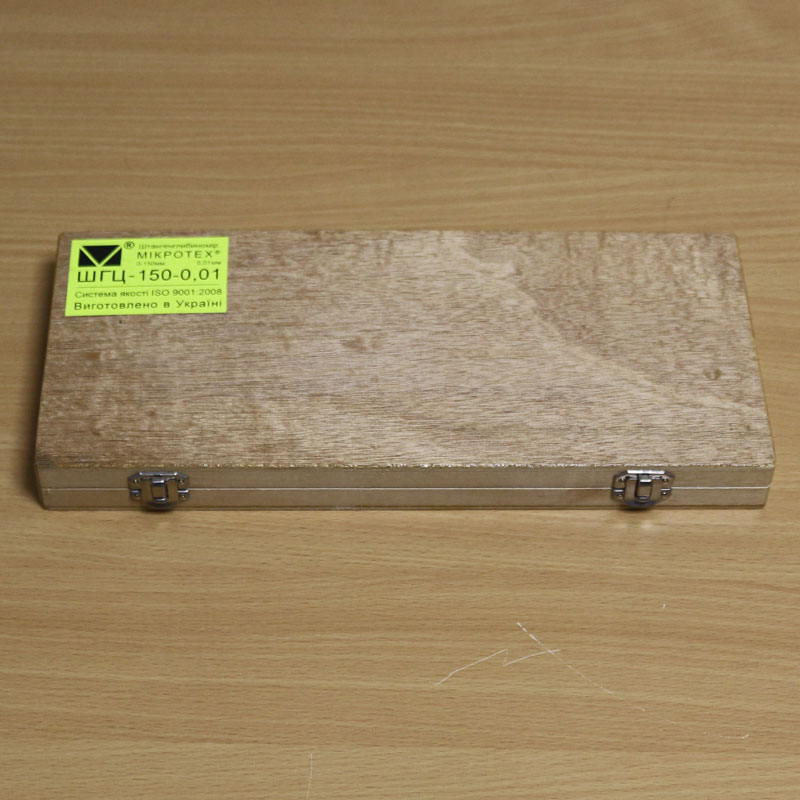

    • Футляр – 1 штука;
    • Инструкция – 1 штука.
  • В штангенглубиномер с цифровым отсчетным устройством ШГЦ:
    • Штангенглубиномер ШГЦ – 1 штука;
    • Элемент питания SR-44 – 1 штука;
    • Футляр – 1 штука;
    • Инструкция – 1 штука.
