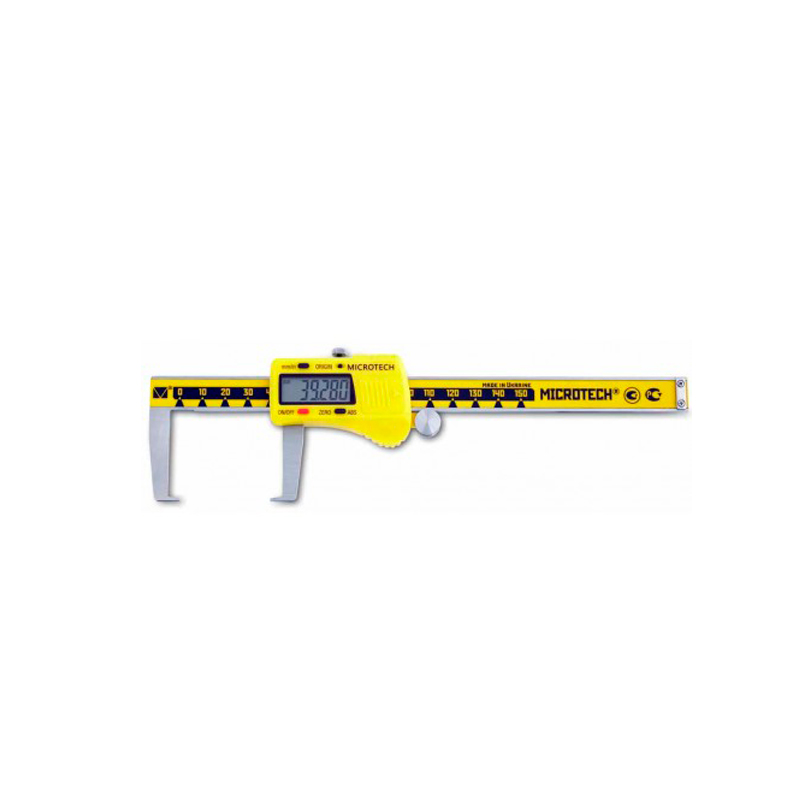

Штангенциркуль для тормозных дисков ШЦЦД-150

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Штангенциркуль для тормозных дисков ШЦЦД-150 предназначен для измерения толщины тормозных дисков и размеров выступов других объектов, находящихся в труднодоступных углублениях.

Область применения

Применяется в машиностроении и других отраслях промышленности.

Порядок работы

Включить индикатор (экран) кнопкой on/off. Совместить измерительные поверхности штангенциркуля. Нажать кнопку zero для установки на нуль. Поместить измеряемую деталь между губками штанги и рамки. Привести в соприкосновение с измеряемой деталью измерительные    поверхности рамки и штанги. Произвести считывание размера с индикатора. Выключить индикатор (экран) кнопкой on/off.

Не допускать в процессе работы со штангенциркулем:

  • царапин на измерительных поверхностях штанги, рамки и индикаторе (экране);
  • измерения размеров детали в процессе ее обработки на станке;
  • грубых ударов или падения во избежание изгиба штанги или других поверхностей, повреждения блока электроники.

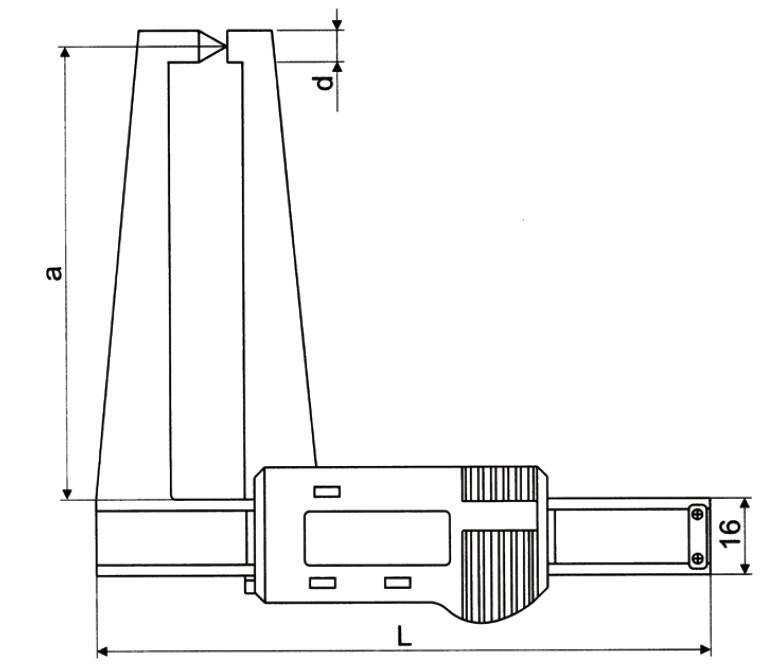

Рис. 1. Габаритные размеры ШЦЦД-150
Рис. 1. Габаритные размеры ШЦЦД-150

Характеристики

Технические характеристики
Тип Диапазон, Погрешность, Д.о., Размеры, мм
мм мм мм L a d
ШЦЦД-150 кл.1 0-150 ±0,05 0,01 200 90 6,5
ШЦЦД-150 кл.2 0-150 ±0,07 0,01 200 90 6,5
