Щиток управления ЩПС-92

Average: 7 (1 vote)

Щиток управления ЩПС-92 предназначен для управления электрошлагбаумами и автошлагбаумами, а также светофорной и оповестительной сигнализацией и служит для отображения поездной ситуации на перегонах перед переездом.

Конструктивное исполнение

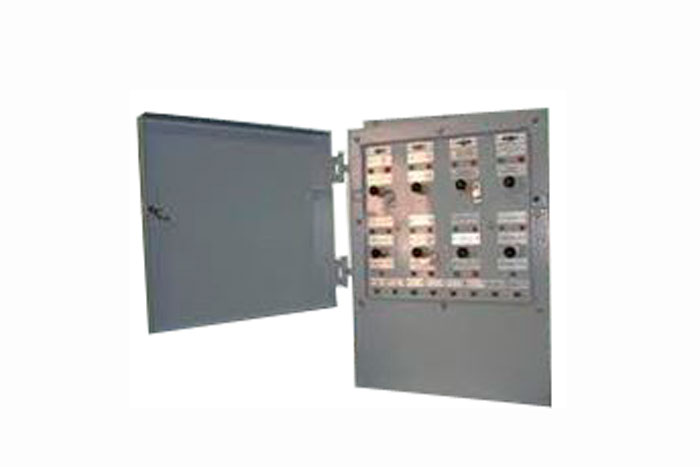

Щиток управления выполнен в виде каркаса и панели, на которой размещены три кнопки двухпозиционные с фиксацией типа КДФ-2фт и одна кнопка двухпозиционная без фиксации типа КД-2фт, используемая для открытия шлагбаумов. Кнопка включения заградительных сигналов и кнопка выключения звонка оборудованы устройством для пломбирования.

Панель помещена в каркас, закрываемый герметически. Каркас имеет две дверцы, одна из которых закрывает лицевую часть панели. Устанавливается щит на переездах вне помещений. Для предохранения от попадания на панель атмосферных осадков на каркасе предусмотрен козырек.

Технические характеристики
Параметры Значение
Электропитание от источника постоянного тока номинальным напряжением 12 В
Допустимое отклонение от 10,8 до 12,6 В
Потребляемая мощность 9 Вт
Габаритные размеры 400х347х327 мм
Масса щитка ЩПС-92 10,5 кг
