Штангензубомер

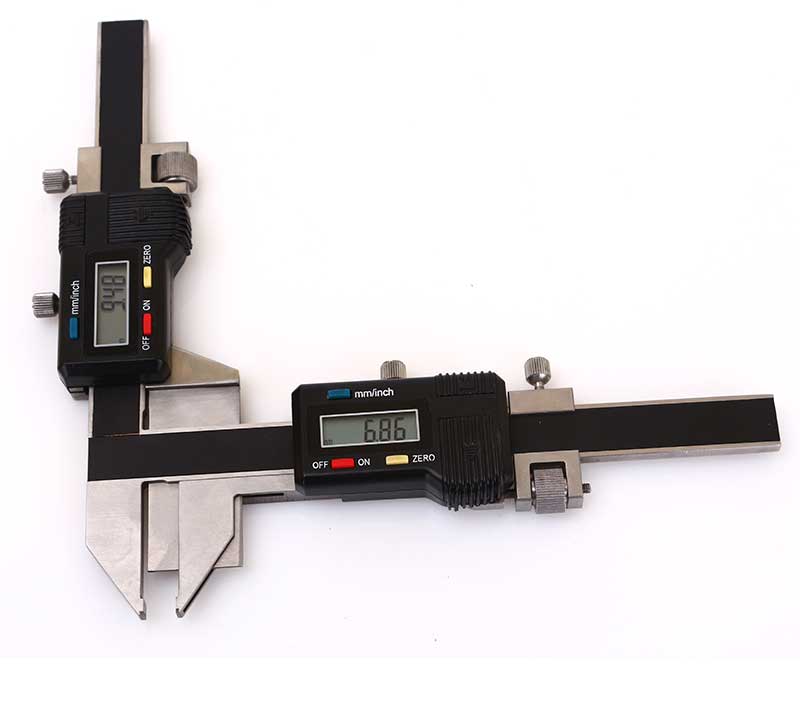

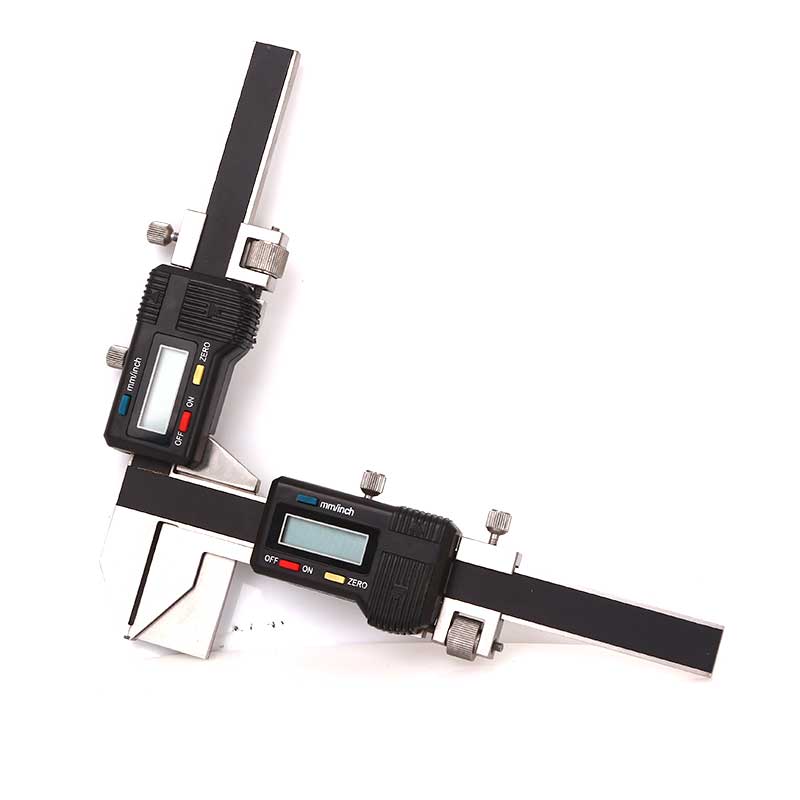

Штангензубомер ШЗНЦ-26, ШЗНЦ-50, ШЗН-26  - это устройство, которое используется для измерений толщины зубьев у шестерен и реек по хорде. В работе штангензубомера используется очень тонкая регулировка обеих шкал.

Принцип действия

Штангензубомеры ШЗНЦ-26, ШЗНЦ-50, ШЗН-26 состоят из двух штанг 1 и 2, которые соединяются друг с другом под  углом в 900. По штанге 1 перемещается подвижная губка 5, а по штанге 2, с закрепленной на ней губкой 4, двигается линейка 6. Далее подвижная губка 5 и высотная линейка 6 точно фиксируются микрометрической подачей и закрепляются там при помощи зажимных винтов 3.

Далее при измерениях,  линейку 6 совмещают с делениями штанги 2, которая соответствует высоте головки зуба. Конечные показания считываются по шкале штанги 1.

Эксплуатировать штангензубомер разрешается при температуре 10…35 градусов, при влажности воздуха не больше 80%. Запрещено использование устройства в помещениях, содержащих агрессивные газы.



Тип Диапазон модулей Цена деления шкалы Индикация
ШЗНЦ-26 1-26 0,01мм Цифровой
ШЗНЦ-50 5-50 0,01мм Цифровой
ШЗН-26 1-26 0,02мм
  • Штангензубомер – 1 шт.;
  • Элемент питания SR-44 – 2 шт.;

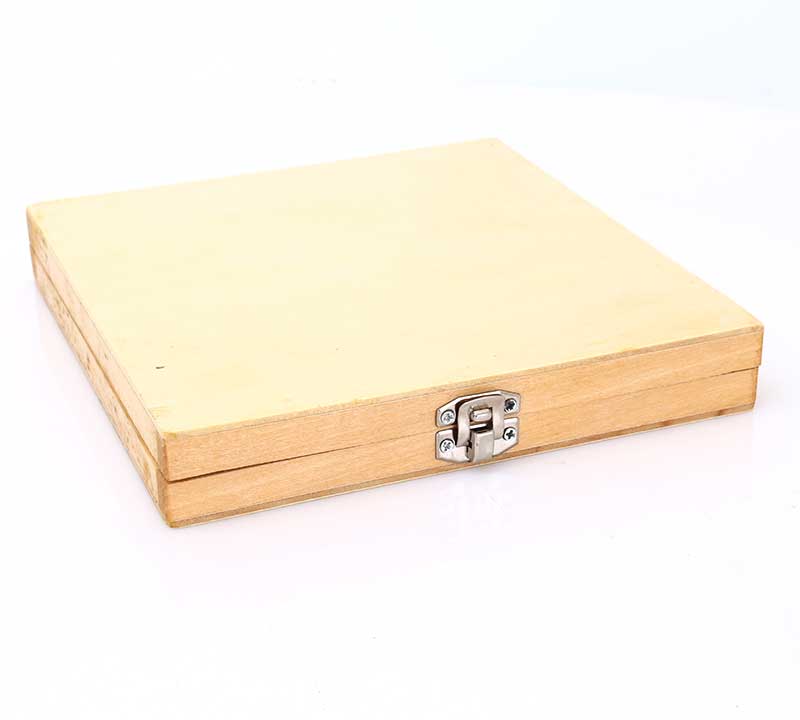

  • Футляр – 1 шт.;
  • Инструкция.
