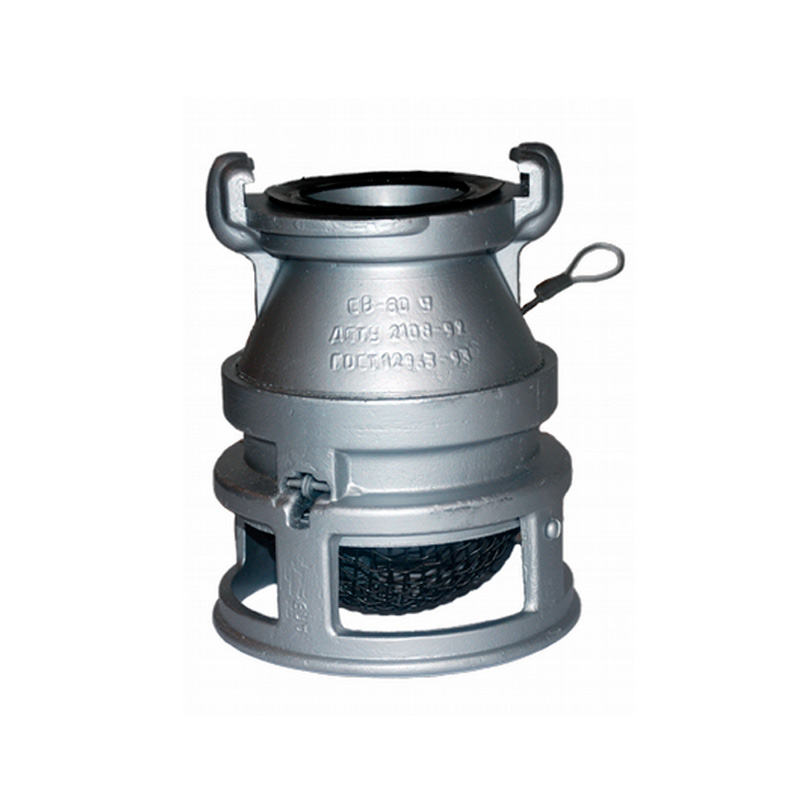

Сетка всасывающая СВ-80

Average: 8 (1 vote)
Документация:

Сетка всасывающая СВ-80 предназначена для удерживания воды во всасывающей линии при кратковременных остановках насоса, а так же для предохранения насоса для попадания посторонних предметов.

Устройство и принцип действия

Сетка всасывающая СВ-80 состоит из следующих основных частей :

  • верхнего корпуса, обеспечивающего возможность подсоединения к всасывающему рукаву;
  • нижнего корпуса, клапана, рычага, сетки.

Клапан состоит из резиновой прокладки и четырех накладок из алюминиевого сплава, соединенных между собой заклепками. Крепится клапан к литой перемычке нижнего корпуса при помощи накладки и двух винтов.

Рычаг имеет два свободных отверстия, одно из которых предназначено для закрепления пружины, удерживающей рычаг в нижнем положении, второе- для крепления к рычагу. К рычагу присоединена гибкая тяга (тросик), при помощи которой, воздействуя на рычаг, можно приоткрыть одну половину клапана. В нижнем корпусе закреплена сетка.

При погружении всасывающей сетки СВ-80 в открытый водоем вода проходит через отверстия сетки во внутреннюю полость нижнего корпуса и затем, в результате действия вакуума во всасывающей линии насоса и атмосферного давления на поверхность воды водоема, открывает обе половины клапана и поступает во всасывающую линию насоса.

В случае кратковременного прекращения работы насоса, под действием столба воды клапан закрывается, благодаря ему вода задерживается во всасывающей линии и насосе, и имеется возможность повторного пуска насоса без включения в работу вакуумной системы.

Слив воды из всасывающей линии насоса осуществляется поднятием рычага в верхнее положение, при котором приоткроется одна половина клапана.

Параметры Значения
Условный проход, мм 80
Подача насоса л/с, не более 13,3
Коэффициент гидравлического сопротивления, не более 1,4
Диаметр, мм, не более 155
Высота, мм, не более 200
Масса, кг, не более 1,9

Каждая партия сеток СВ-80, отправляемая в один адрес, сопровождается паспортом, объединенным с техническим описанием и инструкцией по эксплуатации в соответствии с ГОСТ 2.601-95.

Транспортирование сеток допускается транспортом любого вида. Сетки упаковываются в тару, обеспечивающую защиту изделий от механических повреждений при хранении и транспортировании.
