Описание

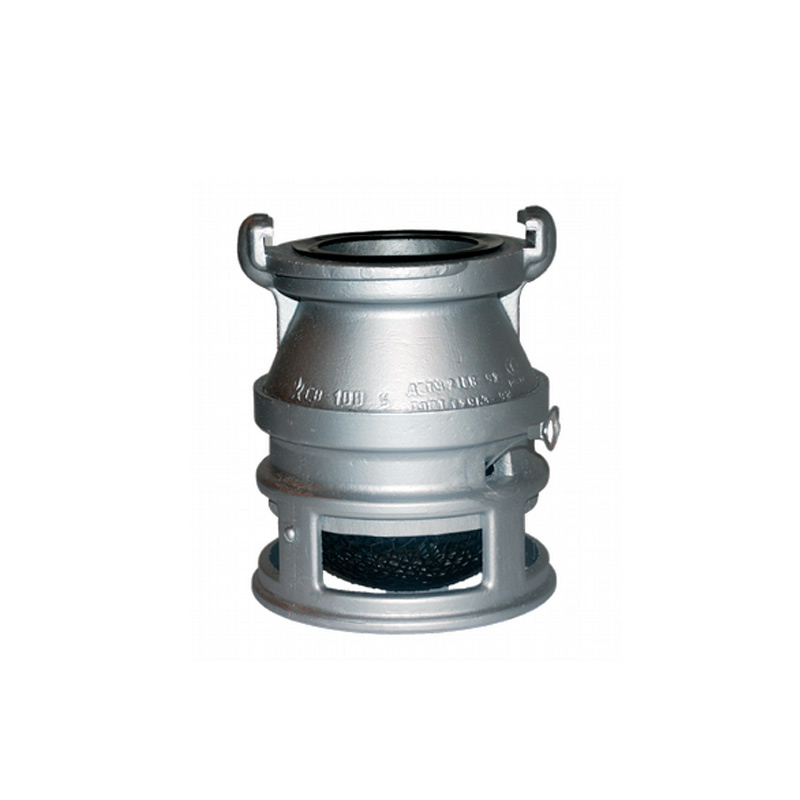

Сетка всасывающая СВ-100 предназначена для удерживания воды во всасывающей линии при кратковременных остановках насоса, а также для предохранения насоса от попадания посторонних предметов.
Устройство и принцип действия
Сетка всасывающая СВ-100 состоит из следующих основных частей :
- верхнего корпуса, обеспечивающего возможность подсоединения к всасывающему рукаву;
- нижнего корпуса, клапана, рычага, сетки.
Клапан состоит из резиновой прокладки и четырех накладок из алюминиевого сплава, соединенных между собой заклепками. Крепится клапан к литой перемычке нижнего корпуса при помощи накладки и двух винтов.
Рычаг имеет два свободных отверстия, одно из которых предназначено для закрепления пружины, удерживающей рычаг в нижнем положении, второе- для крепления к рычагу. К рычагу присоединена гибкая тяга (тросик), при помощи которой, воздействуя на рычаг, можно приоткрыть одну половину клапана. В нижнем корпусе закреплена сетка.
При погружении всасывающей сетки СВ-100 в открытый водоем вода проходит через отверстия сетки во внутреннюю полость нижнего корпуса и затем, в результате действия вакуума во всасывающей линии насоса и атмосферного давления на поверхность воды водоема, открывает обе половины клапана и поступает во всасывающую линию насоса.
В случае кратковременного прекращения работы насоса, под действием столба воды клапан закрывается, благодаря ему вода задерживается во всасывающей линии и насосе, и имеется возможность повторного пуска насоса без включения в работу вакуумной системы.
Слив воды из всасывающей линии насоса осуществляется поднятием рычага в верхнее положение, при котором приоткроется одна половина клапана.
Характеристики
| Параметры | Значения |
| Условный проход, мм | 100 |
| Подача насоса, л/с, не более | 20 |
| Коэффициент гидравлического сопротивления, не более | 1,5 |
| Диаметр, мм, не более | 185 |
| Высота, мм, не более | 215 |
| Масса, кг, не более | 2,7 |
