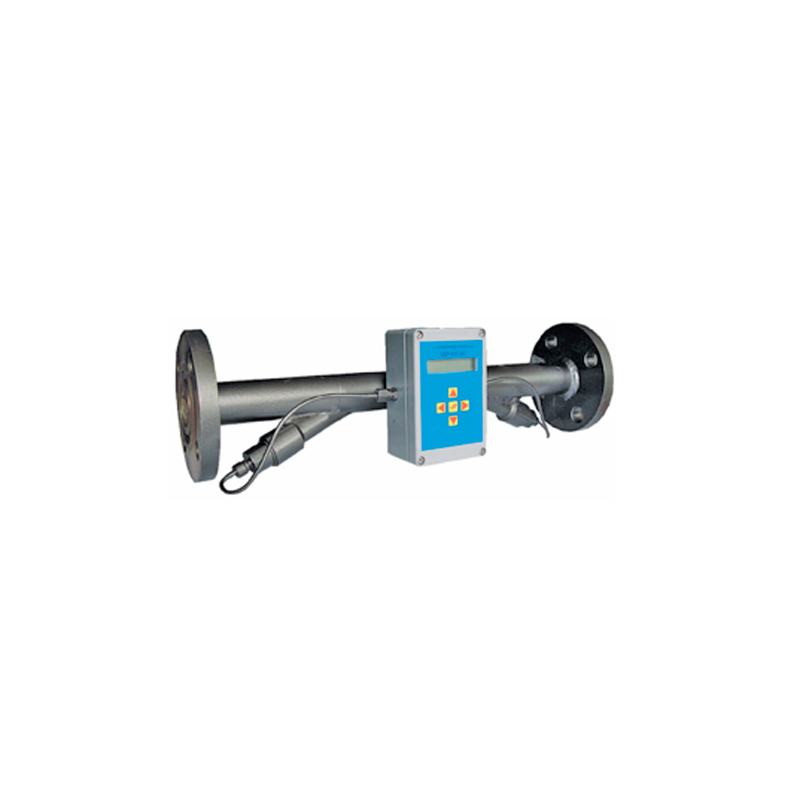

Счетчик жидкости УВР-011А1

Average: 9 (1 vote)

Счетчик жидкости УВР-011А1 предназначен для учета жидкости в одном или двух трубопроводах с применением врезных секций (ВС) или врезных преобразователей электроакустических (ПЭА).

Устройство и принцип действия

Расходомеры-счётчики ультразвуковые УВР-011 А1/В(ВС)–Г оборудованы частотно-импульсным выходом и цифровым интерфейсом RS-232, а также выходом постоянного тока. Счетчики модификации А1, укомплектованные БПС, оборудованы интерфейсом HART. В ходе работы БЭ создает архив результатов учета. БЭ счетчиков исполнения УВР-011А1.1(2)/В(ВС) оборудован клавиатурой и жидкокристаллическим индикатором, что позволяет в автономном режиме управлять счетчиком и считывать результатом учета. В исполнении счетчика УВР-011А1/В(ВС)-Г, БЭ изготавливается герметичным - без средств управления и индикации. В состав счетчика входит БПС, оборудованный клавиатурой и ЖКИ. БПС подключается к БЭ двухпроводной линией связи, по которой обеспечивается обмен данными и передача в счетчик питающего напряжения. Чтение данных из герметичного БЭ выполняется через БПС.

БЭ расходомера исполнения УВР-011А1/В(ВС)-Г обеспечивает выдачу измеренного значения текущего объемного расхода в виде сигнала постоянного тока 4…20 мА. При этом регистрирующий прибор (например, миллиамперметр) должен быть включен в разрыв одного из проводов линии связи, соединяющих БЭ и БПС. В счетчике для каждого канала (трубопровода) ежесекундно формируется интегральный объем, нарастающим итогом, начиная с момента стирания архива.12356666

Счетчик сохраняет в энергонезависимой памяти БЭ: значения объема жидкости за отчетные интервалы времени (час, месяц); моменты времени возникновения/устранения нештатных ситуаций; суммарное время нерабочего состояния. Режим работы счетчика - непрерывный.

БЭ счетчика исполнения УВР-011А1/В(ВС) оборудован интерфейсным узлом RS-232, а БПС счетчика УВР-011 А1/В(ВС)-Г - переключаемым интерфейсным узлом RS-232/RS-485. Предусмотрена возможность выдачи результатов измерений счетчика в систему сбора информации через радиомодем. Счетчики выпускаются в общепромышленном и взрывозащищенном исполнениях.

Технические характеристики
Расход, М3 Диаметр условного прохода Ду,мм
32 40 50 80 100 150 200 250 300
Qmax 30 45 75 180 285 640 1130 1770 2550
Qt 2.0 2.5 3.0 5.0 6.0 9.0 12 15.0 18.0
Qmin 0.20 0.35 0.5 1.3 2.0 4.0 8.0 12.4 17.8
Qпорог 0.015 0.025 0.035 0.1 0.15 0.35 0.6 0.9 1.3

Счетчики УВР-011А1 выпускаются в двух исполнениях:

  • УВР-011А1/В(ВС) - с питанием от гальванической батареи, для эксплуатации в автономном режиме;
  • УВР-011А1/В(ВС)-Г - с питанием от выносного блока питания и связи (БПС);
