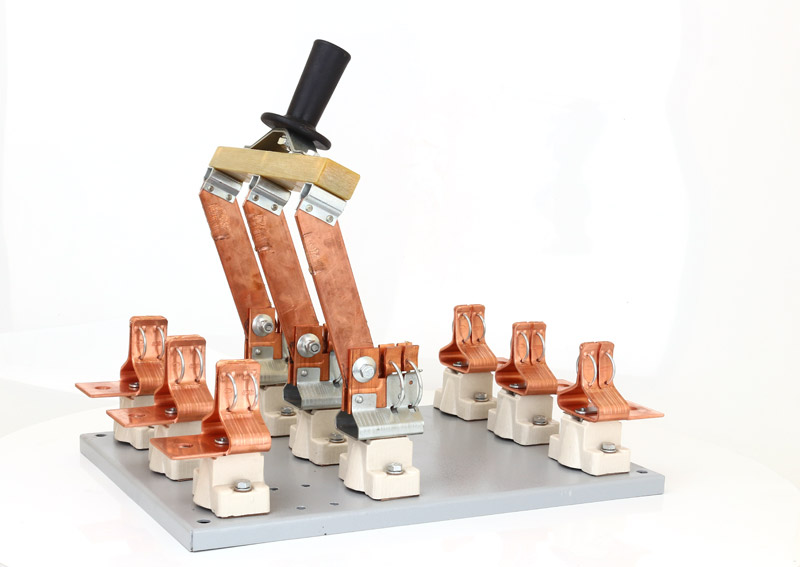

• Рубильник РПЦ-6 на 630А фото навигации 1

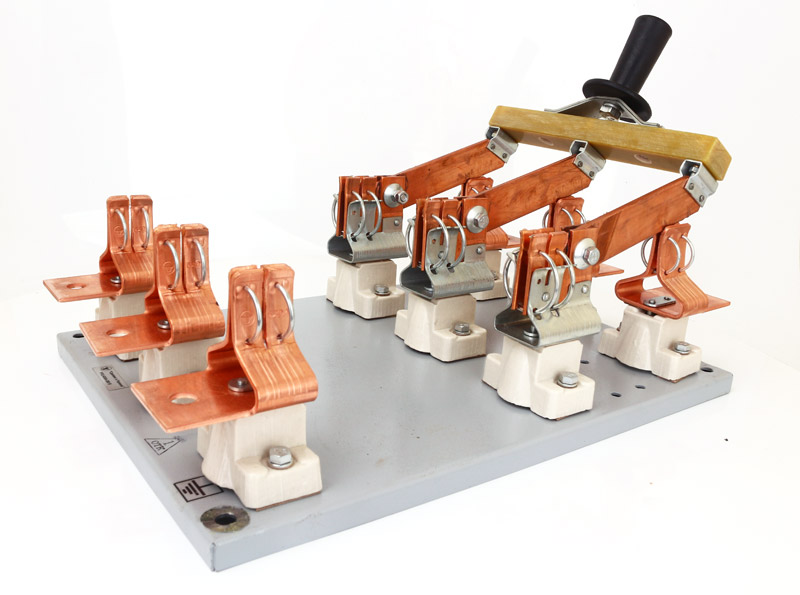

  • Рубильник РПЦ-6 на 630А фото навигации 2

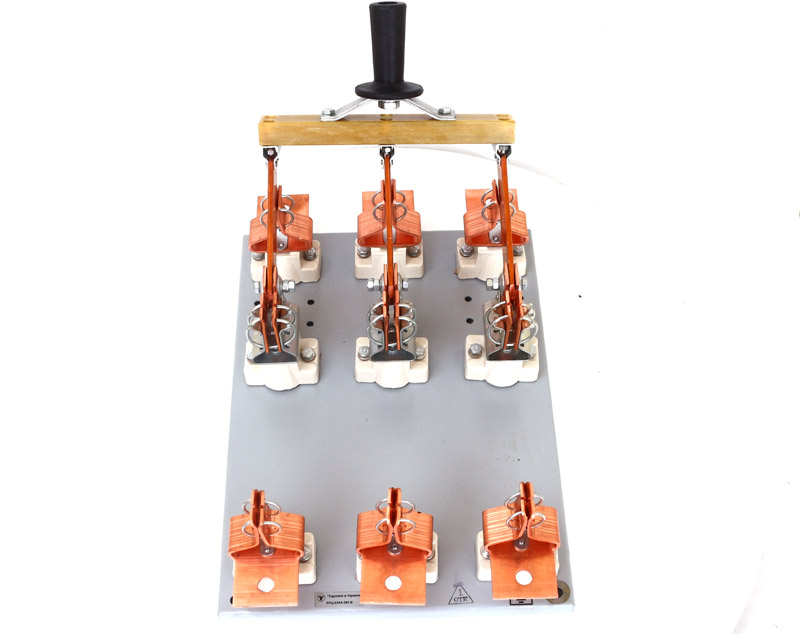

  • Рубильник РПЦ-6 на 630А фото навигации 3

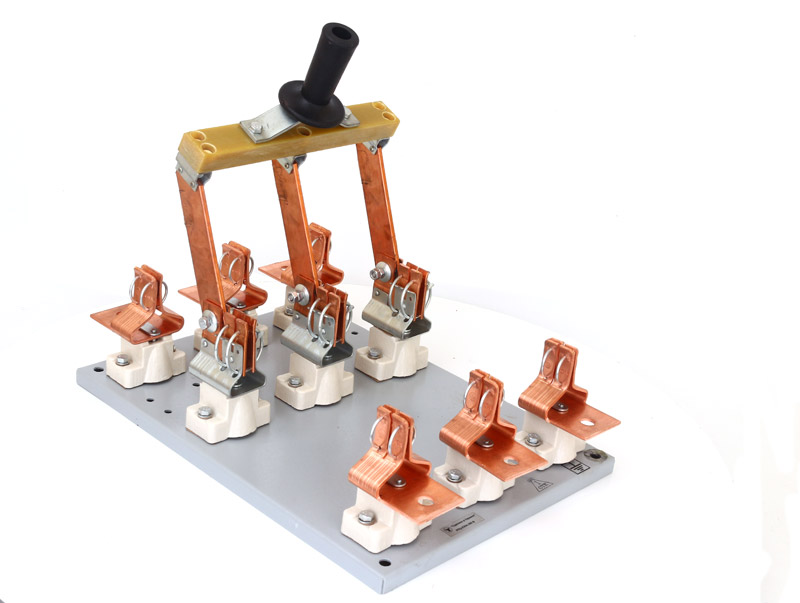

  • Рубильник РПЦ-6 на 630А фото навигации 4

Рубильник РПЦ-6 на 630А

Голосов: 1
20433 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Количество на складе:
10 шт.
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Рубильник РПЦ-6 на 630А предназначены для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50Гц, напряжением 380В.

Конструктивное исполнение:

Основными частями рубильников РПЦ-6, 630А являются ножи, контактные и осевые стойки, смонтированные на общей плите.

Необходимое контактное нажатие на контактных стойках обеспечивается пружинами, на осевых - сферическими шайбами.

Рукоятка привода съемная, снимается только в отключенном положении аппарата. Выводы рубильников допускают присоединение проводов и кабелей с медными и алюминиевыми жилами, а так же медных и алюминиевых шин.

Все резьбовые соединения аппаратов предохранены от самоотвинчивания. Включенное и отключенное положение аппарата указывается положением рукоятки привода. Исполнение рубильников РПЦ-6, 630А открытое.

Технические характеристики
Характеристики Значение
Номинальное рабочее напряжение Ue 380 В
Номинальные рабочие токи Ie  100А,250А,400А,630А
Номинальная частота переменного тока 50 Гц
Номинальная включающая и отключающая способность рубильника в электрических цепях переменного тока при напряжении равном 1,05Uе, токе равном I,5Iе, коэффициенте мощности 0,95 для аппаратов на 250А и 400А не менее 10 циклов “ВО”
Работоспособность в процессе эксплуатации в электрических цепях переменного тока при номинальном напряжении, коэффициенте мощности 0,95, при токе равном 0,5Iе для аппаратов на 250 и 400А не менее 500 циклов “ВО
Номинальный условный ток короткого замыкания 100А-20кА; 250А-20кА; 400А-30кА
Механическая износостойкость аппарата не менее 2500 циклов “ВО”

Эксплуатация:

Оптимальными условиями для эксплуатации рубильника РПЦ-6 на 630А являются:

  • Температура окружающего воздуха от –450С. до + 400С.
  • Среднее значение температуры окружающего воздуха за 24 часа не более 350С.
  • Высота над уровнем моря не превышает 2000 м .
  • Относительная влажность воздуха не превышает 50% при температуре 400С, и допускается ее увеличение при снижении температуры, например, 90% при 200С.
