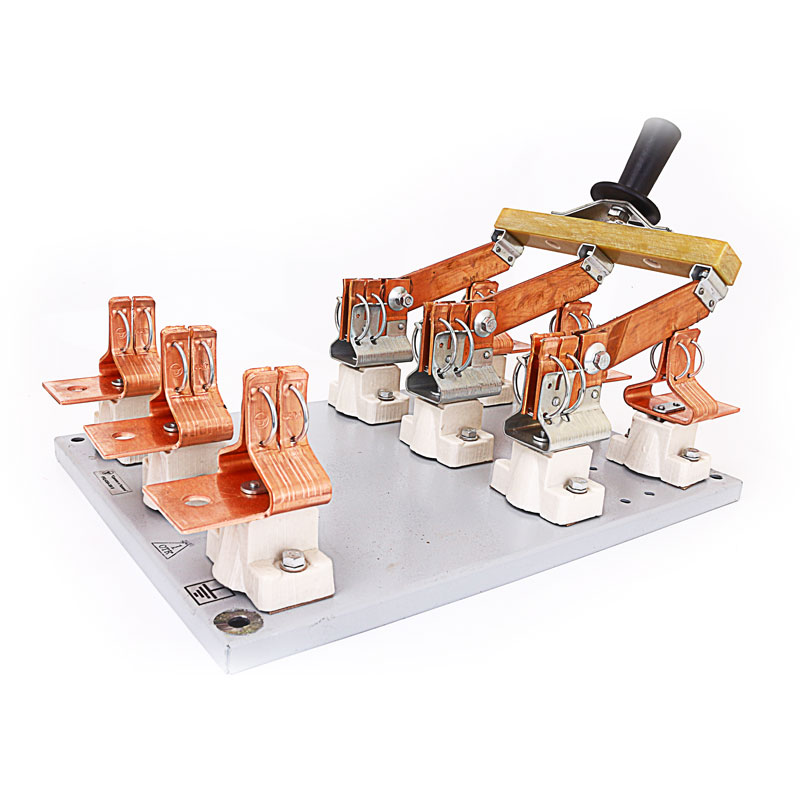

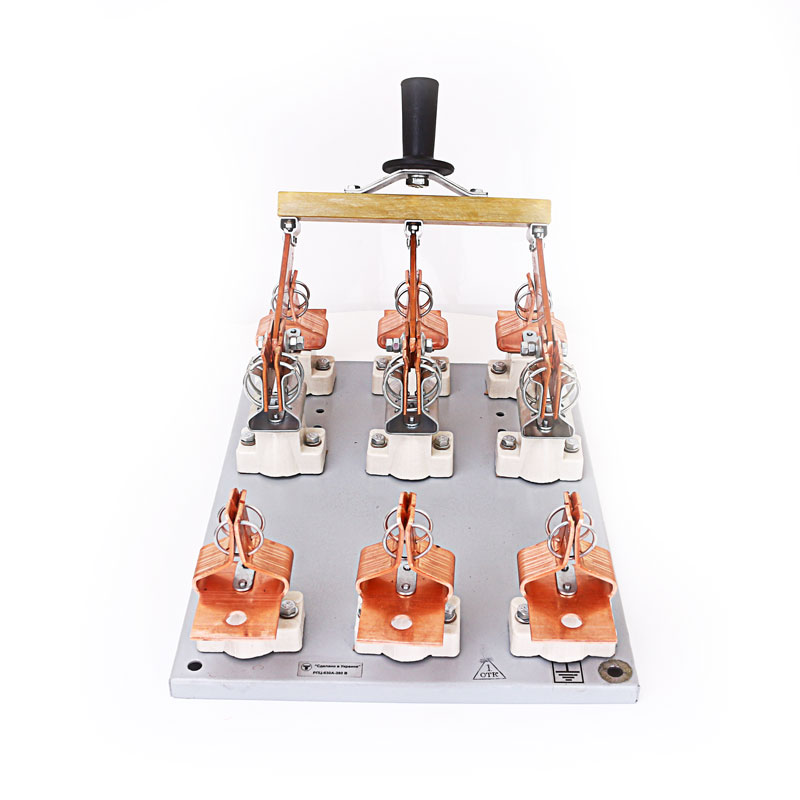

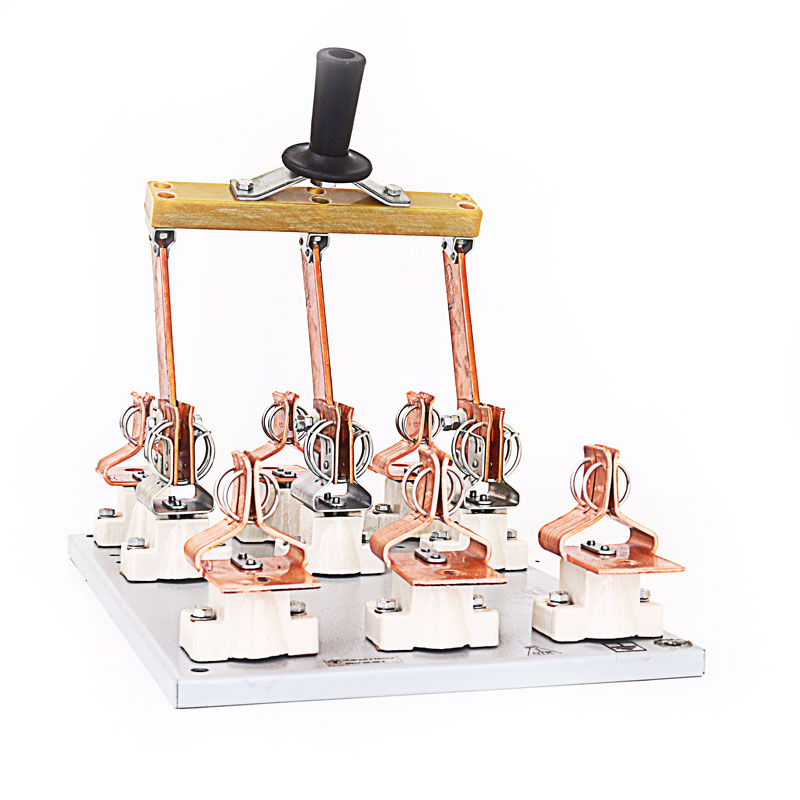

Рубильник РПЦ-6

Голосов: 2
20433 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Количество на складе:
10 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Рубильник РПЦ во всех своих модификациях предназначается для безопасного ручного выключения и включения электрической цепи с переменным током, имеющей напряжение 380В и частоту, равную 50 Гц. Такие рубильники устанавливаются на низковольтном подстанционном оборудовании и могут осуществлять коммутацию не более чем 6 раз в течение часа.

Назначение рубильников РПЦ-6

Рубильники серии РПЦ используется в силовых распределительных устройствах на предприятиях городского или промышленного электроснабжения. Также они работают в шкафах управления электрооборудованием, трансформаторных станциях, сборных камерах электрообслуживания, распределительных щитах и так далее.

Конструкция, рабочий процесс

Конструкция рубильника состоит из следующих частей:

  • Общая плита для монтажа
  • Осевые и контактные стойки по 3 в ряду
  • Контактные ножи рубильников
  • Пружины на контактных стойках и сферические шайбы на осевых стойках, с помощью которых происходит нажатие
  • Ось, которая передвигается с помощью тяг
  • Вал, установленный на двух подшипниках и соединенный шарнирами с тягами
  • Привод, соединенный с валом, приводящий его в движение
  • Предохранители плавкие серий ППН-39 или ПН-2, которые не входят в комплектацию, и приобретаются отдельно.
  • Съемная рукоятка, которую можно отсоединить только, когда рубильник находится в выключенном состоянии

 Рабочее положение рубильника – вертикальное с небольшим допустимым отклонением

Если у рубильников предусмотрены центральные или боковые приводы, то допускается горизонтальное положение.

Все коммутационные контакты устанавливаются на керамические изоляторы из серии А-632

Соединения рубильника обеспечиваются проводами с жилами или шинами из алюминия или меди.

Соединения в местах нахождения резьбы защищены от самостоятельного отвинчивания.



Характеристики

  • Рабочее напряжение при совершении работы – в пределе 380 Вольт
  • Частота рабочего тока – в районе 50 Гц
  • Возможные значения рабочих токов – размер 100 А, размер 250 А, размер 400 А и размер 630 А
  • Работоспособность – не менее 500 циклов
  • Износостойкость – до 2500 циклов
  • Условный ток в режиме короткого замыкания 20 или 30 кА
  • Допустимый температурный режим для эксплуатации – от минус 45 до плюс 40 оС
  • Уровень влажности от 50 % при высоких температурах до 90 % при показаниях на уровне 20 оС.
  • Категория загрязнения окружающей среды - 3

Модификации

  • Рубильник РПЦ-1 на ток 100 Ампер
  • Рубильник РПЦ-2 для тока 250 Ампер
  • Рубильник РПЦ-4 для токового показателя 400 Ампер
  • Рубильник РПЦ-6 работает по току 630 Ампер
