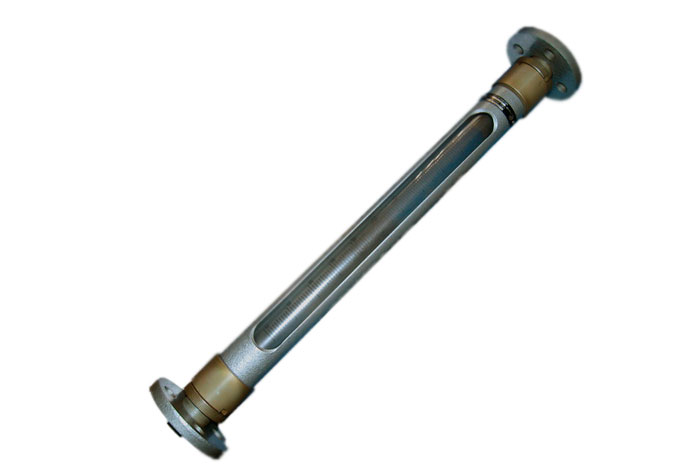

Ротаметры РМФ-4 ГУЗ, РМФ-6,3 ГУЗ
Серия:
Описание
Ротаметры РМФ-4 ГУЗ, РМФ-6,3 ГУЗ предназначены для измерения объемного расхода газов, нейтральных к фторопласту-4, стеклу марок ХС и ТХС.
Особенности
- при измерении расхода газов с вязкостью и плотностью, отличных от воздуха, ротаметры используются в качестве индикаторов расхода.
| Модификации | РМФ-4 ГУЗ | РМФ-6,3 ГУЗ |
| Верхний предел измерения по воде | 4,00 м3/ч | 6,30 м3/ч |
| Условный проход | 15 Ду,мм | |
| Рабочее избыточное давление | 6 кгс/см2 | |
| Температура измеряемой среды | от -30 до 100°С | |
| Температура окружающей среды | от -30 до 50°С | |
| Относительная влажность окружающей среды | от 30 до 80% | |
| Материал поплавка | фторопласт | |
| Основная допустимая погрешность | ± 2,5 от верхнего тпредела измерени | |
| Температурная погрешность ротаметров не должна превышать | 0,5 абсолютного значения основной допускаемой погрешности на каждые 10°С отклонения температуры окружающего воздуха от 20°С в диапазоне температур от -30 до 50°С | |
Устройство и принцип действия
Работа ротаметров основана на восприятии динамического напора, проходящего снизу вверх измеряемого потока газа, поплавком, перемещающимися в ротаметрической трубке. При подъеме поплавка проходной зазор между трубкой миделем поплавка увеличивается, при этом уменьшается перепад давления на поплавке. Когда перепад давления становится равным весу поплавка, приходящемуся на единицу площади его поперечного сечения, наступает равновесие. При этом каждой величине расхода среды при определенной ее плотности и кинематической вязкости соответствует строго определенное положение поплавка.
